| Номер в госреестре | 65344-16 |
| Наименование СИ | Комплекты мер толщины |
| Обозначение типа СИ | F2500 |
| Изготовитель | "MESACON Messelektronik GmbH Dresden", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 06.10.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты мер толщины F2500 (далее - комплекты) предназначены для воспроизведения значений толщины и используются для поверки и калибровки толщиномеров радиоизотопных F2500.
Комплекты состоят двух наборов мер. Набор «сталь 1» изготовлен из стали марки СтЗсп, а набор «сталь 2» из стали марки Ст20.

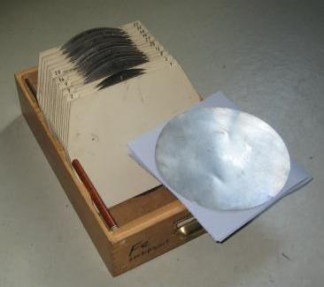

Конструктивно каждая мера представляет собой плоский лист прямоугольной и/или круглой формы определенной толщины. Требуемое значение толщины может быть получено комбинацией (наложением) мер разной толщины.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Набор мер «сталь 1» | |
| Диапазон номинальных значений толщины, мм | от 0,05 до 2,0 |
| Номинальные значения толщины, мм | 0,05 - 0,14 - 0,22 - 0,46 - 0,52 -0,75 - 0,96 - 0,96 - 1,47 - 1,47 -1,92 - 1,92 |
| Пределы допускаемой погрешности воспроизведения толщины на диапазонах: | |
| от 0,05 до 0,50 мм включ. | ±0,6 мкм |
| св. 0,5 до 2,0 мм | ±0,1 % |
| Допускаемое отклонение от номинального значения, % | ±10 |
| Марка материала | Сталь Ст3сп |
| Г абаритные размеры (диаметр), мм | 180 |
| Масса, кг, не более | 10 |
| Набор мер «сталь 2» | |
| Диапазон номинальных значений толщины, мм | от 6,0 до 20,0 |
| Номинальные значения толщины, мм | 6,0 - 10,0 - 20 - 20 - 20 - 20 - 20 -20 |
| Пределы допускаемой погрешности воспроизведения толщины, мкм | ±7 |
| Допускаемое отклонение от номинального значения, % | ±10 |
| Марка материала | Сталь Ст20 |
| Г абаритные размеры (длина х ширина), мм | 340х300 |
| Масса, кг, не более | 50 |
наносится на титульный лист технической документации печатным способом, а также на транспортный чемодан методом лазерной гравировки.
Таблица 2 - Комплектность средства измерений
| № | Наименование | Количество |
| 1 | Комплект мер толщины F2500 | 1 шт.* |
| 2 | Транспортный чемодан | 1 шт. |
| 3 | Паспорт | 1 экз. |
| 4 | Методика поверки | 1 экз. |
| *Примечание: наборы мер из комплекта могут поставляться отдельно. | ||
осуществляется по документу МП 65344-16 «Комплекты мер толщины F2500. Методика поверки», утвержденному ФГУП «ВНИИМС» 5 апреля 2016 г.
Основные средства поверки:
- прибор универсальный для измерений длины DMS 1000 (регистрационный номер в Федеральном информационном фонде: 36001-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация производителя.
