| Номер в госреестре | 65346-16 |
| Наименование СИ | Датчики температуры |
| Обозначение типа СИ | MEXTRACE |
| Изготовитель | ООО "ПРОМ-ТЭК", г.С.-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 06.10.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры серии MEXTRACE (далее по тексту - датчики) предназначены для измерений температуры жидких и газообразных сред химически неагрессивных к материалу защитной оболочки первичного преобразователя.
Принцип действия датчиков температуры без измерительного преобразователя (далее -ИП) основан на зависимости сопротивления чувствительного элемента расположенного в первичном преобразователе (далее - ПП) от измеренной температуры окружающей среды.
Принцип действия датчиков температуры с измерительным преобразователем основан на измерении и преобразовании сигналов поступающих от первичного преобразователя в унифицированный выходной сигнал постоянного тока в диапазоне от 4 до 20 мА.
Датчики температуры серии MEXTRACE имеют следующие модификации: MEXTRACE-PT100-EXE, MEXTRACE-PT100-EXE-1, MEXTRACE-PT100.4/20-EXE, MEXTRACE-PT100.4/20-EXE-1, различающиеся по метрологическим и техническим характеристикам, а также по конструктивному исполнению.

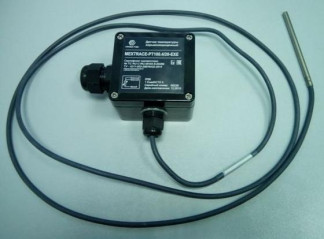

Конструктивно датчики выполнены в корпусе с крышкой изготовленные из полиэстра и внешнего фиксированного (для модификаций EXTRACE-PT100-EXE-1, MEXTRACE-PT100.4/20-EXE-1) или вынесенного с помощью кабеля (для модификаций MEXTRACE-PT100-EXE, MEXTRACE-PT100.4/20-EXE) первичного преобразователя. Внутри корпуса размещена клеммная колодка на DIN-рейке (для модификаций MEXTRACE-PT100-EXE, MEXTRACE-PT100-EXE-1) или измерительный преобразователь (для модификаций MEXTRACE-PT100.4/20-EXE, MEXTRACE-PT100.4/20-EXE-1).
Программное обеспечение (ПО) у датчиков модификаций MEXTRACE-PT100-EXE, MEXTRACE-PT100-EXE-1 отсутствует.
ПО у датчиков модификаций MEXTRACE-PT100.4/20-EXE, MEXTRACE-PT100.4/20-EXE-1 состоит из встроенной части ПО. Для функционирования датчиков необходимо наличие встроенной части ПО. Метрологически значимой является вся встроенная часть ПО.
Уровень защиты встроенной часть ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные встроенной части ПО датчиков модификаций MEXTRACE-PT100.4/20-EXE, MEXTRACE-PT100.4/20-EXE-1 приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование встроенного ПО | CODESYS |
| Номер версии (идентификационный номер) ПО | V20.25.412 |
| Цифровой идентификатор программного обеспечения | - |
Примечание к таблице 1: - и более поздние версии.
Основные метрологические и технические характеристики датчиков температуры серии MEXTRACE приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерений температуры (в зависимости от модификации), °C(*): - для MEXTRACE-PT100-EXE, MEXTRACE-PT100.4/20-EXE - для MEXTRACE-PT100-EXE-1, MEXTRACE-PT100.4/20-EXE-1 | от -50 до +230; от -50 до +500 |
| Пределы допускаемой основной абсолютной погрешности датчиков в температурном эквиваленте (при температуре окружающей среды 20±5 °С) (в зависимости от модификации), °С: - для MEXTRACE-PT100-EXE - для MEXTRACE-PT100-EXE-1 - для MEXTRACE-PT100.4/20-EXE - для MEXTRACE-PT100.4/20-EXE-1 | ±(0,15+0,002-|ф; ±(0,30+0,005 1^1); ±(2,55+0,002-|ф; ±(2,70 +0,005-|ф, где |7| - значение измеряемой температуры, °С |
| Пределы допускаемой дополнительной абсолютной погрешности датчиков в температурном эквиваленте от изменения температуры окружающей среды (20±5 °С) в диапазоне от -40 до +15 °С и свыше +25 до +55 °С (только для модификаций MEXTRACE-PT100.4/20-EXE, MEXTRACE-PT100.4/20-EXE-l), °С/10°С | ±2,38 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) ПП по ГОСТ 6651-2009/МЭК 60751:2009 (2008-07) | Pt100 |
| Номинальное значение сопротивления ПП при 0 °C (Ro), Ом | 100 |
| Класс допуска ПП по ГОСТ 6651-2009/МЭК 60751:2009 (2008-07) (в зависимости от модификации): - для MEXTRACE-PT100-EXE, MEXTRACE-PT100.4/20-EXE - для MEXTRACE-PT100-EXE-1, MEXTRACE-PT100.4/20-EXE-1 | A; B |
| Диапазон аналоговых выходных электрических сигналов постоянного тока (только для модификаций MEXTRACE-PT100.4/20-EXE, MEXTRACE-PT100.4/20-EXE-1), мА | от 4 до 20 |
| Напряжение питания постоянного тока (только для модификаций MEXTRACE-PT100.4/20-EXE, MEXTRACE-PT100.4/20-EXE-1), В | от 12 до 36 |
| Г абаритные размеры корпуса датчиков (в зависимости от модификации), не более, мм - для MEXTRACE-PT100-EXE, MEXTRACE-PT100.4/20-EXE - для MEXTRACE-PT100-EXE-1, MEXTRACE-PT100.4/20-EXE-1 | 80 х 75 х 57; 1100 х 75 х 75 |
| Габаритные размеры ПП (в зависимости от модификации), не более, мм: - для MEXTRACE-PT100-EXE, MEXTRACE-PT100.4/20-EXE - для MEXTRACE-PT100-EXE-1, MEXTRACE-PT100.4/20-EXE-1 | 06 х 100; 06 х 1000 |
| Длина соединительного кабеля (только для MEXTRACE-PT100-EXE, MEXTRACE-PT100.4/20-EXE), м, не более | 2 |
| Масса, не более, г: - для MEXTRACE-PT100-EXE, MEXTRACE-PT100.4/20-EXE - для MEXTRACE-PT100-EXE-1, MEXTRACE-PT100.4/20-EXE-1 | 300; 500 |
| Рабочие условия эксплуатации: | |
| Температура окружающей среды, °C: - для MEXTRACE-PT100-EXE, MEXTRACE-PT100-EXE-1 - для MEXTRACE-PT100.4/20-EXE, MEXTRACE-PT100.4/20-EXE-1 | от -55 до +50; от -40 до +55 |
| Относительная влажность окружающего воздуха, %, не более | 95 |
| Примечание: - допускается использование датчиков в поддиапазоне измерений находящегося в пределах верхней и нижней границы диапазона измерений. | |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность поставки датчиков приведена в таблице 3.
| Наименование | Количество |
| Датчик (модификация в соответствии с заказом) | 1 шт. |
| Паспорт | 1 экз. |
| Методика поверки МП 207.1-004-2016 | 1 экз. |
осуществляется по документу МП 207.1-004-2016 «Датчики температуры серии MEXTRACE. Методика поверки», утверждённому ФГУП «ВНИИМС» 05.04.2016 г.
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000 (регистрационный № 15595-12);
- калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
отсутствуют.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний.
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования.
Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ТУ 4211-003-20676432-2014 Датчики температуры серии MEXTRACE. Технические условия.
