Контроллеры измерительно-вычислительные SUMMIT 8800, 65347-16

Назначение

Контроллеры измерительно-вычислительные SUMMIT 8800 (далее - контроллеры) предназначены для измерений и преобразований сигналов измерительных преобразователей в значения измеряемых параметров и вычисления расхода, массы, объема нефти, нефтепродуктов, жидких углеводородных сред, объемного расхода и объема газа при стандартных условиях.

Описание

Принцип действия контроллеров заключается в измерении сигналов, поступающих от измерительных преобразователей, дальнейшем преобразовании сигналов в значения измеряемых параметров и вычислении по соответствующему алгоритму расхода, массы, объема нефти, нефтепродуктов, а также объемного расхода и объема газа.

Контроллеры имеют модульную конструкцию и могут включать различные аппаратные средства в зависимости от конфигурации. Контроллеры состоят из следующих основных блоков и модулей:

-    плата центрального процессора, предназначенная для выполнения вычислений согласно алгоритмам, заложенным в программном обеспечении контроллеров;

-    плата питания;

-    вспомогательная плата, предназначенная для размещения резервной батареи, SD-карты памяти и расположенных на задней панели переключателей;

-    коммутационные платы;

-    Ethernet-платы;

-    модули ввода/вывода, осуществляющие сбор информации по аналоговым, импульсным, частотным, дискретным и цифровым (HART) каналам, генерирование выходных аналоговых и дискретных сигналов;

-    материнская платы, объединяющая все блоки и модули в единое целое.

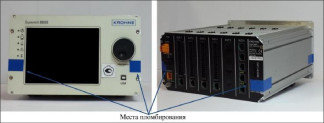

На лицевой стороне корпуса контроллеров расположены цветной сенсорный дисплей и навигатор (вращающаяся на 360 градусов ручка), которые обеспечивают возможность просмотра конфигурационных параметров и локального управления, светодиоды состояния и USB-порт. На задней стороне расположены разъемы для подключения входных/выходных сигналов и интерфейсы связи с внешними устройствами. Внешний вид и места пломбирования контроллеров представлены на рисунке 1.

Контроллеры имеют интерфейсы связи RS232, RS485 и Ethernet для обмена информацией с внешними устройствами и системой более высокого уровня. Поддерживаются протоколы Modbus ASCII, Modbus RTU, Modbus TCP/IP.

Контроллеры обеспечивают выполнение следующих функций:

-    измерение и преобразование аналоговых сигналов (сигналы силы постоянного тока от 4 до 20 мА, сигналы термометров сопротивления типа Pt 100 по ГОСТ 6651-2009), импульсных, частотных сигналов, а также дискретных и цифровых (HART) сигналов;

-    воспроизведение аналоговых сигналов сигналы силы постоянного тока от 4 до 20 мА;

-    вычисление расхода и количества жидкостей и газов методом переменного перепада давления с использованием стандартных сужающих устройств в соответствии с ГОСТ 8.586.2-2005 (ИСО 5167-2:2003), ГОСТ 8.586.3-2005 (ИСО 5167-3:2003), ГОСТ 8.586.4-2005 (ИСО 5167-4:2003);

-    вычисление объемного расхода и объема природного газа, приведенных к стандартным условиям, в соответствии с ГОСТ Р 8.611-2013 и ГОСТ Р 8.740-2011;

-    вычисление физических свойств природного газа в соответствии с ГОСТ 30319.1-96, ГОСТ 30319.3-96 и коэффициента сжимаемости природного газа по уравнениям состояния AGA8-92DC и ВНИЦ СМВ, модифицированному методу NX-19 мод., модифицированному уравнению состояния GERG-91 мод. в соответствии с ГОСТ 30319.2-96;

-    вычисление теплоты сгорания, плотности природного газа в соответствии с ГОСТ 31369-2008 (ИСО 6976:1995);

-    вычисление термодинамических свойств газа в соответствии с ГОСТ Р 8.622-2009 (ИСО 20765-1:2005) и динамической вязкости в соответствии с ГОСТ Р 8.770-2011;

-    вычисление плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости умеренно-сжатых газовых смесей в соответствии с методикой ГСССД МР 118-05;

-    вычисление массы нефти и нефтепродуктов в соответствии с ГОСТ Р 8.595-2004 (прямой и косвенный методы динамических измерений);

-    вычисление плотности, коэффициентов объемного расширения и сжимаемости нефти, нефтепродуктов и смазочных масел в соответствии с Р 50.2.076-2010;

-    хранение архивов измеренных и расчетных параметров, ведение журналов событий и нештатных ситуаций;

-    сигнализация при отказе измерительных преобразователей, при выходе измеряемых параметров за установленные пределы и в случае сбоев в работе контроллера;

-    управление трубопоршневыми поверочными установками, компакт-пруверами;

-    печать данных на подключенный принтер;

-    управление дозированием и загрузкой продукта;

-    управление запорной и регулирующей арматурой, многоканальное ПИД-регулирование и реализация алгоритмов управления;

-    передача информации в системы более высокого уровня.

Программное обеспечение

Программное обеспечение (далее - ПО) контроллеров обеспечивает реализацию их функций. Защита ПО контроллеров от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.

ПО контроллеров защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем введения логина и пароля.

Уровень защиты ПО и измерительной информации - высокий по Р 50.2.077-2014. Идентификационные данные ПО контроллеров приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО контроллеров

Технические характеристики

представлены в таблице 2.

Таблица 2 - Метрологические и технические характеристики контроллеров

Знак утверждения типа

наносится на лицевую панель контроллера в виде наклейки.

Комплектность

Комплектность контроллеров представлена в таблице 3.

Таблица 3 - Комплектность контроллеров

Поверка

осуществляется по документу МП 2004/2-311229-2016 «Государственная система обеспечения единства измерений. Контроллеры измерительно-вычислительные SUMMIT 8800. Методика поверки», утвержденному ООО Центр Метрологии «СТП» 20 апреля 2016 г.

Основное средство поверки:

- калибратор многофункциональный MC5-R-IS: диапазон воспроизведения силы постоянного тока от 0 до 25 мА, пределы допускаемой основной погрешности воспроизведения ±(0,02 % показания + 1 мкА); диапазон измерения силы постоянного тока ±100 мА, пределы допускаемой основной погрешности измерения ±(0,02 % показания + 1,5 мкА); воспроизведение сигналов термометров сопротивления Pt 100 в диапазоне температур от минус 200 °С до 850 °С, пределы допускаемой основной погрешности воспроизведения в диапазоне температур от минус 200 °С до 0 °С ±0,1°С, от 0 °С до 850 °С ±(0,1°С + 0,025 % показания); диапазон воспроизведения последовательности импульсов от 0 до 9999999 импульсов; диапазон воспроизведения частотных сигналов прямоугольной формы от 0,0028 Гц до 50 кГц, пределы допускаемой основной относительной погрешности воспроизведения ±0,01 % показания.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки контроллеров наносится на свидетельство о поверке контроллеров.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация фирмы KROHNE Oil & Gas
