| Номер в госреестре | 65348-16 |
| Наименование СИ | Система технического диагностирования главных циркуляционных насосных агрегатов |
| Обозначение типа СИ | СТД ГЦНА-1713 №011 |
| Изготовитель | АО "ЦКБ машиностроения" (ЦКБМ), г.С.-Петербург |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система технического диагностирования главных циркуляционных насосных агрегатов СТД ГЦНА-1713 №011 (далее система) предназначена для измерения параметров абсолютной вибрации (виброскорости), относительной вибрации вала (виброперемещения и относительного смещения) и частоты вращения ротора с целью определения технического состояния главных циркуляционных насосных агрегатов (ГЦНА) реакторной установки энергоблока № 4 Ростовской АЭС.
Принцип действия СТД ГЦНА основан на преобразовании виброускорения в электрический сигнал, аналого-цифровом преобразовании сигнала, фильтрации, интегрирования в виброскорость и вывода измерительной информации на мониторе промышленного компьютера СТД ГЦНА. Виброперемещение ротора ГЦНА и зазор в подшипнике измеряется при помощи вихретоковых преобразователей, сигнал от которых поступает на вход модулей монитора механических колебаний, где он подвергается аналогоцифровому преобразованию, фильтрации и индикации на мониторе промышленного компьютера СТД ГЦНА. Частота вращения ротора ГЦНА измеряется вихретоковыми преобразователями посредством подсчета числа импульсов напряжения в единицу времени, формируемых меткой, установленной на валу насосного агрегата.

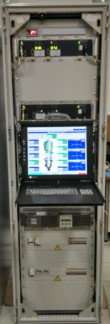

СТД ГЦНА имеет модульную конструкцию, интегрированную в единый комплекс. В состав системы входят акселерометры AS063 (Госреестр № 47051-11) в количестве 16 шт., акселерометры 357C71 (Госреестр № 56990-14) в количестве 4 шт. с усилителями заряда модели 2688 в количестве 4 шт., преобразователи вихретоковые SD-052 (Госреестр № 48370-11) в количестве 20 шт. с преобразователями сигнала 0D-054 в количестве 20 шт. и устройство информационно-измерительное системы контроля вибраций (далее УИИ СКВ), установленное в стойку. Основой УИИ СКВ являются: система измерений вибрации VC-6000 (Госреестр № 47303-11), компьютер промышленного исполнения и программное обеспечение СТД ГЦНА.
Программное обеспечение (далее - ПО) предназначено для управления СТД ГЦНА, а также производит сбор, обработку, сохранение и отображение результатов измерений.
Программное обеспечение (далее ПО) системы технического диагностирования главных циркуляционных насосных агрегатов СТД ГЦНА-1713 №011 служит для сбора, обработки и визуализации информации, которая поступает от первичных преобразователей, хранения данных и построения методик анализа.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию:
- отсутствует физический доступ к носителю информации;
- отсутствует программно-аппаратный интерфейс для изменения/замещения кода программы в процессе эксплуатации;
- реализован механизм защиты ПО от несанкционированного доступа. Идентификационные данные ПО представлены в таблице 1.
Таблица 1
| Наименование ПО | Идентификацион ное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| OPC Server | 7131 | 3.00, не ниже | 533e9478cbcf6 e1238740ef45 979d062 | md5 |
| Safety Monitoring Workstation | 7123 | 3.6.28393, не ниже | 10fc785718edf b33b6334e028 0377f33 | md5 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Основные метрологические и технические характеристики приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение |
| Каналы измерения абсолютной вибрации | |
| Количество каналов, шт. | 20 |
| Диапазон измерения виброскорости, мм/с | от 0,5 до 50 |
| Диапазон рабочих частот, Гц | от 10 до 1000 |
| Пределы допускаемой абсолютной погрешности измерения виброскорости на базовой частоте 40 Гц в рабочем диапазоне температур, мм/с | ±(0,1 + 0,1-Уизм), где Уизм - измеренное значение виброскорости, мм/с |
| Неравномерность амплитудно-частотной характеристики (АЧХ) относительно базовой частоты, %, не более от 20 до 800 Гц; от 10 до 1000 Гц. | ±10 от плюс 10 до минус 20 |
| Наименование характеристики | Значение |
| Каналы измерения относительной вибрации | |
| Количество каналов, шт. | 16 |
| Диапазон измерения относительного смещения, мм | ±1 |
| Пределы допускаемой абсолютной погрешности измерения относительного смещения в рабочем диапазоне температур, мм | ±(0,02 + 0,05-Хизм), где ХИЗМ - измеренное значение смещения, мм |
| Диапазон измерения виброперемещения (размах), мм | от 0,05 до 0,35 |
| Диапазон рабочих частот измерения виброперемещения (размах), Гц | от 10 до 200 |
| Пределы допускаемой абсолютной погрешности измерения виброперемещения (размах) в рабочем диапазоне частот и в рабочем диапазоне температур, мм | ±(0,02 + 0,07^изм), где SroM - измеренное значение виброперемещения, мм |
| Каналы измерения частоты вращения | |
| Количество каналов, шт. | 4 |
| Диапазон измерения частоты вращения, об/мин | от 20 до 1200 |
| Пределы допускаемой приведенной к диапазону измерения погрешности измерения частоты вращения, % | ±5 |
| Нормальная область значений температур, °С | 25 ±5 |
| Условия эксплуатации | |
| Диапазон рабочих температур, °С | от 10 до 40 |
| Технические характеристики | |
| Масса, кг, не более | 450 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 806x606x2060 |
наносится на корпус системы наклеиванием и на титульный лист руководства по эксплуатации наклейкой или печатью.
Таблица 3
| Наименование | Кол-во |
| Система технического диагностирования главных | |
| циркуляционных насосных агрегатов СТД ГЦНА-1713 | 1 шт. |
| №011 | |
| Комплект ЗИП в составе: | |
| акселерометр AS063 | 2 шт. |
| акселерометр 357C71 | 1 шт. |
| усилитель заряда 2688 | 1 шт. |
| преобразователь вихретоковый SD-052 | 4 шт. |
| преобразователь сигналов 0D-054 | 2 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 65348-16 «Система технического диагностирования главных циркуляционных насосных агрегатов СТД ГЦНА-1713 №011. Методика поверки», утвержденному ФГУП «ВНИИМС» 15 июня 2016 года.
Основные средства поверки: поверочная виброустановка 2-го разряда по ГОСТ 8.800-2012, генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (Госреестр СИ № 45344-10); мультиметр цифровой 34410А (Госреестр СИ № 47717-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на корпус системы технического диагностирования главных циркуляционных насосных агрегатов СТД ГЦНА-1713 методом наклейки.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системе технического диагностирования главных циркуляционных насосных агрегатов СТД ГЦНА-1713 №011
1 ГОСТ Р 8.800-2012 «ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 1 • 10- ...240 Гц».
2 ГОСТ ISO 2954-2014 Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Требование к средствам измерения.
