| Номер в госреестре | 65349-16 |
| Наименование СИ | Секундомеры электронные с таймерным выходом |
| Обозначение типа СИ | СТЦ-2М |
| Изготовитель | ООО "Северная технологическая компания", г.С.-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 06.10.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Секундомеры электронные с таймерным выходом СТЦ-2М (далее - секундомеры) предназначены для измерения и воспроизведения интервалов времени, счета числа импульсов, формирования управляющего сигнала по истечению заданного интервала времени или по достижению заданного числа импульсов и для формирования последовательности импульсов.

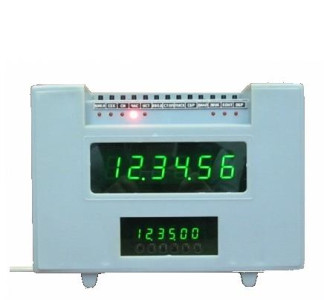

Принцип действия секундомеров основан на делении опорной частоты и получения ряда частот, которые используются для формирования и измерения интервалов времени. Секундомеры оснащены основным и вспомогательным цифровыми 6-и разрядными индикаторами. На основном табло индицируется отсчет интервалов времени, показания часов и счет импульсов, а на вспомогательном - значение уставок. Секундомеры обеспечивают четыре режима работы: секундомера, часов, счетчика импульсов и генератора импульсов. Выбор режима работы осуществляется с помощью кнопочных переключателей. Секундомер обеспечивает дистанционный и ручной пуск, останов и сброс. В режиме секундомера обеспечивается прямой и обратный счет с включением таймерного и звукового (светового) сигнала при достижении конечного значения.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристик | Значение |
| Режим секундомера: диапазон измерения и воспроизведения интервалов времени, с - при цене деления 0,0001 с - при цене деления 0,01 с | от 0,0001 до 99,9999 от 0,01 до 9999,99 |
| Режим часов: диапазон измерения и воспроизведения интервалов времени - при цене деления 1 с | от 1 с до 23 ч 59 мин 59 с |
| Пределы допускаемой абсолютной погрешности измерения и воспроизведения интервалов времени при выпуске из производства в нормальных условиях (при температуре (20±5) °С), с - при цене деления 0,0001 с - при цене деления 0,01 с - при цене деления 1 с | ±(3-10'6-Т + 0,0002) ±(з-10'6-Т + 0,01) ±(з-10-6-Т + 1), где Т - измеренное значение интервала времени |
| Пределы допускаемой абсолютной погрешности измерения и воспроизведения интервалов времени в нормальных условиях (при температуре (20±5) 0С) за год, с: - при цене деления 0,0001 с - при цене деления 0,01 с - при цене деления 1 с | ±(15-10'6-Т + 0,0002) ±(15-10'6-Т + 0,01) ±(15-10-6-Т + 1), где Т - измеренное значение интервала времени |
| Наименование характеристик | Значение |
| Пределы допускаемой абсолютной погрешности измерения и воспроизведения интервалов времени в рабочих условиях за год, с: - при цене деления 0,0001 с - при цене деления 0,01 с - при цене деления 1 с | ±(35-10'6-Т + 0,0002) ±(35-10'6-Т + 0,01) ±(35-10-6-Т + 1), где Т - измеренное значение интервала времени |
Таблица 2 - Технические характеристики
| Наименование характеристик | Значение |
| Режим счета импульсов (при частоте счета до 5 кГц и амплитуде 5 В): - диапазон счета импульсов | от 1 до 999999 |
| Режим генератора импульсов: - период следования импульсов, с - длительность импульсов, с | от 0,0002 до 9999,99 от 0,0001 до 9999,98 |
| Сила постоянного тока, коммутируемого на таймерном выходе, мА, не более | 300 |
| Параметры питания: - напряжение переменного тока, В - потребляемая мощность, ВА, не более | от 187 до 242 8 |
| Габаритные размеры (длинахвысотахширина), мм, не более: | 242х180х80 |
| Масса, кг, не более | 1,2 |
| Среднее время наработки на отказ, ч, не менее | 5000 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при 25 °С, %, не более - атмосферное давление, кПа | от 1 до 40 80 от 84 до 107 |
наносится на секундомер трафаретным способом и на паспорт типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| секундомер электронный с таймерным выходом СТЦ-2М | 1 шт. | |
| вставка плавкая ВП1-1-0,25 А | 1 шт. | |
| вилка РП15-15 ШК (ШВК, ШВКВ) | 1 шт. | |
| паспорт | М2.815.052ПС | 1 экз. |
| методика поверки | 433-126-2016МП | 1 экз. |
осуществляется по документу 433-126-2016МП «Секундомеры электронные с таймерным выходом СТЦ-2М. Методика поверки», утвержденному ФБУ «Тест-С.-Петербург» 04.07.2016 г.
| Наименование | Требуемые технические характеристики | Рекомендуемый тип средства поверки и его технические характеристики |
| Частотомер универсальный | Относительная погрешность измерения периода не более ±5-10-7 | Частотомер универсальный CNT-90, период 3,3 нс - 1000 с, ПГ ±2-10-7 Госреестр 41567-09 |
| Генератор сигналов | Импульсный сигнал, пакетный режим. Частота до 5 кГЦ, амплитуда 5 В р-р | Генератор сигналов произвольной формы 33250А. Госреестр 52150-12 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус прибора.
изложены в документе гИ2.815.052ПС «Секундомер электронный с таймерным выходом СТЦ-2М. Паспорт».
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ТУ 4282-006-98551175-2014 Секундомер электронный с таймерным выходом СТЦ-2М. Технические условия.
