| Номер в госреестре | 65351-16 |
| Наименование СИ | Датчики концентрации воды в масле |
| Обозначение типа СИ | WIO |
| Изготовитель | ?ма "GRUNDFOS Holding A/S", Дания |
| Год регистрации | 2016 |
| Срок свидетельства | 06.10.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики концентрации воды в масле WIO (далее - датчики) предназначены для автоматического измерения массовой доли воды в масле в агрегатах насосного оборудования.
Принцип действия датчиков основан на емкостном методе измерения относительной диэлектрической проницаемости масла. В основу работы датчиков положено свойство конденсатора изменять свою ёмкость при изменении диэлектрической проницаемости, т.е. при изменении состава диэлектрика - смеси воды и масла (эмульсии воды и масла, образовавшейся в результате работы насоса в масляной камере).
Результаты измерений в виде токового сигнала от 4 до 20 мА могут быть переданы на приёмное устройство, работающее с данным типом сигнала, включая персональные компьютеры, регистраторы данных, шкафы управления, внешние дисплеи.

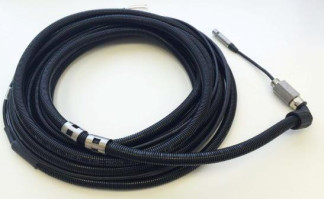

Датчик погружного типа, выполнен в виде защитного корпуса из нержавеющей стали, в котором размещен первичный преобразователь с кабелем для подключения к приемному устройству.
Датчик измеряет массовую долю воды в масле насосного оборудования для обеспечения защиты насоса от повреждений, также подает аварийный сигнал - 22 мА - при выходе значений за границы заданного пользователем диапазона. Датчики могут быть откалиброваны также на индикацию массовой концентрации воды в масле.
В зависимости от характеристик насосного оборудования датчики выпускаются в нескольких исполнениях, различающихся подключаемыми кабелями. Пломбирование датчиков не предусмотрено.
отсутствует.
Таблица 1
| Наименование характеристики | Значения характеристики |
| Диапазон измерений массовой доли воды, % | от 0,4 до 20,0 |
| Пределы допускаемой приведенной погрешности измерений массовой доли воды к верхнему пределу измерений, % | ±2,0 |
| Диапазон выходных сигналов, мА | от 4 до 22 |
| Напряжение питающей сети, В (постоянного тока) | от 12 до 24 |
| Потребляемая мощность, В • А, не более | 0,6 |
| Г абаритные размеры (Д х Ш х В), мм, не более | 45 х 40 х 20 |
| Масса, кг, не более | 3 |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С | от 0 до +65 |
| Срок службы, лет, не менее | 10 |
наносится на титульный лист Руководства по монтажу и эксплуатации типографским способом. Комплектность средства измерений
Таблица 2
| Наименование | Количество, шт. |
| Датчик (комплектность в соответствии с заказом) | 1 |
| Руководство по монтажу и эксплуатации | 1 |
| Методика поверки МП 74-241-2016 | 1 |
осуществляется по документу МП 74-241-2016 «ГСИ. Датчики концентрации воды в масле WIO. Методика поверки», утвержденному ФГУП «УНИИМ» «15» июня 2016 г.
Основные средства поверки:
Государственный первичный эталон единиц массовой доли, массовой (молярной) концентрации воды в твердых и жидких веществах и материалах ГЭТ 173-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
Техническая документация изготовителя «GRUNDFOS Holding A/S», Дания.
| Зарегистрировано поверок | 13 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
