| Номер в госреестре | 65356-16 |
| Наименование СИ | Анализаторы металлов в сплавах |
| Обозначение типа СИ | MiX 5 |
| Изготовитель | "Focused Photonics Inc.", Китай |
| Год регистрации | 2016 |
| Срок свидетельства | 06.10.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

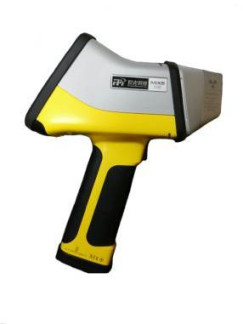

Анализаторы металлов в сплавах MiX 5 (далее - анализаторы) предназначены для измерений массовой доли элементов в металлах и сплавах.
Анализатор представляет собой рентгенофлуоресцентный спектрометр, принцип действия которого основан на измерении спектра вторичного рентгеновского излучения.
Первичное рентгеновское излучение, создаваемое рентгеновской трубкой, взаимодействует с элементами анализируемой пробы и вызывает вторичное рентгеновское излучение, спектр которого зависит от элементного состава пробы. Расчет массовой доли анализируемого элемента основан на зависимости интенсивности характеристического рентгеновского излучения от содержания элемента в пробе.
Основными элементами конструкции анализатора являются: источник рентгеновского излучения, детектор, управляющая электроника и блок питания - скомпонованные в пыле- и влагозащищенном корпусе из ударопрочного пластика. В качестве источника рентгеновского излучения используется маломощная рентгеновская трубка. Для регистрации рентгеновского излучения служит полупроводниковый высокочувствительный детектор высокого разрешения SDD - кремниевый дрейфовый детектор. Для охлаждения чувствительного элемента детектора применяется устройство Пельтье. Для защиты детектора от повреждения применяются защитные входные окна, в том числе армированные.
В анализаторе реализована функция автоматического отключения питания рентгеновской трубки при отсутствии образца перед измерительным окном, а также функция блокировки питания рентгеновской трубки при срабатывании инфракрасного датчика наличия объекта. Время измерения выбирается оператором от 2 до 999 с.
Анализатор оснащен встроенным компьютером с сенсорным цветным дисплеем и возможностью подсоединения внешнего компьютера через USB кабель (размер экрана 57^98 мм, разрешение экрана 480x800 пикселей). На компьютере анализатора установлена операционная система на базе Linux®. Анализаторы выпускаются в трех модификациях: MiX 5 500, MiX 5 600, MiX 5 900.
Анализатор MiX 5 500 предназначен только для измерения тяжелых элементов на основе метода фундаментальных параметров в металлах и сплавах на основе Cu, Zn, Ni, Ti, Fe, Co, Pb, Sn, Au, Ag, Pt и др. Анализатор MiX 5 600 предназначен для измерения тяжелых и легких элементов (Mg, Al, Si, S, P) на основе метода фундаментальных параметров для сплавов на основе Al, Mg, Cu, Zn, Ni, Ti, Fe, Co, Pb, Sn, Au, Ag, Pt и др. Анализатор MiX 5 900 предназначен для измерения тяжелых и легких элементов (Mg, Al, Si, S, P) на основе индивидуальных градуировочных характеристик для сплавов на основе Al, Mg, Cu, Zn, Ni, Ti, Fe, Co, Pb, Sn, Au, Ag, Pt и др.
Результаты измерений, включая снятые спектры, и параметры градуировочных зависимостей хранятся в памяти анализатора. В анализаторе имеется USB разъем для переноса данных на флеш-карту.
Пломбирование анализаторов конструкцией анализаторов не предусмотрено.
Анализаторы оснащены встроенным программным обеспечением, позволяющим осуществлять сбор экспериментальных данных, сохранять полученные результаты. Идентификационные данные программного обеспечения анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FPI MiX5 |
| Номер версии ПО (идентификационный номер ПО) | 2.3.1.41 и выше |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
| Модель анализатора | |||
| Характеристика | модель | модель | модель |
| MiX 5 500 | MiX 5 600 | MiX 5 900 | |
| Регистрируемые элементы | от Ti до U | от Mg до U | от Mg до U |
| Диапазон измерений массовой доли элементов, % | от 0,20 до 99,00 | от 0,20 до 99,00 | от 0,20 до 99,00 |
| Пределы допускаемой | |||
| относительной погрешности | |||
| измерений массовой доли | |||
| элементов для диапазонов *, %: | |||
| от 0,20 до 0,50 включ. | ±80 | ±80 | ±70 |
| св. 0,50 до 1,0 включ. | ±60 | ±60 | ±50 |
| св.1,0 до 10 включ. | ±35 | ±35 | ±30 |
| св.10 до 50 включ. | ±15 | ±15 | ±10 |
| св.50 до 99 включ. | ±10 | ±10 | ±5 |
| Время установления рабочего | 20 | ||
| режима, с, не более | |||
| Параметры трубки, кВ/мкА | 50/30 (адаптирована | ||
| 50/30 | для анализа тяжелых | ||
| элементов: Sn, | |||
| Ag, Cd) | |||
| Условия эксплуатации: | |||
| - температура окружающего о/~' воздуха, С | от -10 до +50 | ||
| - относительная влажность | |||
| воздуха, % | от 20 до 95 | ||
| - атмосферное давление, кПа | от 84,0 до 106,7 | ||
| Г абаритные размеры (высотахширинахглубина), мм, не более: | |||
| - анализатора; | 272 х 93 х 210 | ||
| - транспортировочного кейса | 415 х 325 х 170 | ||
| Масса, кг, не более: | |||
| - анализатора; | 1,5 | ||
| - анализатора в | |||
| транспортировочном кейсе | 6 | ||
| Напряжение питания от | |||
| аккумулятора, В | 7,2 | ||
| Емкость аккумулятора, А/ч | 6,2 | ||
| Средний срок службы, лет, не | 10 | ||
| менее | |||
Примечание: * - при времени измерения 15 с.
наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель прибора в виде наклейки.
Комплектность анализатора приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество, шт. |
| Анализатор металлов в сплавах MiX 5 в кейсе | 1 |
| Программное обеспечение с аналитической программой, основанной на методе фундаментальных параметров | 1 |
| Набор специализированных эмпирических программ для анализа низколегированных сталей и чугунов, нержавеющих сталей, инструментальных сталей, алюминиевых сплавов, медных сплавов, титановых сплавов, никелевых сплавов, кобальтовых сплавов. | опция |
| Защитное входное окно | 5 |
| Зарядное устройство | 1 |
| Аккумулятор | 2 |
| USB кабель | 1 |
| USB флэш-карта | 1 |
| Портативный стенд | опция |
| Фоновая пластина | опция |
| Встроенная видеокамера | опция |
| Защитная крышка | опция |
| Тестовый образец | 1 |
| Руководство по эксплуатации анализатора | 1 |
| Методика поверки МП 113-251-2016 | 1 |
осуществляется по документу МП 113-251-2016 «ГСИ. Анализаторы металлов в сплавах MiX 5. Методика поверки», утвержденному ФГУП «УНИИМ» «04» августа 2016 г.
Основные средства поверки:
- стандартные образцы состава сталей углеродистых и легированных ГСО 10231-2013 (интервал аттестованных значений массовой доли элементов от 0,0019 % до 0,96 %, интервал границ абсолютной погрешности аттестованных значений при Р=0,95 от ±0,0002 % до ±0,01 %);
- стандартные образцы состава сталей легированных ГСО 8876-2007 (интервал аттестованных значений массовой доли элементов от 0,010 % до 38 %, интервал границ абсолютной погрешности аттестованных значений при Р=0,95 от ±0,0018 % до ±0,3 %);
- стандартные образцы состава латуни марок Л70, Л68, Л63, ЛО70-1, ЛО62-1 (комплект VSL3) ГСО 10742-2016 (интервал аттестованных значений массовой доли элементов от 0,0046 % до 74 %, интервал границ абсолютной погрешности аттестованных значений при Р=0,95 от ±0,0006 % до ±0,6 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на боковую панель анализатора.
приведены в эксплуатационном документе.
ГОСТ Р 8.735.0-2011 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения. Техническая документация фирмы «Focused Photonics Inc», Китай.
