| Номер в госреестре | 65364-16 |
| Наименование СИ | Преобразователи осевого смещения ротора |
| Обозначение типа СИ | ПСОР-2 |
| Изготовитель | ООО "Синкросс", г.Саратов |
| Год регистрации | 2016 |
| Срок свидетельства | 06.10.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

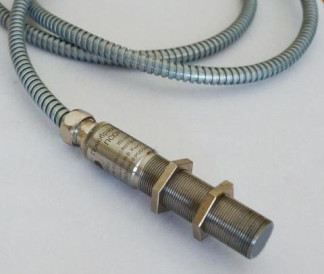

Преобразователи осевого смещения ротора ПСОР-2 (далее преобразователи) предназначены для измерений в непрерывном режиме смещения ротора контролируемого объекта вдоль оси вращения.
Принцип работы преобразователей заключается в измерении статического зазора между его чувствительной плоскостью и торцом ротора.
Преобразователи имеют две модификации: «И» - модификация с гальванически развязанным интерфейсом RS-485; «Т» - модификация с выходным токовым сигналом 4-20 мА.
Преобразователи осуществляют измерение и выдают результат в цифровом виде по интерфейсу RS-485 в протоколе ModBus RTU (модификация «И»), а также в аналоговом виде выходным сигналом от 4 до 20 мА (модификация «Т»). Аналоговый сигнал от 4 до 20 мА соответствует диапазону преобразований от 0,5 до 3,5 мм, аналоговый сигнал от 6,667 мА до 17,333 мА соответствует диапазону измерений. В качестве дополнительной информации по интерфейсу RS-485 преобразователь передает данные производителя и версию программного обеспечения (далее ПО), сетевой адрес и скорость передачи данных, параметры аппроксимации, температуру внутри корпуса, коды ошибок и статуса.
Преобразователь имеет взрывозащищенное исполнение и может применяться в невзрывоопасных и взрывоопасных зонах 1 и 2 классов по ГОСТ IEC 60079-14-2011 помещений и наружных установок промышленных объектов.
Ex-маркировка преобразователя - 1Ех mb 11В Т5 Gb Х по ГОСТ Р МЭК 60079-0-2011, где знак "Х" указывает на особые условия монтажа и эксплуатации.
Степень защиты преобразователя от проникновения пыли, посторонних тел и воды -IP66 по ГОСТ 14254-96.
Преобразователи работают со встроенным программным обеспечением «ПСОР2». Программное обеспечение обеспечивает получение данных от аналого-цифрового преобразователя, обработку, запись результатов измерений в протокол ModBus RTU или цифро-аналоговый преобразователь с выходным токовым сигналом.
ПО соответствует среднему уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПСОР2 |
| Номер версии (идентификационный номер) ПО | 290715 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 5251h (рассчитан по алгоритму CRC16) |
| * - номер версии ПО (соответствует дате изменения ПО в формате ддммгг) должен быть не ниже (в формате ддммгг) указанного в таблице 1. | |
При нормировании метрологических характеристик было учтено влияние программного обеспечения.
Основные метрологические и технические характеристики преобразователей, включая показатели точности, представлены в таблице 2.
Таблица 2
| Наименование характеристики | Значение |
| Диапазон измерений, мм | от 1 до 3 |
| Пределы допускаемой основной относительной погрешности измерений при нормальных условиях, % | ±3 |
| Пределы допускаемой дополнительной относительной погрешности измерений, вызванные изменением температуры окружающего воздуха, %, в диапазоне температур: от минус 25 0С до плюс 15 0С и от плюс 25 0С до плюс 75 0С | ±3 |
| от минус 40 ОС до минус 25 ОС | ±5 |
| Диапазон преобразований, мм | от 0,5 до 3,5 |
| Напряжение питания от сети постоянного тока, В, для: модификации «И»; модификации «Т» | от 12 до 30 от 14 до 30 |
| Потребляемая мощность, Вт, не более, для: модификации «И»; модификации «Т» | 0,75 1,00 |
| Г абаритные размеры преобразователя (без соединительного кабеля), мм, не более | 020х103 |
| Длина соединительного кабеля, м* | от 1 до 15 |
| Масса преобразователя (без соединительного кабеля), г, не более | 120 |
| Средняя наработка на отказ, ч | 40000 |
| Средний срок службы, лет | 10 |
| * - определяется требованиями заказчика. | |
Нормальные условия:
- диапазон температур окружающего воздуха, оС от плюс 15 до плюс 25;
- относительная влажность воздуха, % от 30 до 80;
- диапазон атмосферного давления, кПа от 84 до 106,7.
Условия эксплуатации:
- диапазон температур окружающего воздуха, оС от минус 40 до плюс 75;
- относительная влажность воздуха, при температуре 30 0С, %, не более 90;
- диапазон атмосферного давления, кПа от 84 до 106,7.
наносится типографским способом на титульный лист руководства по эксплуатации и гравировкой на преобразователь.
Комплектность преобразователей представлена в таблице 3.
Таблица 3
| № п/п | Наименование | Кол-во |
| 1 | Преобразователь с соединительным кабелем | 1 шт. |
| 2 | Комплект крепежных изделий | 1 шт. |
| 3 | Руководство по эксплуатации | 1 экз. |
| 4 | Паспорт | 1 экз. |
| 5 | Методика поверки | 1 экз. |
осуществляется по документу МП 2511/0001-16 «Преобразователи осевого смещения ротора ПСОР-2. Методика поверки», утвержденному ФГУП «ВНИИМ им.Д.И. Менделеева» в мае 2016 г.
Основные средства поверки:
- меры толщины покрытий МТ, регистрационный номер в ФИФ по ОЕИ № 50316-12. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки и (или) оттиска клейма наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
1 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
2 ТУ 4277-023-12221545-2013 «Преобразователь осевого смещения ротора ПСОР-2». Технические условия.
