Рефрактометры лабораторные цифровые СНЕЛ-104 и СНЕЛ-105, 65367-16

Назначение

Рефрактометры лабораторные цифровые модели СНЕЛ-104 и СНЕЛ-105 предназначены для измерений показателей преломления жидких веществ, растворов, эмульсий, а также массовой доли сахарозы в водных растворах в соответствии с международной сахарной шкалой % Brix.

Описание

Принцип действия рефрактометров лабораторных цифровых моделей СНЕЛ-104 и СНЕЛ-105 (далее рефрактометров) заключается в регистрации предельного (критического) угла преломления при направлении света на границу раздела двух сред с разными показателями преломления. Одна из сред это измерительная призма рефрактометра изготовленная из сапфира, с высоким показателем преломления, а другая - измеряемое вещество с меньшим показателем преломления.

В результате явления полного внутреннего отражения света наблюдается граница «свет-тень», соответствующая предельному углу Положение границы «свет-тень» в плоскости фотоприемника меняется в зависимости от показателя преломления измеряемого вещества и для разных веществ оно разное.

Свет от источника излучения, сформированный оптической системой попадает на измеряемый образец снизу под разными углами преломления. Полученные от фотоприемника сигналы, амплитуда которых определяется положением границы «свет-тень», преобразуются аналого-цифровым преобразователем в цифровой код и, в соответствии с установленной в микропроцессоре программой, пересчитываются в значения показателя преломления и массовой концентрации измеряемого вещества.

В качестве источника излучения в рефрактометрах используется светодиод с максимумом интенсивности излучения на длине волны 589,3 нм, что соответствует длине волны желтой линии D в спектре излучения натрия.

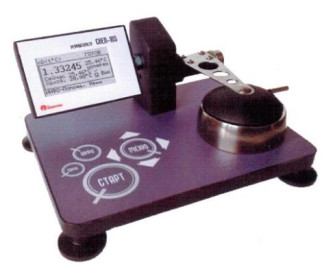

Рефрактометры представляют собой автоматизированные цифровые измерительные приборы, состоящие из оптической системы с измерительной призмой, построенной по схеме Аббе, фотоэлектрического приемника и аналого-цифрового преобразователя.

Под измерительной призмой установлены элементы и датчики регулирующие и регистрирующие температуру измеряемого образца на границе с измерительной призмой.

Температура образца регулируется с высокой стабильностью электронными элементами Пельтье.

Так как оптическая схема рефрактометров построена на использовании законов преломления и отражения света только внутри измерительной призмы, то на результаты измерений не влияют прозрачность исследуемого образца и наличие в нем рассеивающих свет нерастворимых включений и газовых пузырьков.

Модели рефрактометров отличается метрологическими характеристиками.

На рефрактометрах могут измеряться жидкие прозрачные и темные образцы, эмульсии, растворы в режимах: непрерывного измерения с температурной компенсацией, при стабилизации температуры и теплового равновесия. При этом используется метод непосредственного нанесения образца на измерительную призму. На черно-белый жидкокристаллический дисплей выводятся результат измерения показателя преломления образца, nD, массовой доля сахарозы в водном растворе % Brix, температура образца во время измерения, время, дата и серийный номер прибора.

В рефрактометрах через USB порт может осуществляться тестирование в процессе настройки, а также загрузка в память микропроцессора от одной до пяти дополнительных шкал, таких как шкала массовой доли содержания соли в водном растворе, шкала массовой доли содержания спирта в водном растворе и других.

Имеется возможность сохранения результатов измерений и калибровки, а также сообщения об ошибках. Язык для отображения данных и служебных сообщений на дисплее: русский и английский.

В качестве источника питания используется внешний преобразователь. Корпус рефрактометров выполнен из стали и опломбирован для несанкционированного проникновения. Кюветное отделение и верхняя откидывающаяся крышка над ним выполнены из нержавеющей стали.

Рефрактометры предназначены для использования при условиях эксплуатации в части воздействия факторов окружающей среды, предъявляемым к изделиям исполнения УХЛ категории 4.2 (работа в лабораторных, капитальных жилых и других подобного типа помещениях).

Программное обеспечение

Рефрактометры лабораторные цифровые модели СНЕЛ-104 и СНЕЛ-105 поставляются с установленным встроенным программным обеспечением «СНЕЛ», которое обеспечивает сбор и обработку данных измерений, их отображение на пользовательском интерфейсе, передачу по интерфейсам связи и хранение. Программное обеспечение состоит из двух частей и прошито в память микропроцессора. Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные (признаки)

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует «среднему» по Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Основные метрологические и технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на верхнюю часть стойки рефрактометра рядом со знаком поверки в виде наклейки.

Комплектность

-    рефрактометр лабораторный цифровой модели СНЕЛ-104/СНЕЛ-105 - 1 шт.

-    источник питания АП-6121 (12V, 2 А) с соединительным кабелем - 1 шт.

-    руководство по эксплуатации - 1 экз.

-    методика поверки МП-242-1998-2016 - 1 экз.

Поверка

осуществляется по документу МП-242-1998-2016 «Рефрактометры лабораторные цифровые модели СНЕЛ-104 и СНЕЛ-105. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 04.08.2016 г.

Основные средства поверки: СО показателя преломления жидкостей (комплект ПП), регистрационный номер типа стандартного образца ГСО 8123-2002.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.583-2011 ГСИ. Государственная поверочная схема для средств измерений показателя преломления преломления.

Технические условия ТУ 4215-050-59497651-2016, дата введения 28 января 2016 г.
