Номер в госреестре | 65370-16 |
Наименование СИ | Весы электронные |
Обозначение типа СИ | М8100 |
Изготовитель | ООО НПП "Метра", г.Обнинск |
Год регистрации | 2016 |
Срок свидетельства | 06.10.2026 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Весы электронные М8100 (далее - весы) предназначены для статического измерения массы грузов.
Принцип действия весов основан на преобразовании деформации упругого элемента тензорезисторных весоизмерительных датчиков (далее - датчики), возникающей под действием силы тяжести груза, в аналоговый электрический сигнал, с последующей его обработкой и преобразованием в цифровой вид и выдачи измеренных значений массы на цифровой дисплей.
Весы состоят из основания, грузоприемного устройства (ГПУ), включающего в свой состав датчики, и терминала (с аналого-цифровым преобразователем). В качестве терминала используется прибор весоизмерительный Микросим, модификации М0601, производства
ООО НПП «Метра» (номер в Госреестре 55918-13).

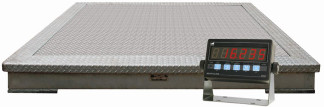

ГПУ выполнено в виде прямоугольной рамы, жестко связанной через датчики с рамой основания. Терминал может быть закреплен на корпусе весов с помощью специальной стойки или являться выносным элементом с возможностью крепления на кронштейне.
Весы по заказу могут быть дополнительно оборудованы пандусами и стойкой.
В весах применяются датчики типа:
- Z6 производства фирмы “^Hinger ВаЫ’Мп Ме881есЬшк”, Германия, номер в Госреестре 15400-13;
- Shear Beam (65023) производства компаний «Vishay Advanced Technologies LTD», Израиль; «Vishay Celtron (Tianjin) Technologies Co., LTD», Китай; «Vishay Tedea-Huntleigh (Beijing) Electronics Co., LTD», Китай; «Vishay Transducers India Limited», Индия; «Vishay Measurements Group UK Ltd», Великобритания; «Vishay Transducers LTD», США; «Vishay Celtron Technologies, Inc», Тайвань, номер в Госреестре 58367-14;
- датчики весоизмерительные тензорезисторные Single shear beam (H8C) - производства фирмы «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», КНР, номер в Госреестре 55371-13;
- М5023 - производства фирмы “Метра”, Россия, номер в Госреестре 57199-14.
Терминал имеет интерфейсы RS232 и RS485 для стыковки с ПК, а также интерфейс для
подключения принтера.
В весах предусмотрены следующие устройства и функции по ГОСТ OIML R 76-1-2011:
- автоматическое установление показаний (Т.1.2.3);
- полуавтоматическое устройство установки нуля (Т.2.7.2.2);
- автоматическое устройство установки нуля (Т.2.7.2.3);
- устройство первоначальной установки нуля (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- устройство тарирования (выборки массы тары) (Т.2.7.4).
Весы изготавливаются в однодиапазонном и двухинтервальном режимах работы в соответствии с предварительным заказом исполнения весов.
Исполнения весов имеют обозначения вида М8100-[1]-[2]-[3][4], расшифровка обозначений приведена в таблице 1.
Таблица 1 | ||
Позиция | Возможные значения позиции | Расшифровка |
[1] | 0,15/0,3; 0,3; 0,3/0,6; 0,6; 1; 0,6/1,5; 1,5; 2; 1,5/3; 3; 3/5; 5; 5/10; 10; 15; 20; 30; 40; 50 | Максимальная нагрузка (Мах), т: - для однодиапазонных весов (Мах); - для двухинтервальных весов (Мах1/Мах2) для первого и второго интервала соответственно |
[2] | 1 - от минус 30 оС до плюс 40 оС Позиция отсутствует - от минус 10 оС до плюс 40 оС | Температурный диапазон |
[3] | [А], [В], [Т], [Ж], [Х] | Конструкция ГПУ: А - платформа опирается на датчики сверху; В - платформа подвешена на датчики снизу, доступ к датчику открыт; Т - платформа подвешена на датчики снизу, доступ к датчику закрыт; Ж - платформа для взвешивания скота; Х - платформа для взвешивания контейнеров и грузов в таре |
[4] | [А], [Н], [С], [К], [Х] | Материал ГПУ: А - алюминий; Н - нержавеющая сталь; С - сталь оцинкованная; К - сталь с лакокрасочным покрытием; Х - сталь без покрытия (только грунтовка) |
Пример обозначения исполнения весов: М8100-0,3/0,6-1-ВН1Н: Весы электронные с Мах 0,3/0,6 т, особый температурный диапазон работы весов от минус 30 до плюс 40°C, подвесная платформа с кожухами, ГПУ из нержавеющей стали размером (1000 х 1200) мм, датчики из нержавеющей стали.
На ГПУ прикрепляется табличка, содержащая следующую информацию:
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение весов;
- номер весов по системе нумерации предприятия-изготовителя;
- обозначение класса точности весов по ГОСТ OIML R 76-1-2011;
- значение Max;
- значение минимальной нагрузки (Min);
- значение поверочного интервала (е);
- значение действительной цены деления (d);
- значение максимальной массы тары (Т = - ...);
- знак утверждения типа средства измерений;
- особый диапазон рабочих температур;
- год изготовления.
Программное обеспечение (далее - ПО) весов является полностью встроенным, т.е. используется в стационарной (закрепленной) аппаратной части с определенными программными средствами и не может быть модифицировано или несанкционированно загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер. Идентификация и защита метрологически значимой части ПО весов осуществляется с помощью последовательно отображаемых на дисплее весов, при включении весов, идентификационного наименования ПО, номера версии (идентификационного номера) ПО и цифрового идентификатора ПО (контрольной суммы исполняемого кода), а также пломбирования терминала.
Нормирование метрологических характеристик проведено с учетом применения ПО.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | Ed 5.хх |
Номер версии (идентификационный номер) ПО | 5 |
Цифровой идентификатор ПО | 0х3C40 |
Алгоритм вычисления цифрового идентификатора программного обеспечения | CRC-16 с полиномом 0хА001 |
где х - принимает значения от 0 до 9 |
Конструкция весов исключает возможность несанкционированного изменения ПО и влияния на измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 -высокий.
Класс точности по ГОСТ OIML R 76-1-2011..............................................................средний (III)
Число поверочных интервалов n = Max/e, не более....................................................3000
Значения Max, Min, d, е, n, пределов допускаемой погрешности при первичной поверке (mpe), в соответствующих интервалах нагрузки (m), в зависимости от исполнения, приведены в таблице 3.
Обозначение исполнения | Max, кг | Min, кг | d = e, кг | n | Интервал нагрузки (m), кг | mpe, г |
1 | 2 | 3 | 4 | 5 | 6 | 7 |
М8100- 0,15/0,3 | 150 | 1 | 0,05 | 3000 | от 1 до 25 кг включ. | ±25 |
св. 25 до 100 кг включ. | ±50 | |||||
св. 100 до 150 кг включ. | ±75 | |||||
300 | 0,1 | 3000 | от 150 до 200 кг включ. | ±100 | ||
св. 200 до 300 кг включ. | ±150 | |||||
М8100-0,3 | 300 | 2 | 0,1 | 3000 | от 2 до 50 кг включ. | ±50 |
св. 50 до 200 кг включ. | ±100 | |||||
св. 200 до 300 кг включ. | ±150 | |||||
М8100- 0,3/0,6 | 300 | 2 | 0,1 | 3000 | от 2 до 50 кг включ. | ±50 |
св. 50 до 200 кг включ. | ±100 | |||||
св. 200 до 300 кг включ. | ±150 | |||||
600 | 0,2 | 3000 | св. 300 до 400 кг включ. | ±200 | ||
св. 400 до 600 кг включ. | ±300 | |||||
М8100-0,6 | 600 | 4 | 0,2 | 3000 | св. 4 до 100 кг включ. | ±100 |
св. 100 до 400 кг включ. | ±200 | |||||
св. 400 до 600 кг включ. | ±300 | |||||
М8100-1 | 1000 | 10 | 0,5 | 2000 | от 10 до 250 кг включ. | ±250 |
св. 250 до 1000 кг включ. | ±500 | |||||
М8100- 0,6/1,5 | 600 | 4 | 0,2 | 3000 | от 4 до 100 кг включ. | ±100 |
св. 100 до 400 кг включ. | ±200 | |||||
св. 400 до 600 кг включ. | ±300 | |||||
1500 | 0,5 | 3000 | св. 600 до 1000 кг включ. | ±500 | ||
св. 1000 до 1500 кг включ. | ±750 | |||||
М8100-1,5 | 1500 | 10 | 0,5 | 3000 | от 10 до 250 кг включ. | ±250 |
св. 250 до 1000 кг включ. | ±500 | |||||
св.1000 до 1500 кг включ. | ±750 | |||||
М8100-2 | 2000 | 20 | 1,0 | 2000 | от 20 до 500 кг включ. | ±500 |
св. 500 до 2000 кг включ. | ±1000 | |||||
М8100-1,5/3 | 1500 | 10 | 0,5 | 3000 | от 10 до 250 кг включ. | ±250 |
св. 250 до 1000 кг включ. | ±500 | |||||
св.1000 до 1500 кг включ. | ±750 | |||||
3000 | 1 | 3000 | св. 1500до 2000 кг включ. | ±1000 | ||
св. 2000 до 3000 кг включ. | ±1500 | |||||
М8100-3 | 3000 | 20 | 1 | 3000 | от 20 до 500 кг включ. | ±500 |
св. 500до 2000 кг включ. | ±1000 | |||||
св. 2000 до 3000 кг включ. | ±1500 | |||||
М8100-3/5 | 3000 | 20 | 1 | 3000 | от 20 до 500 кг включ. | ±500 |
св. 500до 2000 кг включ. | ±1000 | |||||
св. 2000 до 3000 кг включ. | ±1500 | |||||
5000 | 2 | 2500 | св. 3000 до 4000 кг включ. | ±2000 | ||
св. 4000 до 5000 кг включ. | ±3000 | |||||
М8100-5 | 5000 | 40 | 2 | 2500 | св. 40 до 1000 кг включ. | ±1000 |
св. 1000 до 4000 кг включ. | ±2000 | |||||
св. 4000 до 5000 кг включ. | ±3000 | |||||
М8100-5/10 | 5000 | 40 | 2 | 2500 | св. 40 до 1000 кг включ. | ±1000 |
св. 1000 до 4000 кг включ. | ±2000 | |||||
10000 | св. 4000 до 5000 кг включ. | ±3000 | ||||
5 | 2000 | св. 5000до10000 кг включ. | ±5000 | |||
М8100-10 | 10000 | 100 | 5 | 2000 | от 100 до 2500 кг включ. | ±2500 |
св. 2500до10000 кг включ. | ±5000 | |||||
М8100-15 | 15000 | 100 | 5 | 3000 | от 100 до 2500 кг включ. | ±2500 |
св. 2500 до 10000 кг включ. | ±5000 | |||||
св.10000 до 15000 кг включ. | ±7500 | |||||
М8100-20 | 20000 | 200 | 10 | 2000 | от 200 до 5000 кг включ. | ±5000 |
св. 500 до 20000 кг включ. | ±10000 | |||||
М8100-30 | 30000 | 200 | 10 | 3000 | от 200 до 5000 кг включ. | ±5000 |
св. 500 до 20000 кг включ. | ±10000 | |||||
св. 20000 до 30000 кг включ. | ±15000 | |||||
М8100-40 | 40000 | 400 | 20 | 2000 | св. 400 до 10000 кг включ. | ±10000 |
св. 10000 до 40000 кг включ. | ±20000 | |||||
М8100-50 | 50000 | 400 | 20 | 2500 | св. 400 до 10000 кг включ. | ±10000 |
св. 10000 до 40000 кг включ. | ±20000 | |||||
св. 40000 до 50000 кг включ. | ±30000 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке (mpe).
Таблица 4 - Технические характеристики весов
Характеристика | Значение |
Диапазон выборки массы тары (Т-), % от Max | От 0 до 100 |
Пределы допускаемой погрешности устройства установки на нуль | ±0,25 е |
Показания индикации массы, кг, не более | Max+9 e |
Диапазон установки на нуль и слежения за нулём, % от Max, не более | 4 |
Диапазон первоначальной установки нуля, % от Max, не более | 20 |
Время прогрева, мин, не более | 10 |
Диапазон рабочих температур для ГПУ с датчиками Shear Beam (65023), оС | От минус 10 до плюс 40 |
Особый диапазон рабочих температур для ГПУ с датчиками Z6, Single shear beam (H8C) и М5023, оС | От минус 30 до плюс 40 |
Электрическое питание от сети переменного тока: - напряжением, В - частотой, Гц | От 207 до 253 50±1 |
Потребляемая мощность, В А, не более | 30 |
Значение вероятности безотказной работы за 2000 ч | 0,92 |
Средний срок службы, лет | 10 |
Исполнение | Г абаритные размеры ГПУ, мм | Масса, кг, не более |
1 | 2 | 3 |
М8100-0,15/0,3; М8100-0,3 | 1200х2000 | 200 |
М8100-0,3/0,6; М8100-0,6 | 3000х3000 | 250 |
М8100-1 | 300 | |
М8100-0,6/1,5; М8100-1,5 | 450 | |
М8100-2 | 500 | |
М8100-1,5/3; М8100-3 | 3500х4000 | 1000 |
М8100-3/5; М8100-5 | 3500х8000 | 2500 |
М8100-5/10; М8100-10 | 4000х10000 | |
М8100-15 | 4000х15000 | 3000 |
М8100-20 | 5000 | |
М8100-30 | 5500 | |
М8100-40 | 6000 | |
М8100-50 | 7000 |
наносится типографским способом на титульный лист руководства по эксплуатации и паспорта, а также на маркировочную табличку, расположенную на ГПУ весов.
1 Весы (исполнение по заказу) .................................................................................................1 шт.
2 Руководство по эксплуатации................................................................................................1 экз.
осуществляется по документу ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания». (Приложение ДА. Методика поверки).
Основные средства поверки: - гири эталонные класса M1 и М1-2 по ГОСТ OIML 111-1-2009. «Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».
Идентификация ПО при поверке осуществляется в соответствии документом «Весы электронные М8100. Руководство по эксплуатации» (раздел 9).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и пломбу, как показано на рисунке 2.
приведены в эксплуатационном документе.
1 ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
2 ГОСТ 8.021-2015 «Государственная поверочная схема для средств измерений массы».
3 ТУ 4274-400-10850066-2016 «Весы электронные М8100. Технические условия».
