| Номер в госреестре | 65372-16 |
| Наименование СИ | Тестеры измерительные электронные |
| Обозначение типа СИ | Testo 755 |
| Изготовитель | ?ма "Testo SE & Co. KGaA", Германия; Фирма "Testo Instruments (Shenzhen) Co. Ltd.", Китай |
| Год регистрации | 2016 |
| Срок свидетельства | 06.10.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тестеры измерительные электронные Testo 755 (далее по тексту - тестеры) предназначены для измерений напряжения постоянного и переменного тока, силы переменного тока, электрического сопротивления постоянного тока.

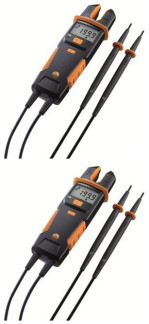

Тестеры представляют собой цифровой портативный электроизмерительный прибор. Конструктивно тестеры выполнены в пластмассовом, пылезащитном корпусе, питающиеся от двух элементов питания ААА или аналогичных. На передней панели тестеров расположены жидкокристаллический дисплей, светодиодные индикаторы, клавиши управления.
Принцип действия тестеров основан на преобразовании аналоговых входных сигналов в цифровую форму быстродействующим аналого-цифровым преобразователем, с последующей индикацией на жидкокристаллическом дисплей.
Измерения силы постоянного и переменного тока проводят без разрыва цепи, бесконтактным методом, с применением датчика Холла и последующим аналого-цифровым преобразованием входного сигнала.
Тестеры выпускаются в двух модификациях: Testo 755-1, Testo 755-2. Различие тестеров заключается в метрологических характеристиках, указанных в таблицах 1 - 8.
На тестеры не предусмотрено нанесение пломб.
отсутствует.
Основные метрологические и технические характеристики тестеров представлены в таблицах 1 - 8.
| Характеристика | Диапазон измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока |
| 1 | 2 | 3 | 4 |
| Напряжение постоянного тока | от 6 до 49,9 В включ. | 0,1 В | ±(0,015 • U + 0,5 В) |
| св. 49,9 до 600 В включ. | ±(0,015 • U + 0,3 В) | ||
| Примечание - U - измеренное значение напряжения постоянного тока, В | |||
Таблица 2 - Метрологические характеристики тестеров Testo 755-2 в режиме измерений напряжения постоянного тока
| Характеристика | Диапазон измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока |
| 1 | 2 | 3 | 4 |
| Напряжение постоянного тока | от 6 до 49,9 В включ. | 0,1 В | ±(0,015 • U + 0,5 В) |
| св. 49,9 до 1000 В включ. | ±(0,015 • U + 0,3 В) | ||
| Примечание - U - измеренное значение напряжения постоянного тока, В | |||
Таблица 3 - Метрологические характеристики тестеров Testo 755-1 в режиме измерений напряжения переменного тока
| Характеристика | Диапазон измерений | Диапазон частот | Разрешение | Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока |
| 1 | 2 | 3 | 4 | 5 |
| Напряжение переменного тока | от 6 до 49,9 В включ. | от 14 до 400 Гц | 0,1 В | ±(0,015 • U + 0,5 В) |
| св. 49,9 до 600 В включ. | ±(0,015 • U + 0,3 В) | |||
| Примечание - U - измеренное значение напряжения переменного тока, В | ||||
Таблица 4 - Метрологические характеристики тестеров Testo 755-2 в режиме измерений напряжения переменного тока
| Характеристика | Диапазон измерений | Диапазон частот | Разрешение | Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока |
| 1 | 2 | 3 | 4 | 5 |
| Напряжение переменного тока | от 6 до 49,9 В включ. | от 14 до 400 Гц | 0,1 В | ±(0,015 • U + 0,5 В) |
| св. 49,9 до 1000 В включ. | ±(0,015 • U + 0,3 В) | |||
| Примечание - U - измеренное значение напряжения переменного тока, В | ||||
| Характеристика | Диапазон измерений | Диапазон частот | Разрешение | Пределы допускаемой абсолютной погрешности измерений силы переменного тока |
| 1 | 2 | 3 | 4 | 5 |
| Сила переменного тока | от 0,3 до 200 А | от 40 до 70 Гц | 0,1 А | ±(0,03 • I + 0,3 А) |
| Примечание - I - измеренное значение силы переменного тока, А | ||||
Таблица 6 - Метрологические характеристики тестеров Testo 755-1, Testo 755-2 в режиме измерений электрического сопротивления постоянного тока
| Характеристика | Диапазон измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянного тока |
| 1 | 2 | 3 | 4 |
| Электрическое сопротивление постоянного тока | от 30 Ом до 100 кОм | 1 Ом | ±(0,01 • R + 5 Ом) |
| Примечание - R - измеренное значение электрического сопротивления постоянного тока, Ом | |||
Таблица 7 - Основные технические характеристики
| Характеристика | Значение |
| 1 | 2 |
| Элементы питания 2 х AAA / IEC LR03, В | 1,5 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 200 х 60 х 35 |
| Масса, г, не более | 320 |
| Температура хранения, °С | от -15 до +60 |
| Условия применения: - температура окружающего воздуха1), °С - относительная влажность воздуха, % | от -10 до +50 от 20 до 80 |
| Примечание 1) - Метрологические характеристики нормируются в диапазоне температуры окружающего воздуха от +18 до +28 °С | |
наносится на лицевую панель тестеров в виде наклейки и на титульный лист руководства пользователя типографским способом.
Комплект поставки тестеров представлен в таблице 8.
| Наименование | Количество, шт. |
| 1 | 2 |
| Тестер | 1 |
| Элементы питания AAA / IEC LR03 | 2 |
| Руководство пользователя, экз. | 1 |
| Методика поверки РТ-МП-3277-551-2016, экз. | 1 |
осуществляется по документу РТ-МП-3277-551-2016 «ГСИ. Тестеры измерительные электронные Testo 755. Методика поверки», утвержденному ФБУ «Ростест-Москва»
28.07.2016 г.
Основные средства поверки:
- калибратор универсальный 9100 (Госреестр № 25985-09);
- магазин электрического сопротивления Р4834 (Госреестр № 11326-90).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о
поверке.
приведены в эксплуатационном документе.
1 ГОСТ 22261 - 94 Средства измерений электрических и магнитных величин. Общие технические условия
2 Техническая документация изготовителя «Testo AG», Германия и «Testo Instruments (Shenzhen) Co. Ltd», Китай
| Зарегистрировано поверок | 232 |
| Поверителей | 27 |
| Актуальность данных | 08.12.2024 |
