Плиты поверочные и разметочные чугунные, 65375-16

Плиты поверочные и разметочные чугунные (далее по тексту - плиты) предназначены для измерений отклонений от прямолинейности и плоскостности, использования в качестве образца плоской поверхности для установки деталей и средств измерений, а также для разметки и притирки прецизионных деталей.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	65375-16
Наименование СИ	Плиты поверочные и разметочные чугунные
Изготовитель	ООО "Инструменткомплект", г.Ставрополь
Год регистрации	2016
Срок свидетельства	06.10.2026
МПИ (интервал между поверками)	2 года; 1 год - для эталонных плит
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Плиты изготавливаются следующих исполнений:

1 - с ручной шабровкой рабочих поверхностей;

2 - с механически обработанными рабочими поверхностями.

Плита представляет собой плиту прямоугольного сечения, изготовленную из чугуна. Принцип действия заключается в сравнении просвета между поверхностью плиты и

контролируемой поверхностью детали с «образцом просвета», составленного из концевых мер длины, притертых к плоской стеклянной пластине.

Для стационарной установки нижняя сторона плиты снабжена точками опоры. У плит размерами 630х400 мм и менее имеются 3 опорные точки, а у плит размерами свыше 630х400 мм - не менее пяти опорных точек.

Плиты изготавливаются следующих классов точности:

1 - для плит исполнения 1;

1 и 2 - для плит исполнения 2.

Технические характеристики

Таблица 1 - Допуск плоскостности рабочих поверхностей плит при температуре от плюс 16 до плюс 24 °С для плит класса точности 1 и от плюс 14 до плюс 26°С для плит класса точности 2

Размеры плиты, мм	Допуск плоскостности для классов точности, мкм, не более
Размеры плиты, мм	1	2
250х250	8	16
400х400	12	25
630х400	16	30
1000х630	20	40
1600х1000	25	50
2000х1000	30	60

Таблица 2 - Шероховатость рабочих поверхностей механически обработанных чугунных плит (исполнения 2) по ГОСТ 2789-73

Размеры плит, мм	Параметр шероховатости Ra рабочих поверхностей, мкм, не более, плит классов точности
	1	2
От 250х250 До 630х400	0,63	1,25
От 1000х630 До 2000х1000	1,25

Шероховатость боковых поверхностей плит Ra < 5 мкм.

Шаброванные плиты имеют число пятен в квадрате со стороной 25 мм не менее 20 для плит класса точности 1.

Разность количества пятен в любых двух квадратах со стороной 25 мм не превышает пяти. Допуски перпендикулярности боковых поверхностей к рабочей поверхности и боковых поверхностей плит между собой не превышают 12-й степени точности по ГОСТ 24643-81 «Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Числовые значения».

Размеры плит, мм	Длина, мм, не более	Ширина, мм, не более	Высота, мм, не более	Масса, кг, не более
250х250	250	250	60	14
400х400	400	400	90	38
630х400	630	400	105	65
1000х630	1000	630	180	320
1600х1000	1600	1000	230	850
2000х1000	2000	1000	260	1100

Средний срок службы, лет, не менее 10.

Диапазон рабочих температур, °С от плюс 15 до плюс 25.

Относительная влажность воздуха, %, не более 80.

Знак утверждения типа

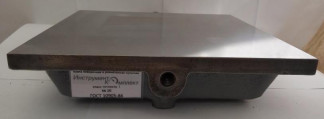

наносится на табличку (как указано на рисунках 1 и 2) и на титульный лист паспорта типографским методом.

Комплектность

Таблица 4 - Комплектность средств измерений

Наименование	Количество
Плита	1 шт.
Ручки (для плит размерами от 250х250 до 630х630 мм)	1 компл.
Опоры регулируемые (для плит размерами от 1000х630 до 2000х1000 мм)	1 компл.
Транспортная упаковка (крышка)	1 шт.
Паспорт	1 экз.

Поверка

осуществляется по документу МИ 2007-89 «ГСИ. Плиты поверочные и разметочные. Методика поверки».

Основное средство поверки:

уровень электронный BlueLEVEL с пределами допускаемой основной абсолютной погрешности ±(0,01 |a|+r), мм/м - в диапазоне ±0,5D, ±0,01 (2|a|-0,5D) мм/м - в диапазоне свыше ±0,5D (где а - измеренное значение, мм/м; r - дискретность отсчета, мм/м, D - верхний предел диапазона измерений) (рег. № 35557-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносятся на свидетельство о поверке.
