Усилители сигналов ВЧ VCH-605, 65378-16

Усилители сигналов ВЧ VCH-605 (далее - усилители) предназначены для усиления и воспроизведения синусоидальных сигналов 5, 10 и 100 МГц.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	65378-16
Наименование СИ	Усилители сигналов ВЧ
Обозначение типа СИ	VCH-605
Изготовитель	Акционерное общество «Время-Ч» (АО «Время-Ч»), г. Нижний Новгород
Год регистрации	2016
Срок свидетельства	06.10.2021
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

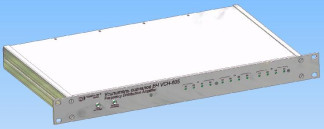

Конструктивно усилитель выполнен в виде моноблока, в металлическом корпусе стоечного варианта.

Функционально усилители состоят из трех усилителей с одним входом и четырьмя выходами каждый, устройства вывода RS-232, узла индикации, блока питания и преобразователя АС/DC. Все входные и выходные разъемы расположены на задней панели.

Принцип действия усилителей основан на усилении и размножении сигналов по трем независимым каналам с одним входом и четырьмя выходами.

Синусоидальный входной сигнал поступает на усилитель, который усиливает и размножает сигнал на четыре выхода. На выходе усилителя установлен детектор для передачи информации о наличии/отсутствии сигнала в устройство вывода RS-232, которое передает сообщение, при подключенном компьютере, о состоянии выходов усилителя. Узел индикации обеспечивает светодиодную индикацию о наличии/отсутствии сигнала на выходе усилителя.

Технические характеристики

Таблица 1

Наименование параметра или характеристики	Значение характеристики
Номинальные значения частоты синусоидального входного/выходного сигнала, Гц	5106; 1107 1106
Максимальная мощность входного сигнала, дБм, не более	17
Коэффициент усиления вход/выход, дБ, не более	(0±1)
Развязка между каналами, дБ, не более: - на частоте 5 и 10 МГц - на частоте 100 МГц	минус 120 минус 100
Спектральная плотность мощности фазовых шумов на частоте 5 и 10 МГц, дБн/Гц, не более: - частота отстройки 1 Гц - частота отстройки 10 Гц - частота отстройки 100 Гц - частота отстройки 1 кГц - частота отстройки 10 кГц	минус 141 минус 150 минус 155 минус 160 минус 163
Спектральная плотность мощности фазовых шумов на частоте 100 МГц, дБн/Гц, не более: - частота отстройки 1 Гц - частота отстройки 10 Гц - частота отстройки 100 Гц - частота отстройки 1 кГц - частота отстройки 10 кГц	минус 130 минус 145 минус 150 минус 155 минус 160
Среднее квадратическое относительное двухвыборочное отклонение частоты (вносимая усилителем нестабильность частоты) на интервале времени измерения 1 с, не более	4,0-10-14
Гармонические искажения вносимые усилителем на частотах 5 МГц и 10 МГц, дБ, не более	минус 40
Гармонические искажения вносимые усилителем на частотах 100 МГц, дБ, не более	минус 35
Температурный коэффициент изменения фазы выходных сигналов, пс/°С, не более	5
Время установления рабочего режима, ч, не более	2
Средний срок службы, лет, не менее	15
Наработка на отказ, ч, не менее	20000
Г абаритные размеры (ширина х высота х глубина), мм, не более	483 х 44 х 310
Масса, кг, не более: - усилителя - усилителя в транспортной таре	12 25
Напряжение питания от сети переменного тока, В	от 100 до 240
Напряжение питания от сети постоянного тока, В	от 22 до 30
Потребляемая мощность от сети переменного тока, В А, не более	45
Потребляемая мощность от сети питания постоянного тока, Вт, не более	40

Наименование параметра или характеристики

Значение

характеристики

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

- атмосферное давление, кПа

- относительная влажность при температуре воздуха 25 °С, %

от 5 до 40 от 84 до 106 до 80

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом (в верхнем правом углу) и в виде наклейки на лицевую панель усилителей.

Комплектность

Комплект поставки усилителей включает:

- усилитель сигналов ВЧ VCH-605 ЯКУР.468732.022 - 1 шт.;

- кабель сетевой SCZ-1 - 1 шт.;

- кабель питания ЯКУР.685650.062 - 1 шт.;

- руководство по эксплуатации ЯКУР.468732.022РЭ - 1 шт.;

- методика поверки ЯКУР.468732.022РЭ1 - 1 шт.;

- формуляр ЯКУР.468732.022ФО - 1 шт.;

- упаковка ЯКУР.411915.078 - 1 шт.;

- ящик укладочно-транспортный ЯКУР.323361.032 - 1 шт.

Поверка

осуществляется по документу ЯКУР.468732.022РЭ1 «Усилитель сигналов ВЧ VCH-605. Руководство по эксплуатации. Методика поверки», Приложение Б, утверждённому начальником ФГБУ «ГНМЦ Минобороны России» 15 апреля 2016 г.

Основные средства поверки:

- стандарт частоты и времени водородный Ч1-1007 (рег. № 40466-09): номинальное значение частоты выходных сигналов 1 Гц, 5; 10; 100 МГц, нестабильность частоты выходного

сигнала (СКДО) при ти = 1 с - 5,0-10" , при ти = 1 ч - 9,0-10" , где ти - интервал времени измерений;

- компаратор частотный VCH-314 (рег. № 35266-07): номинальные значения частоты входных сигналов 5; 10; 100 МГц, нестабильность частоты, вносимая компаратором при ти = 1 с - 2,010-14, при ти = 100 с - 1,510-15;

- анализатор фазовых шумов TSC 5120A (рег. № 30822-05): диапазон частот от 5 до 30 МГц; спектральная плотность фазовых шумов на частоте 1 Гц - 145 дб/Гц и на частоте 10 кГц - 175 дб/Гц;

- анализатор фазовых шумов TSC 5125A (рег. № 43863-10): диапазон частот от 10 до 400 МГц; спектральная плотность фазовых шумов на частоте 1 Гц - 145 дб/Гц и на частоте 10 кГц - 175 дб/Гц;

- генератор ВЧ К9310А (рег. № 61497-15): диапазон частот до 2 ГГц, разрешение по частоте 0,1 Гц;

- анализатор спектра Е4402В (рег. № 23670-08): диапазон частот до 2 ГГц, пределы допускаемой относительной погрешности по частоте ±5 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на лицевую панель усилителей.
