| Номер в госреестре | 65381-16 |
| Наименование СИ | Уровнемеры радарные |
| Обозначение типа СИ | OPTIWAVE |
| Изготовитель | ООО "Кроне-Автоматика", Самарская обл. |
| Год регистрации | 2016 |
| Срок свидетельства | 06.10.2026 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры радарные OPTIWAVE (далее - уровнемеры) предназначены для измерений уровня различных жидких сред и сыпучих материалов.
Уровнемеры состоят и следующих функциональных блоков:
- приёмо-передающего устройства с антенной, которое служит для излучения и приема радиосигнала и соединения уровнемера с измеряемым процессом; антенна может иметь форму рупора, каплеобразную форму или форму волновода и может быть выполнена из металла (нержавеющая сталь, хастеллой и др.) или пластика (полипропилен, фторопласт и др.);
- измерительного преобразователя, выполняющего диагностику и управление, формирование радиосигнала, измерение разности частот и вычисление расстояния до поверхности; на основе введенных данных о геометрии емкости встроенный калькулятор позволяет вычислить уровень, объём или массу измеряемой среды; опционально измерительный преобразователь может быть оснащен встроенным дисплеем для индикации и управления.
Принцип действия уровнемеров основан на частотном методе измерения расстояния до объекта (метод FMCW, Frequency-Modulated Continuous Wave), при котором в уровнемере формируется и излучается радиосигнал с линейно изменяющейся частотой. За счет того, что отраженный сигнал проходит путь от антенны до измеряемой среды и обратно, разность частот сформированного и отраженного сигналов пропорциональна расстоянию от антенны до измеряемой среды. Уровнемер измеряет эту разность частот и вычисляет уровень измеряемой среды.
Уровнемеры формируют выходную информацию по токовому сигналу от 4 до 20 мА плюс HART или по протоколам связи Profibus PA/DP, Foundation Fieldbus.

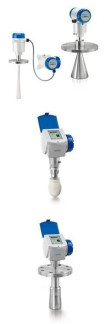

Уровнемеры радарные OPTIWAVE имеют следующие исполнения:
- 5200 C/F - применяется для измерения уровня жидкостей, сжиженных газов, паст и сыпучих продуктов (шламов, гранул, порошков и прочее); выпускаются компактного (С) или разнесенного (F) исполнения.
- 6300 С - применяется для измерения уровня сыпучих продуктов (шламов, гранул порошков и прочее).
- 7300 С -применяется для измерения уровня жидкостей, сжиженных газов, паст и суспензий.
Встроенное программное обеспечение (ПО) уровнемеров используется для измерений уровня различных жидких сред и сыпучих материалов, передачи результатов измерения, настройки, самодигностики уровнемера и архивирования измеренных данных. На заводе-изготовителе «прошивается» ПО, которое защищено от несанкционированного доступа паролем. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение | ||
| 5200 | 6300 | 7300 | |
| Идентификационное наименование ПО | VF50R/SF50R | VF63R/SF63R | VF70R/SF70R |
| Номер версии (идентификационный номер) ПО | 1.ХХ.ХХ | 2.ХХ.ХХ.ХХ | 2.ХХ.ХХ.ХХ |
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2
| Наименование параметра | Значение | ||
| 5200 C/F | 6300 C | 7300 C | |
| Верхний предел измерений уровня, мм | 30 000 | 80 000 | 80 000 |
| Пределы допускаемой абсолютной погрешности2) при измерении до 10 м, мм | ±10 (±5)1) | ±3 | ±3 |
| Пределы допускаемой относительной погрешности2) при измерении от 10 до 30 м, % | ±0,10 (±0,05)1) | ±0,03 | ±0,03 |
| Пределы допускаемой относительной погрешности2) при измерении свыше 30 м, % | ±0,10 | ±0,10 | |
| Разрешающая способность, мм | 1 | 1 | 1 |
| Температура окружающей о/~' среды, С | от -53 до +80 | от -40 до +80 | |
| Давление измеряемой среды, МПа | от -0,1 до +403) | от -0,1 до +10 (спец. версии до 13,3) | |
| Допустимая температура на фланце, оС | от -60 до +250 | от -50 до +200 | от -50 до +200 |
| Напряжение питания постоянного тока, В | от 9 до 36 | от 10 до 36 | |
| Примечания 1) при специальной калибровке 2) пределы допускаемой погрешности указаны для оценки результатов измерений уровня как по встроенному индикатору (при наличии), так и по выходному токовому сигналу 3) для версии с фланцевой системой BM 70-702 | |||
наносится на корпус уровнемеров методом аппликации и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплект поставки уровнемеров приведен в таблице 3.
Таблица 3
| Наименование | Количество |
| Уровнемер радарный OPTIWAVE | 1 шт. (исполнение по заказу) |
| Руководство по эксплуатации | 1 экз. |
| Паспорт | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 208-004-2016 «ГСИ. Уровнемеры радарные OPTIWAVE. Методика поверки», утвержденному ФГУП «ВНИИМС» «25» мая 2016 г.
Основные средства поверки:
- установка эталонная поверочная уровнемерная 2-го разряда, ГОСТ 8.477-82
- рулетка измерительная, 2-й класс точности, ГОСТ 7502-98;
- дальномер Leica DISTO X310 (рег.№ 50417-12).
Знак поверки наносится в паспорт или на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерения уровня жидкости
