Измерители крутящего момента силы MW, 65391-16

65391-16
Измерители крутящего момента силы MW (далее - измерители) предназначены для измерений крутящего момента силы.
Карточка СИ
Номер в госреестре 65391-16
Наименование СИ Измерители крутящего момента силы
Обозначение типа СИ MW
Изготовитель Компания "Manner Sensortelemetrie GmbH", Германия
Год регистрации 2016
Срок свидетельства 19.10.2026
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Измерители крутящего момента силы MW (далее - измерители) предназначены для измерений крутящего момента силы.

Описание

Принцип действия измерителей основан на измерении электрического сигнала разбаланса тензорезисторов, соединенных в мостовую схему и расположенных на чувствительном элементе ротора датчика измерителя.

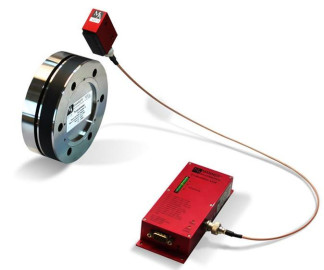

Конструктивно измеритель состоит из датчика крутящего момента силы, измерительное упругое тело которого и фланцы для ввода крутящего момента силы изготовлены в виде одной детали, приемной антенны и измерительного ресивера. Электрические сигналы разбаланса датчика крутящего момента силы через антенну поступают в измерительный ресивер (блок оценки), где осуществляется их преобразование и обработка, с выводом значений на устройство индикации.

По заказу измеритель можно оснастить датчиком измерения частоты вращения.

Обозначение модификации: MW XNm(kNm), где MW - обозначение измерителя по каталогу производителя, Х - верхний предел измерений крутящего момента силы, Nm(kNm) -единица измерений крутящего момента силы

Измерители отличаются диапазонами измерений крутящего момента силы и габаритными размерами.

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические и технические характеристики измерителей

Модификация

Диапазон измерений крутящего момента силы, Нм*

Пределы допускаемой приведенной к верхнему пределу измерений погрешности крутящего момента силы, %

Г абаритные размеры, не более, Диаметр х Высота, мм

MW 20Nm

2 - 20

±0,1

078x40

MW 50Nm

5 - 50

±0,1

078x40

MW 100Nm

10 - 100

±0,1

0100x40

MW 200Nm

20 - 200

±0,1

0100x40

MW 500Nm

50 - 500

±0,1

0132x45

MW 1kNm

100 - 1000

±0,1

0132x45

MW 2kNm

200 - 2000

±0,1

0164x45

MW 3kNm

300 - 3000

±0,1

0164x45

MW 5kNm

500 - 5000

±0,1

0210x65

MW 10kNm

1000 - 10000

±0,1

0210x65

MW 20kNm

2000 - 20000

±0,1

0280x65

MW 50kNm

5000 - 50000**

±0,1

0425x100

MW 100kNm

10000 - 100000**

±0,1

0425x100

MW 200kNm

20000 - 200000**

±0,1

0500x120

MW 500kNm

50000 - 500000**

±0,1

0500x120

Выходное значение электрического сигнала при номинальном значении крутящего момента силы, не более, мА (В)

4 - 20 (±10)

Масса, не более, кг

60

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

20±5

60±20

* - указанные характеристики относятся к базовым модификациям и могут быть уменьшены по требованию заказчика; для идентификации номинального значения крутящего момента силы необходимо руководствоваться маркировкой датчика ротора измерителя и нормативнотехнической документацией на измеритель

** - диапазон измерений измерителей метрологически обеспечен в Российской Федерации до 20000 Нм.

Знак утверждения типа

наносится на корпус измерителя методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 2 - Комплектность

Измеритель крутящего момента силы MW (модификация по заказу)

1 шт.

Датчик измерения частоты вращения с кабелем

1 шт. *

Руководство по эксплуатации

1 экз.

* - по отдельному заказу

Поверка

осуществляется по ГОСТ Р 8.796-2012 «ГСИ. Измерители крутящего момента силы. Методика поверки».

Основные средства поверки:

-    установки поверочные (эталоны 1-го разряда) по ГОСТ Р 8.752-2011, относительная погрешность ±0,04 %;

-    национальные эталоны крутящего момента силы НМИ в рамках соглашения CIPM MRA - в диапазоне измерений свыше 20000 до 500000 Нм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

1    ГОСТ Р 8.752-2011 «ГСИ. Государственная поверочная схема средств измерений крутящего момента силы»

2    Техническая документация компании «Manner Sensortelemetrie GmbH», Германия

Зарегистрировано поверок 12
Поверителей 1
Актуальность данных 11.11.2024
65391-16
Номер в ГРСИ РФ:
65391-16
Производитель / заявитель:
Компания "Manner Sensortelemetrie GmbH", Германия
Год регистрации:
2016
Cрок действия реестра:
19.10.2026
