Устройство весоизмерительное специальное для заправки изделий компонентами топлива УВДМ, 65392-16

Назначение

Устройство весоизмерительное специальное для заправки изделий компонентами топлива УВДМ (далее устройство) предназначено для измерения массы компонента топлива (КТ), а также для проведения работ по выдаче установленных доз при заправке изделий (изделие - разгонный блок (РБ)).

Описание

Конструктивно устройство состоит из:

а)    грузоприемного устройства (ГПУ) с узлами встройки датчиков;

б)    комплекта датчиков;

в)    блока аналогово-цифрового преобразователя и интерфейса (БАЦПИ);

г)    стойки управления в составе:

-    конструктив стойки,

-    весовой терминал,

-    промышленный компьютер,

-    блок управления клапанами БУИМ,

-    принтер,

-    источник бесперебойного питания.

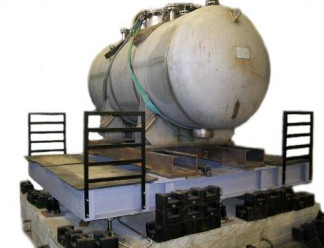

ГПУ устройств представляет собой платформу из конструкционной стали, опирающуюся по углам на четыре датчика, на которой располагается заправочная емкость для компонента топлива с присоединенными жидкостными и газовыми магистралями. Масса емкости входит в тарную нагрузку ГПУ.

Устройство имеет два режима работы:

-    режим статического взвешивания массы КТ в заправочной емкости;

-    режим заправки изделий компонентами топлива.

Режим заправки реализуется двумя методами:

-    заправка методом выдачи заданной дозы КТ из заправочной емкости в изделие по показаниям устройства;

-    заправка бака РБ методом первоначального полного заполнения бака РБ с последующим обратным сливом из бака РБ требуемой массовой дозы КТ в заправочную емкость, установленную на ГПУ устройства.

В последнем случае масса принятой дозы в заправочную емкость измеряется как масса нетто после выборки массы КТ, находящегося в заправочной емкости до приема дозы.

Принцип действия устройств основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее датчиков), возникающей под действием силы тяжести взвешиваемого топлива, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого компонента топлива. Электрические сигналы от датчиков подаются на блок аналогово-цифрового преобразователя и интерфейса БАЦПИ. В БАЦПИ сигналы суммируются, затем результирующий аналоговый сигнал преобразовывается в цифровой код, который по последовательному интерфейсу RS-485 передается в весовой терминал (ВТ). ВТ обрабатывает цифровые данные, вычисляет значения массы компонента топлива и выводит это значение на устройство индикации. Кроме того, полученное значение массы через последовательный интерфейс (RS-485) передается на промышленный компьютер (ПК). Программное обеспечение УВДМ позволяет производить изменение дискретности отсчета.

Программное обеспечение

Программное обеспечение (ПО) УВДМ реализовано аппаратно и является встроенным.

Метрологически значимым является ПО весоизмерительной части устройства (ВТ и БАЦПИ).

ПО весоизмерительной части УВДМ встроено и реализовано в БАЦПИ, установленном в непосредственной близости от ГПУ, и в весовом терминале, который, в свою очередь, встроен в стойку управления. Корпуса БАЦПИ и ВТ опломбированы заводскими голографическими наклейками, которые разрушаются при попытке их изъятия. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после

опломбирования. Номер версии основной программы ВТ отображается при включении ВТ на его дисплее. Кроме того, номер версии БАЦПИ, основной и интерфейсной программ ВТ постоянно отображены на наклейках, помещенных на корпусах микроконтроллеров, расположенных внутри корпусов БАЦПИ и ВТ и не могут быть изменены без нарушения пломб. Дополнительно для предотвращения воздействий и защиты законодательно контролируемых параметров служит административный пароль, защищающий коэффициенты ВТ от несанкционированного изменения. ПК, установленный в стойку управления, является периферийным цифровым устройством.

Программное обеспечение ПК в составе УВДМ разделено на метрологически значимую и метрологически незначимую части. Для метрологически значимой части ПО ПК по специальному алгоритму подсчитываются контрольные суммы, которые являются неизменными в течение всего периода эксплуатации ПО. Все контрольные суммы проверяются каждый раз при запуске ПО и, в случае изменения любой из контрольных сумм, дальнейшая работа ПО будет невозможна. Дополнительно, для проверки целостности всего ПО, также подсчитываются контрольные суммы и для метрологически незначимой части ПО, что позволяет контролировать санкционированные или несанкционированные изменения в метрологически незначимой части ПО ПК.

Идентификационный номер ПО отображается на индикаторе терминала во время запуска устройства.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Примечание

* - Символ «ХХ» в номере версии ПО относятся к метрологически не значимой части ПО.

** - Наименование ПО, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используются на устройстве при работе со встроенным ПО.

Технические характеристики

Таблица 2

Знак утверждения типа

наносится на эксплуатационную документацию и на фирменную табличку, расположенную на задней панели измерительной стойки.

Комплектность

Таблица 2

Поверка

осуществляется по документу МП 204-03-2016 «Устройство весоизмерительное специальное для заправки изделий компонентами топлива УВДМ. Методика поверки», утвержденному ФГУП «ВНИИМС» в августе 2016 г.

О сновные средства поверки: гири класса точности М1 по ГОСТ OIML R 111-1-2009. Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе «Техническое описание».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и в паспорт устройства, так как условия эксплуатации устройств не обеспечивают сохранность знака поверки, нанесенного на устройство в течение всего интервала между поверками.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ТУ 4274-025-45081993-10 «Устройство весоизмерительное специальное для заправки изделий компонентами топлива УВДМ. Технические условия».
