Комплексы программно-технические Промысел-1, 65393-16

Назначение

Комплексы программно-технические «Промысел-1» (далее - комплекс) предназначены для измерения входных аналоговых сигналов (силы постоянного тока и напряжения постоянного тока) поступающих от средств измерений различных параметров технологических процессов (температуры, давления, расхода и др.) и преобразования измеренных значений в соответствии с заложенными алгоритмами. Комплекс также осуществляет прием и обработку дискретных сигналов, формирование выходных сигналов (аналоговых и цифровых) для автоматизированного управления в реальном масштабе времени технологическими процессами и объектами.

Описание

Комплекс является распределенной иерархической автоматизированной системой управления технологическими процессами объектов добычи, транспортировки, переработки и хранения нефти и газа и включает в свой состав:

-    верхний уровень - уровень оперативно-производственной службы (уровень ОПС). На уровне ОПС осуществляется сбор и хранение измеренных данных с помощью специального программного обеспечения (далее - ПО верхнего уровня), а также оперативный контроль и анализ хода технологических процессов, состояния оборудования, оперативное руководство и контроль за проведением технического и ремонтного обслуживания оборудования, дистанционное управление оборудованием, как в нормальных режимах функционирования, так и в переходных, соблюдение заданных технологических режимов;

-    средний уровень - уровень систем автоматического управления (уровень САУ). На уровне САУ осуществляется измерение и обработка аналоговых сигналов, а также управление работой конкретного технологического оборудования для поддержания хода технологического процесса в заданных границах в обычном режиме, сигнализация неисправностей и противоаварийная защита оборудования и персонала.

Комплекс является проектно-компонуемым изделием и состоит из следующих аппаратно-выделенных компонент:

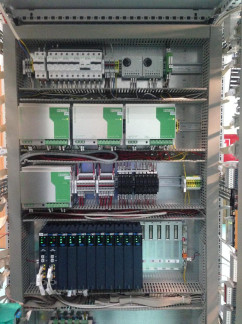

-    шкаф (шкафы) управления системы автоматизированного управления технологическим процессом или шкафы распределённой системы управления (РСУ);

-    шкаф (шкафы) управления системы противоаварийной защиты (СПАЗ);

-    шкаф (шкафы) устройств сопряжения с объектом (УСО) системы автоматизированного управления технологическим процессом;

-    шкаф (шкафы) УСО системы противоаварийной защиты;

-    шкаф (шкафы) коммуникационные;

-    шкаф (шкафы) серверные, включающие в себя серверы, систему хранения данных и систему резервного копирования и восстановления;

-    шкаф (шкафы) рабочих станций;

-    система отображения коллективного пользования (СОКП);

-    приемник сигналов точного времени ГЛОНАСС/GPS с антенно-фидерным устройством, реализован на базе устройства синхронизирующего ССВ-1Г (регистрационный № 58670-14) (далее - АФУ СЕВ);

-    пульт управления в составе:

-    конструктив пульта управления;

-    автоматизированные рабочие места (АРМ);

-    пульт управления СОКП;

-    пульт экстренного останова;

-    принтеры.

Принцип измерения комплекса заключается в измерении и преобразовании входных аналоговых сигналов в цифровую форму, обработке измерительной информации и формировании аналоговых и цифровых выходных сигналов. Измерительные сигналы (сила постоянного тока и/или напряжение постоянного тока по ГОСТ 26.011-80) от средств измерений с унифицированным выходным сигналом (не входят в состав комплекса) поступают на измерительные входа комплекса, где происходит их измерение и преобразование в цифровую форму при помощи измерительных компонент. Сигналы интерфейсов RS-485, RS-232, Ethernet, USB считываются и преобразуются при помощи преобразователей интерфейсов.

Сбор и обработка данных от объектов автоматизации должны выполняться шкафами управления УСО и шкафами управления СПАЗ, основными измерительными компонентами которых является оборудование сторонних производителей.
