| Номер в госреестре | 65396-16 |
| Наименование СИ | Длиномеры вертикальные |
| Обозначение типа СИ | V3, V4, V5, V6, V7, V8, V9, Vectra Touch, Mestra, Mestra Touch |
| Изготовитель | "TRIMOS S.A.", Швейцария |
| Год регистрации | 2016 |
| Срок свидетельства | 19.10.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Длиномеры вертикальные моделей V3, V4, V5, V6, V7, V8, V9, Vectra Touch, Mestra, Mestra Touch (далее - длиномеры) предназначены для измерений линейных размеров (высоты, толщины, глубины, диаметра, зазоров, межцентровых расстояний) и отклонения от перпендикулярности (модели V7, V9, Vectra Touch, Mestra, Mestra Touch) различных изделий.
Принцип действия длиномеров основан на считывании с измерительной шкалы значения измеряемой высоты, соответствующей интервалу перемещения измерительной каретки.
Конструктивно длиномеры состоят из станины, вертикальной колонны с направляющими и измерительной шкалой, измерительной каретки с держателем для контактных щупов, электронного блока с цифровым дисплеем, закрепленным на вертикальной колонне. Перемещение измерительной каретки осуществляется вручную с помощью механического винта, либо автоматически с помощью моторизованного привода, управляемого через функции электронного блока. Измерительная каретка снабжена механической системой установки измерительного усилия. Станины длиномеров могут быть оснащены воздушной подушкой для перемещения длиномера. Длиномеры могут быть оснащены системой температурной компенсации. Длиномеры моделей V7, V9, Vectra Touch, Mestra, Mestra Touch могут комплектоваться контактным электронным щупом для измерения отклонения от перпендикулярности. В комплект поставки длиномеров входит калибровочная мера.
Питание длиномеров осуществляется от зарядных блоков питания.
Длиномеры могут быть подключены к персональному компьютеру через протоколы связи RS232 и/или USB.
Значение величины перемещения каретки отображается на дисплее электронного блока или экране монитора компьютера.
Модели длиномеров отличаются пределами допускаемой абсолютной погрешности измерений линейных размеров. Исполнения длиномеров отличаются диапазоном измерений. Диапазон измерений длиномеров может быть расширен с использованием дополнительных щупов.
Длиномеры работают со встроенным программным обеспечением Mainbrd (далее - ПО), входящим в комплект поставки. ПО обеспечивает отображение величины перемещения измерительной каретки, осуществление измерений, запись, хранение и обработку результатов измерений.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Mainbrd |
| Номер версии (идентификационный номер) ПО | 2.XX |
| Цифровой идентификатор ПО | 4d00fdd1594880f9cba03cf8bcfb17c4 (MD5), файл «mainbrd.exe» |
При нормировании метрологических характеристик учтено влияние ПО.
Уровень защиты ПО по Р 50.2.077-2014 средний.
Основные метрологические и технические характеристики длиномеров представлены в таблицах 2-10.
V3
| Наименование параметра и единицы измерений | Значение параметра | |
| 400 | 700 | |
| Диапазон измерений линейных размеров, мм Расширенный диапазон измерений линейных размеров, мм | от 0 до 407 от 0 до 508 | от 0 до 711 от 0 до 812 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм | ±7 | ±8 |
| Отклонение колонны от перпендикулярности, мкм, не более | 10 | 15 |
| Дискретность измерений, мм | 0,001 | |
| Диапазон измерительного усилия, Н | от 0,75 до 1,50 | |
| Максимальная скорость перемещения каретки, м/с | 1 | |
| Масса, кг, не более | 21 | 24 |
| Г абаритные размеры, мм, не более | 780x280x270 | 1084x280x270 |
| Интерфейс | / PQ GO £ | RS232 |
| Номинальное напряжение питания, В | 12 (зарядный блок питания) | |
| Дисплей | Встроенный цифровой | |
Таблица 3 - Метрологические и технические характеристики длиномеров вертикальных модели
V4
| Наименование параметра и единицы измерений | Значение параметра | |
| 400 | 700 | |
| Диапазон измерений линейных размеров, мм Расширенный диапазон измерений линейных размеров, мм | от 0 до 407 от 0 до 719 | от 0 до 711 от 0 до 1023 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм | ±5 | ±7 |
| Отклонение колонны от перпендикулярности, мкм, не более | 10 | 15 |
| Дискретность измерений, мм | 0,001 | |
| Диапазон измерительного усилия, Н | от 0,75 до 1,50 | |
| Максимальная скорость перемещения каретки, м/с | 1 | |
| Масса, кг, не более | 21 | 24 |
| Г абаритные размеры, мм, не более | 780x280x270 | 1084x280x270 |
| Интерфейс | / PQ S £ | RS232 |
| Номинальное напряжение питания, В | 12 (зарядный блок питания) | |
| Дисплей | Встроенный цифровой | |
V5
| Наименование параметра и единицы измерений | Значение параметра | ||
| 400 | 700 | 1100 | |
| Диапазон измерений линейных размеров, мм Расширенный диапазон измерений линейных размеров, мм | от 0 до 407 от 0 до 719 | от 0 до 711 от 0 до 1023 | от 0 до 1110 от 0 до 1422 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм | ±(2,5+L*/300) | ||
| Отклонение колонны от перпендикулярности, мкм, не более | 5 | 8 | 11 |
| Дискретность измерений, мм | 0,001 | ||
| Диапазон измерительного усилия, Н | от 0,75 до 1,50 | ||
| Максимальная скорость перемещения каретки, мм/с Ручной режим Автоматический режим | 1000 75 | ||
| Масса, кг, не более | 21 | 24 | 33 |
| Габаритные размеры, мм, не более | 780x280x270 | 1084x280x270 | 1482x353x350 |
| Интерфейс | USB/RS232 | ||
| Номинальное напряжение питания, В | 12 (зарядный блок питания) | ||
| Дисплей | Встроенный цифровой | ||
| * Примечание L - здесь и далее измеряемая длина в миллиметрах. | |||
Таблица 5 - Метрологические и технические характеристики длиномеров вертикальных модели
V6
| Наименование параметра и единицы измерений | Значение параметра | ||
| 400 | 700 | 1100 | |
| Диапазон измерений линейных размеров, мм Расширенный диапазон измерений линейных размеров, мм | от 0 до 407 от 0 до 719 | от 0 до 711 от 0 до 1023 | от 0 до 1110 от 0 до 1422 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм | ±(2+L/400) | ||
| Отклонение колонны от перпендикулярности, мкм, не более | 5 | 8 | 11 |
| Дискретность измерений, мм | 0,001 | ||
| Диапазон измерительного усилия, Н | от 0,75 до 1,50 | ||
| Наименование параметра и единицы измерений | Значение параметра | ||
| 400 | 700 | 1100 | |
| Максимальная скорость перемещения каретки, мм/с Ручной режим Автоматический режим | 1000 75 | ||
| Масса, кг, не более | 21 | 24 | 33 |
| Г абаритные размеры, мм, не более | 780x280x270 | 1084x280x270 | 1482x353x350 |
| Интерфейс | USB/RS232 | ||
| Номинальное напряжение питания, В | 12 (зарядный блок питания) | ||
| Дисплей | Встроенный цифровой | ||
Таблица 6 - Метрологические и технические характеристики длиномеров вертикальных модели
V7
| Наименование параметра и единицы измерений | Значение параметра | ||||
| 400 | 700 | 1100 | 1800 | ||
| Диапазон измерений линейных размеров, мм Расширенный диапазон измерений линейных размеров, мм | от 0 до 407 от 0 до 719 | от 0 до 711 от 0 до 1023 | от 0 до 1110 от 0 до 1422 | от 0 до 1810 от 0 до 2012 | |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм | ±(2+L/400) | ±(2,5+L/300) | |||
| Отклонение колонны от перпендикулярности, мкм, не более | 4 | 6 | 10 | 15 | |
| Пределы допускаемой абсолютной погрешности измерений отклонения от перпендикулярности на длине не более 630 мм, мкм | ±(3,5+L/100) | ||||
| Дискретность измерений, мм | 0,001; 0,0001 | ||||
| Диапазон измерительного усилия, Н | от 0,75 до 1,50 | ||||
| Максимальная скорость перемещения каретки, мм/с Ручной режим Автоматический режим | 1000 75 | ||||
| Масса, кг, не более | 21 | 24 | 33 | 45 | |
| Габаритные размеры, мм, не более | 780x280 x270 | 1084x280 x270 | 1482x353 x350 | 2100x353 x350 | |
| Интерфейс | USB/ | RS232 | |||
| Номинальное напряжение питания, В | 12 (зарядный блок питания) | ||||
| Дисплей | Встроенный сенсорный | ||||
V8
| Наименование параметра и единицы измерений | Значение параметра | ||
| 400 | 700 | 1100 | |
| Диапазон измерений линейных размеров, мм Расширенный диапазон измерений линейных размеров, мм | от 0 до 407 от 0 до 719 | от 0 до 711 от 0 до 1023 | от 0 до 1110 от 0 до 1422 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм | ±(2+L/400) | ||
| Отклонение колонны от перпендикулярности, мкм, не более | 4 | 6 | 10 |
| Дискретность измерений, мм | 0,001; 0,0001 | ||
| Диапазон измерительного усилия, Н | от 0,75 до 1,50 | ||
| Максимальная скорость перемещения каретки, мм/с Ручной режим Автоматический режим | 1000 75 | ||
| Масса, кг, не более | 21 | 24 | 33 |
| Габаритные размеры, мм, не более | 780x280x270 | 1084x280x270 | 1482x353x350 |
| Интерфейс | USB/RS232 | ||
| Номинальное напряжение питания, В | 12 (зарядный блок питания) | ||
| Дисплей | Встроенный сенсорный | ||
Таблица 8 - Метрологические и технические характеристики длиномеров вертикальных модели
V9
| Наименование параметра и единицы измерений | Значение параметра | ||
| 400 | 700 | 1100 | |
| Диапазон измерений линейных размеров, мм Расширенный диапазон измерений линейных размеров, мм | от 0 до 407 от 0 до 719 | от 0 до 711 от 0 до 1023 | от 0 до 1110 от 0 до 1422 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм | ±(1,2+L/1000) | ||
| Отклонение колонны от перпендикулярности, мкм, не более | 4 | 6 | 10 |
| Наименование параметра и единицы измерений | Значение параметра | ||
| 400 | 700 | 1100 | |
| Пределы допускаемой абсолютной погрешности измерений отклонения от перпендикулярности на длине не более 630 мм, мкм | ±(3,5+L/100) | ||
| Дискретность измерений, мм | 0,001; 0,0001 | ||
| Диапазон измерительного усилия, Н | от 0,75 до 1,50 | ||
| Максимальная скорость перемещения каретки, мм/с Ручной режим Автоматический режим | 1000 75 | ||
| Масса, кг, не более | 21 | 24 | 33 |
| Габаритные размеры, мм, не более | 780x280x270 | 1084x280x270 | 1482x353x350 |
| Интерфейс | USB/RS232 | ||
| Номинальное напряжение питания, В | 9 (зарядный блок питания) | ||
| Дисплей | Встроенный сенсорный | ||
Таблица 9 - Метрологические и технические характеристики длиномеров вертикальных модели Vectra Touch
| Наименование параметра и единицы измерений | Значение параметра | ||||
| 300 | 600 | 1000 | 1500 | 2000 | |
| Диапазон измерений линейных размеров, мм Расширенный диапазон измерений линейных размеров, мм | от 0 до 305 от 0 до 567 | от 0 до 610 от 0 до 872 | от 0 до 1016 от 0 до 1278 | от 0 до 1524 от 0 до 1786 | от 0 до 2034 от 0 до 2296 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм | ±(2+L/400) | ±(2,5+L/300) | |||
| Отклонение колонны от перпендикулярности, мкм, не более | 4 | 6 | 10 | 15 | 25 |
| Пределы допускаемой абсолютной погрешности измерений отклонения от перпендикулярности на длине не более 630 мм, мкм | ±(3,5+L/100) | ||||
| Дискретность измерений, мм | 0,001; 0,0001 | ||||
| Диапазон измерительного усилия, Н | от 0,5 до 1,8 | ||||
| Максимальная скорость перемещения каретки, мм/с Ручной режим Автоматический режим | 1000 150 | ||||
| Наименование параметра и единицы измерений | Значение параметра | ||||
| 300 | 600 | 1000 | 1500 | 2000 | |
| Масса, кг, не более | 20 | 23 | 27 | 39 | 44 |
| Г абаритные размеры, мм, не более | 645x325 x330 | 925x325 x330 | 1357x325 x330 | 1866x325 x330 | 2376x325 x330 |
| Интерфейс | 2xRS232C/2xUSB (A и B) | ||||
| Номинальное напряжение питания, В | 28 (зарядный блок питания) | ||||
| Дисплей | Встроенный сенсорный | ||||
Таблица 10 - Метрологические и технические характеристики длиномеров вертикальных моделей Mestra и Mestra Touch
| Наименование параметра и | Значение параметра | ||
| единицы измерений | 300 | 600 | 1000 |
| Диапазон измерений линейных размеров, мм Расширенный диапазон измерений линейных размеров, мм | от 0 до 305 от 0 до 567 | от 0 до 610 от 0 до 872 | от 0 до 1016 от 0 до 1278 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм | ±(1,2+L/1000) | ||
| Отклонение колонны от перпендикулярности, мкм, не более | 4 | 6 | 10 |
| Пределы допускаемой абсолютной погрешности измерений отклонения от перпендикулярности на длине не более 630 мм, мкм | ±(3,5+L/100) | ||
| Дискретность измерений, мм | 0,001; 0,0001 | ||
| Диапазон измерительного усилия, Н | от 0,5 до 1,8 | ||
| Максимальная скорость перемещения каретки, мм/с Ручной режим Автоматический режим | 1000 150 | ||
| Масса, кг, не более | 20 | 23 | 27 |
| Габаритные размеры, мм, не более | 645x325x330 | 925x325x330 | 1357x325x330 |
| Интерфейс | 2xRS232C/2xUSB | ||
| Номинальное напряжение питания, В | 28 (зарядный блок питания) | ||
| Дисплей | Встроенный сенсорный | ||
Средний срок службы, лет - 7.
Наработка на отказ, ч - 25000.
- диапазон температуры окружающего воздуха, С 20,0±0,5;
- диапазон относительной влажности окружающего воздуха, % 50±5;
- диапазон атмосферного давления, кПа от 84,0 до 106,7.
наносится резиновым клише на титульный лист руководства по эксплуатации и на наружную сторону корпуса длиномеров в виде наклейки.
Комплектность длиномеров представлена в таблице 11.
Таблица 11
| Vectra Touch | Mestra | Mestra Touch | V3 | V4 | V5 | V6 | V7 | V8 | V9 | |
| Длиномер | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Держатель для контактных щупов * | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Контактный сферический щуп 04 мм * | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| Контактный сферический щуп 05 мм | 1 | 1 | 1 | |||||||
| Мера калибровочная | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Блок питания | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Комплект соединительных кабелей | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Комплект ключей | 1 | 1 | 1 | - | - | - | - | - | - | - |
| Стилус | 1 | 1 | 1 | - | - | - | - | - | - | - |
| Чехол | 1 | 1 | 1 | - | - | 1 | 1 | 1 | 1 | 1 |
| Сертификат Trimos | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Руководство по эксплуатации | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Методика поверки МП 2512-0001-2016 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| * Примечание Состав набора щупов и держателей формируется по требованиям заказчика. | ||||||||||
осуществляется по документу МП 2512-0001-2016 «Длиномеры вертикальные моделей V3, V4, V5, V6, V7, V8, V9, Vectra Touch, Mestra, Mestra Touch. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 15 марта 2016 г.
Основные средства поверки: меры длины концевые плоскопараллельные эталонные
3 разряда по ГОСТ Р 8.763-2011, система лазерная измерительная XL-80 ГРСИ № 35362-13, угольник поверочный УШ-0-630 по ГОСТ 3749-77, датчик силоизмерительный тензорезисторный категории точности 0,2 по ГОСТ 28836-90, плита поверочная 1-0-400x400 по ГОСТ 10905-86, секундомер, пределы допускаемой абсолютной погрешности измерений интервалов времени не более ±(9,6x10-6xТx+0,01) с, где ТХ - значение измеренного интервала времени, с.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

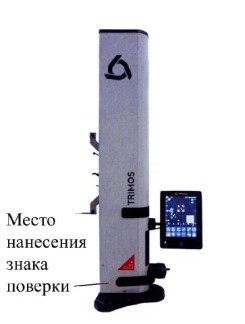

Знак поверки в виде наклейки наносится на наружную сторону вертикальной колонны длиномера.
приведены в эксплуатационном документе.
1 ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 x 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
2 Техническая документация фирмы «TRIMOS SA» (Швейцария).
| Зарегистрировано поверок | 41 |
| Поверителей | 12 |
| Актуальность данных | 21.11.2024 |
