| Номер в госреестре | 65398-16 |
| Наименование СИ | Контроллеры сигнальной точки программируемые индустриальные |
| Обозначение типа СИ | ПИК-СТ |
| Изготовитель | ЗАО "МГП "ИМСАТ", г.С.-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 19.10.2026 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры сигнальной точки программируемые индустриальные ПИК-СТ (далее -контроллеры) предназначены для измерения среднеквадратического значения напряжения переменного тока в контрольных точках электрических цепей и частоты в системах диспетчерского контроля железнодорожной автоматики, диагностирования устройств электрической централизации на железнодорожном транспорте.
Принцип действия аналоговых каналов контроллера основан на преобразовании аналогового сигнала в цифровой код 16-разрядным АЦП и последующей его обработкой с использованием специализированного программного обеспечения, находящегося в памяти микропроцессоров модулей каналов контроллера.
Контроллер содержит шестнадцать независимых гальванически изолированных измерительных каналов с раздельными аналоговыми входами. Каждый канал осуществляет цикличные измерения среднеквадратического значений напряжения частотой 50 Гц с последующей передачей этих значений по запросу концентратора. Кроме того, контроллер содержит восемь гальванически изолированных каналов измерения напряжения с раздельными входами. Эти каналы осуществляют цикличные измерения среднеквадратического напряжений частотой 25 Гц с последующей передачей измерений по запросу концентратора. В процессорном модуле контроллера находится канал измерения частоты и напряжения питания сигнальной точки.
Прибор имеет модульную структуру построения.

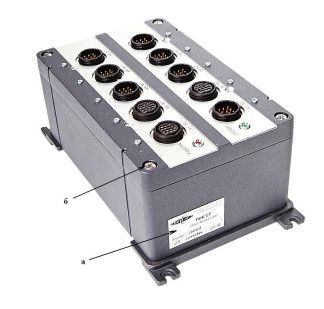

Конструктивно контроллер выполнен в литом алюминиевом герметичном корпусе с герметичными разъемами подключения к контролируемым цепям, интерфейсным линиям и внешнему источнику питания.
На верхней крышке контроллера находятся два световых индикатора: индикатор «РАБОТА» (мигает при включенном электропитании, в процессе штатной работы программы процессорного модуля) и индикатор «ОБМЕН» (светится при наличии сигналов в модемной линии).
Контроллер обеспечивает работу в круглосуточном режиме.
ПО СИ «ПИК-СТ» предназначено для вычислений и хранения измерительной информации. ПО СИ «ПИК-СТ» является внутренним программным обеспечением, которое записывается в память прибора при производстве и закрыто на аппаратном уровне от изменения и считывания.
Идентификационные данные ПО отсутствуют.
Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «ВЫСОКИЙ».
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерения среднеквадратического значения напряжения переменного тока частотой 50 Гц в 16-ти каналах аналоговых измерений, В | от 1 до 250 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерения напряжения переменного тока в каналах аналоговых измерений, % | ±2,5 |
| Диапазон измерения среднеквадратического значения напряжения частотой 25 Гц в 4 каналах измерений напряжения рельсовых цепей, В | от 0,01 до 27 |
| Пределы допускаемой относительной погрешности измерения напряжения переменного тока в каналах измерений напряжения рельсовых цепей, % | ±2,5 |
| Диапазон измерения среднеквадратического значения напряжения частотой 25 Гц в 4 каналах низковольтных рельсовых цепей, В | от 0,01 до 1 |
| Пределы допускаемой относительной погрешности измерения среднеквадратического значения напряжения в 4 каналах низковольтных рельсовых цепей, % 0,01 - 0,099 В 0,1 - 1,0 В | ±5 ±2,5 |
| Диапазон измерения напряжения питания сигнальной точки в диапазоне частот 45 -55 Гц, В | от 80 до 250 |
| Пределы допускаемой относительной погрешности измерения напряжения питания сигнальной точки, % | ±2,5 |
| Диапазон измерения частоты напряжения питания сигнальной точки, Гц | от 45 до 55 |
| Пределы допускаемой относительной погрешности измерения частоты напряжения питания сигнальной точки, % | ±0,5 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Электропитание от источника постоянного тока, В | от 11 до 35 |
| Мощность, потребляемая от источника тока, Вт, не более | 4 |
| Г абаритные размеры, мм, не более | 166х303х122 |
| Масса, кг, не более | 4,0 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при 25 °С, % - атмосферное давление, кПа | от - 40 до + 40 100 от 84 до 106,7 |
| Среднее время наработки на отказ, ч, не менее | 65000 |
| Средний срок службы, лет, не менее | 15 |
наносят методом металлографии на фирменную планку, закрепленную на корпусе с левой стороны прибора, на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средств измерений
| Наименование изделий | Обозначение документа | Количество |
| Контроллер сигнальной точки программируемый индустриальный ПИК-СТ | ПРКТ.463433.001 | 1 |
| Руководство по эксплуатации | ПРКТ.463433.001 РЭ | 1 |
| Методика поверки | ПКРТ.463433.002МП | 1 |
| Паспорт | ПРКТ.463433.001 ПС | 1 |
| Монтажный комплект | 1 | |
| Примечание: количество экземпляров документов на партию ПИК-СТ устанавливается по согласованию с заказчиком, но не менее одного документа каждого вида на партию в количестве до 10 штук | ||
осуществляется по документу ПККТ.463433.002МП-ЛУ «Контроллеры сигнальной точки программируемые индустриальные ПИК-СТ. Методика поверки», утвержденному ФБУ «Тест-С.-Петербург» 27.04.2016 г.
Основные средства поверки:
1. Калибратор универсальный Н4-11, (Госреестр 25610-03):
- воспроизведение напряжения переменного тока (1- 250,0) В, в диапазоне (45 - 55) Гц, ПГ ±[(0,1 - 0,3) % Иуст.+ (0,02- 0,1) Ш %];
- воспроизведение напряжения переменного тока частотой 25 Гц, (0,01 - 27) В, ПГ ±(1 % Цуст.+ 0,1Ш ) %.
2. Частотомер электронно-счетный Ч3-63, (Госреестр 9084-90), предел измерений от 45 до 55 Гц, ПГкг ±1,5 10-7
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки при первичной поверке наносится на паспорт, при периодической -на контроллер.
приведены в эксплуатационном документе.
1 ГОСТ Р 8.648 -08. «ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц».
2 ГОСТ 8.129-99 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты».
3 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
4 ГОСТ 32.146-2000 «Аппаратура железнодорожной автоматики, телемеханики и связи. Общие технические условия».
5 ПРКТ.463433 ТУ. «Контроллеры сигнальной точки программируемые индустриальные ПИК-СТ. Технические условия».
