| Номер в госреестре | 65401-16 |
| Наименование СИ | Устройства контроля сопротивления изоляции |
| Обозначение типа СИ | A-ISOMETER IRDH375B-435 |
| Изготовитель | "Dipl.-Ing. W. Bender GmbH & Co. KG", Германия |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства контроля сопротивления изоляции A-ISOMETER IRDH375B-435 (далее по тексту - устройства) предназначены для автоматического непрерывного измерения и контроля сопротивления изоляции под рабочим напряжением изолированных от земли сетей переменного тока с гальванически связанными выпрямителями и для изолированных от земли сетей постоянного тока (IT - сетей).
Принцип действия устройства состоит в пропускании через контролируемую сеть оперативного, импульсного тока, управляемого микропроцессорным контролером (метод измерения АМРplus ). Измерительный импульс состоит из положительной и отрицательной составляющих одинаковой амплитуды. Длительность импульса задается автоматически в зависимости от параметров контролируемой сети. При замыкании на землю через место повреждения изоляции протекает оперативный ток определенного значения. Измерительный блок устройства определяет значение сопротивления изоляции, и по истечении времени обработки сигнала результат выводится на ЖК-дисплей или внешний показывающий прибор (килоомметр). При снижении сопротивления изоляции сети ниже установленных значений ALARM1/ALARM2, срабатывают соответствующие выходные реле сигнализации 1-ой и 2-ой ступени и загораются сигнальные светодиоды «ALARM 1 / 2», на ЖК-дисплее отображается измеренное значение сопротивления изоляции.
Устройство контроля сопротивления изоляции A-ISOMETER IRDH375B-435 используется для защиты от замыкания цепей возбуждения турбогенератора на землю. Цепь постоянного тока обмотки возбуждения турбогенератора подключается с помощью адаптера к измерительному входу устройства IRDH375B-435. Второй измерительный вход устройства IRDH375B-435 подключается к щётке вала турбогенератора. Устройства ГОЛЮ75В-435 позволяют осуществлять непрерывный мониторинг сопротивления изоляции в 3-х фазных сетях переменного тока - 3 (N) AC, в смешанных сетях переменного и постоянного тока -AC/DC и сетях постоянного тока - DC-сетях.
Устройство ГОЛЮ75В-435 осуществляет постоянный контроль подключения и автоматическую самодиагностику, имеет запоминающее устройство с часами реального времени для регистрации всех сигналов тревоги с фиксацией даты и точного времени.
Устройство содержит следующие основные узлы: микроконтроллер, АЦП, ЦАП, схема обработки сигналов, блок коммутации и ЖК-дисплей.
Устройство ГОЛЮ75В-435 размещено в корпусе из поликарбоната, предназначенном для монтажа в приборную панель. Рабочее положение приборов - горизонтальное.

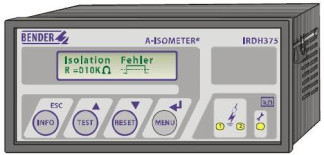

На передней панели устройства ГОЛЮ75В-435 расположены двухстрочный ЖК-дисплей, 4 кнопки управления («INFO», «RESET», «TEST» и «MENU»), тревожные светодиоды ALARM1 и ALARM2, индикатор системной ошибки. На задней панели устройства расположены контактные выводы (клеммы) для подачи питающего напряжения, измерительные входы для подключения к контролируемой системе переменного или постоянного тока, внешние кнопки «RESET» и «TEST», переключатель STAND BY, выводы сигнальных реле ALARM1, ALARM2, выводы реле системной ошибки, клеммы подключения внешнего килоомметра (0.. .400 мкА), разъем интерфейса RS-485.
Устройство имеет встроенный микроконтроллер, запрограммированный заводом-изготовителем «Dipl.-Ing. W. Bender GmbH & Co. KG». Встроенное программное обеспечение (ПО) представляет собой микропрограмму, предназначенную для обеспечения нормального функционирования. Оно реализовано аппаратно и является метрологически значимым. Изменение и/или обновление программного обеспечения не предусмотрено при эксплуатации устройства. Изменение настроек осуществляется посредством кнопок и ЖК-дисплея, расположенных на лицевой панели устройства.
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | D184 |
| Номер версии (идентификационный номер) ПО | Не ниже V1.8 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Основные метрологические и технические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений электрического сопротивления изоляции, кОм | от 1 до 10 000 |
| Пределы допускаемой относительной погрешности измерений электрического сопротивления изоляции в сетях постоянного и переменного тока, % | ±10 |
| Диапазон рабочего напряжения при измерении электрического сопротивления изоляции в сетях переменного тока в диапазоне частот от 50 до 400 Гц, В | от 10 до 793 |
| Диапазон рабочего напряжения при измерении электрического сопротивления изоляции в сетях постоянного тока, В | от 10 до 650 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от 0 до +45 от 30 до 80 от 84 до 106,7 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В | от 88 до 264 50 от 77 до 286 |
| Потребляемая мощность, В-А, не более | 14 |
| Средняя наработка на отказ, часов, не менее | 10 000 |
| Средний срок службы, лет, не менее | 10 |
| Габаритные размеры, мм, не более - высота - ширина - длина | 72 163,5 144 |
| Масса, кг, не более | 0,65 |
наносят на титульный лист руководства по эксплуатации типографским способом, методом трафаретной печати со слоем защитного покрытия - на лицевые панели устройств.
Таблица 2 - Комплектность
| Наименование | Количество |
| Устройства контроля сопротивления изоляции A-ISOMETER IRDH375B-435 Зав. №№1207000002; 1207000010; 1006006017 | 3 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 65401-16 «Устройства контроля сопротивления изоляции A-ISOMETER IRDH375B-435. Методика поверки», утвержденному ФГУП «ВНИИМС» в декабре 2015 года.
Основные средства поверки: магазин электрического сопротивления Р4830/2 (г.р. № 4614-74), диапазон измерений электрического сопротивления (0,1-122222) Ом, к.т. 0,05/2,5 • 10-6; магазин сопротивления Р403 (г.р. №1347-70), диапазон измерений электрического сопротивления от 0,1 до 1 МОм, к.т. 0,02; калибратор универсальный Fluke 9100 (г.р. №25985-09); магазин сопротивлений высокоомный RCB-3 (г.р. №24500-03); магазин сопротивления измерительный Р4001: диапазон измерений электрического сопротивления от 10 кОм до 10 МОм, к.т. 0,1.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель устройства в виде наклейки.
приведены в эксплуатационном документе.
1 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2 ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
3 "Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления».
4 Техническая документация фирмы-изготовителя «Dipl.-Ing. W. Bender GmbH & Co.
KG».
5 Приказ № 1034 от 09.09.2011 г. Министерства здравоохранения и социального развития «"Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности".
