Номер в госреестре | 65409-16 |
Наименование СИ | Источники питания постоянного тока |
Обозначение типа СИ | АКИП серий 1143, 1144, 1145, 1146, 1148, 1149, 1150, 1151, 1152 |
Изготовитель | "ITECH Electronic Co., Ltd.", Китай |
Год регистрации | 2016 |
Срок свидетельства | 19.10.2026 |
МПИ (интервал между поверками) | 2 года |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
Источники питания постоянного тока АКИП серий 1143, 1144, 1145, 1146, 1148, 1149,
1150, 1151, 1152 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
Источники представляют собой электронные устройства большой мощности (от 800 Вт до 15 кВт в зависимости от модификации), формирующие на выходе из напряжения сети питания регулируемые стабилизированные напряжение и силу постоянного тока. При этом напряжение сети выпрямляется и фильтруется. Полученные напряжение и сила постоянного тока измеряются и отображаются встроенными цифровыми вольтметром и амперметром.
По принципу действия источники относятся к импульсным источникам питания.
Источники могут функционировать в режимах стабилизации напряжения; стабилизации тока; локального управления; дистанционного управления.
Регулировка выходных напряжения и силы тока осуществляется независимо друг от друга. Источники оснащены встроенной памятью для записи значений выходных параметров.
Источники снабжены защитой от перегрузки по напряжению, по току, защитой от перегрева, защитой от неправильного подключения.
Источники могут работать совместно в режиме «Master/Slave» (кроме серии 1143) с помощью последовательного или параллельного соединений.

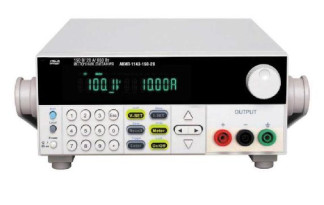

Конструктивно источники выполнены в металлических корпусах настольного исполнения, допускающих монтаж в приборную стойку. На передней панели источников расположены дисплеи вольтметра и амперметра, индикаторы, регуляторы, функциональные кнопки и выключатели, отверстия для вентиляции (кроме серии 1143). На задней панели расположены выходные клеммы (кроме серии 1143, у которой выходные клеммы находятся спереди), разъем (либо клеммы) для подключения напряжения питания, цифровые и аналоговый интерфейсы дистанционного управления (в зависимости от модификации), клеммы для подключения удаленной нагрузки, управляемый вентилятор охлаждения.
Источники изготавливаются в виде следующих модификаций:
- серия 1143: АКИП-1143-32-110, АКИП-1143-80-40, АКИП-1143-150-20, АКИП-1143-300-10, АКИП-1143-600-5;
- серия 1144: АКИП-1144-160-40, АКИП-1144-300-20, АКИП-1144-600-10, АКИП-1144-1200-5;
- серия 1145: АКИП-1145, АКИП-1145/1, АКИП-1145/1А, АКИП-1145/2, АКИП-1145/3, АКИП-1145/3А, АКИП-1145/4;
- серия 1146: АКИП-1146, АКИП-1146/1, АКИП-1146/2, АКИП-1146-80-120, АКИП-1146А-80-120, АКИП-1146-200-60, АКИП-1146 А-200-60;
- серия 1148: АКИП-1148 А-200-60;
- серия 1149: АКИП-1149А-200-120;
- серия 1150: АКИП-1150А-200-180;
- серия 1151: АКИП-1151А-200-240;
АКИП-1148-80-120, АКИП-1148 А-80-120, АКИП-1148-200-60,
АКИП-1149-80-240, АКИП-1149А-80-240, АКИП-1149-200-120,
АКИП-1150-80-360, АКИП-1150А-80-360, АКИП-1150-200-180,
АКИП-1151 -80-480, АКИП-1151А-80-480, АКИП-1151-200-240,
- серия 1152: АКИП-1152-80-600, АКИП-1152А-80-600, АКИП-1152-200-300, АКИП-1152-200-300.
Модификации источников отличаются между собой значениями выходных напряжения, тока, уровнем пульсаций, значением нестабильности напряжения и силы тока. Модификации источников с индексом «А» имеют дополнительные режимы работы с не нормируемыми метрологическими характеристиками.
Источники имеют встроенное программное обеспечение (ПО). Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения (ПО)
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
нет данных |
Номер версии (идентификационный номер ПО) |
не ниже 0.02 |
Цифровой идентификатор ПО |
нет данных |
Таблица 2 - Метрологические характеристики источников питания постоянного тока АКИП серии 1143
Характеристика |
Значение |
||||
АКИП-1143-32-110 |
АКИП-1143-80-40 |
АКИП-1143-150-20 |
АКИП-1143-300-10 |
АКИП-1143-600-5 |
|
Диапазон воспроизведения выходного напряжения, В |
от 0 до 32 |
от 0 до 80 |
от 0 до 150 |
от 0 до 300 |
от 0 до 600 |
Диапазон воспроизведения силы тока, А |
от 0 до 110 |
от 0 до 40 |
от 0 до 20 |
от 0 до 10 |
от 0 до 5 |
Максимальная выходная мощность, Вт |
850 |
850 |
850 |
850 |
850 |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения ивых1^ В |
±(0,0001 Шых+0,01) |
±(0,0001 Шых+0,01) |
±(0,0001 Шых+0,01) |
±(0,0001 Шых+0,06) |
±(0,0001 ивых+0,1) |
Пределы допускаемой абсолютной погрешности воспроизведения силы тока !вых2), А |
±(0,0011вых+0,02) |
±(0,0011вых+0,02) |
±(0,0011вых+0,02) |
±(0,0011вых+0,02) |
±(0,0011вых+0,01) |
Нестабильность выходного напряжения при изменении напряжения питания, В, не более |
±(0,0001 Шых+0,01) |
±(0,0001 Шых+0,01) |
±(0,0001 Шых+0,01) |
±(0,0001 Шых+0,06) |
±(0,0001 ивых+0,1) |
Нестабильность выходного напряжения при изменении силы тока нагрузки,В |
±(0,0001 Шых+0,01) |
±(0,0001 Шых+0,01) |
±(0,0001 Шых+0,01) |
±(0,0001 Шых+0,06) |
±(0,0001 ивых+0,1) |
Уровень пульсаций напряжения, мВ, не более(пиковое значение) |
80 |
80 |
80 |
160 |
150 |
Нестабильность силы тока при изменении напряжения питания, А, не более |
±(0,0011вых+0,02) |
±(0,0011вых+0,02) |
±(0,0011вых+0,02) |
±(0,001Твых+0,02) |
±(0,0011вых+0,01) |
Нестабильность силы тока при изменении напряжения на нагрузке, А, не более |
±(0,0011вых+0,02) |
±(0,0011вых+0,02) |
±(0,0011вых+0,02) |
±(0,001Твых+0,02) |
±(0,0011вых+0,01) |
Уровень пульсаций силы тока, мА, не более (среднеквадратическое значение) |
50 |
50 |
150 |
30 |
20 |
Примечание:
1) Цвых - значение напряжения на выходе источника по встроенному индикатору, В;
2) 1вых - значение силы тока на выходе источника по встроенному индикатору, А
Таблица 3 - Метрологические характеристики источников питания постоянного тока АКИП серии 1144
Характеристика |
Значение |
|||
АКИП-1144-160-40 |
АКИП-1144-300-20 |
АКИП-1144-600-10 |
АКИП-1144-1200-5 |
|
Диапазон воспроизведения выходного напряжения, В |
от 0 до 160 |
от 0 до 300 |
от 0 до 600 |
от 0 до 12003) |
Диапазон воспроизведения силы тока, А |
от 0 до 40 |
от 0 до 20 |
от 0 до 10 |
от 0 до 5 |
Максимальная выходная мощность, Вт |
3000 |
3000 |
3000 |
3000 |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения Цвых1^ В |
±(0,0001 Цвых+0,06) |
±(0,0001 Цвых+0,06) |
±(0,0001 Цвых+0,1) |
±(0,0001 Цвых+0,2) |
Пределы допускаемой абсолютной погрешности воспроизведения силы тока 1вых2), А |
±(0,001Твых+0,02) |
±(0,001Твых+0,02) |
±(0,0011вых+0,01) |
±(0,0011вых+0,01) |
Нестабильность выходного напряжения при изменении напряжения питания, В, не более |
±(0,0001 Цвых+0,06) |
±(0,0001 Цвых+0,06) |
±(0,0001 Цвых+0,1) |
±(0,0001 Цвых+0,2) |
Нестабильность выходного напряжения при изменении силы тока нагрузки, В |
±(0,0001 Цвых+0,06) |
±(0,0001 Цвых+0,06) |
±(0,0001 Цвых+0,1) |
±(0,0001 Цвых+0,2) |
Уровень пульсаций напряжения, мВ, не более(пиковое значение) |
200 |
250 |
300 |
600 |
Нестабильность силы тока при изменении напряжения питания, А, не более |
±(0,001Твых+0,02) |
±(0,001Твых+0,02) |
±(0,001Твых+0,02) |
±(0,0011вых+0,02) |
Нестабильность силы тока при изменении напряжения на нагрузке, А, не более |
±(0,001Твых+0,02) |
±(0,001Твых+0,02) |
±(0,001Твых+0,02) |
±(0,0011вых+0,02) |
Уровень пульсаций силы тока, мА, не более (среднеквадратическое значение) |
50 |
30 |
30 |
30 |
Примечание:
1) Цвых - значение напряжения на выходе источника по встроенному индикатору, В;
2) 1вых - значение силы тока на выходе источника по встроенному индикатору, А;
3) Погрешность нормируется до 1000 В
Характеристика |
Значение |
|
АКИП-1145 |
АКИП-1145/1, АКИП-1145/1А |
|
Диапазон воспроизведения выходного напряжения, В |
от 0 до 80 |
от 0 до 80 |
Диапазон воспроизведения силы тока, А |
от 0 до 60 |
от 0 до 60 |
Максимальная выходная мощность, Вт |
800 |
1200 |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения Ивых1), В |
±(0,0002 Шых+0,03) |
±(0,0002 Шых+0,03) |
Пределы допускаемой абсолютной погрешности воспроизведения силы тока 1вых2), А |
±(0,001Твых+0,06) |
±(0,001Твых+0,06) |
Нестабильность выходного напряжения при изменении напряжения питания, В, не более |
±(0,0002-Цвых+0,002) |
±(0,0002-Цвых+0,002) |
Нестабильность выходного напряжения при изменении силы тока нагрузки, В |
±(0,0001-Цвых+0,008) |
±(0,0001-Цвых+0,008) |
Уровень пульсаций напряжения, мВ, не более (пиковое значение) |
30 |
30 |
Нестабильность силы тока при изменении напряжения питания, А, не более |
±(0,0002Твых+0,002) |
±(0,0002Твых+0,002) |
Нестабильность силы тока при изменении напряжения на нагрузке, А, не более |
±(0,0011вых+0,01) |
±(0,0011вых+0,01) |
Уровень пульсаций силы тока, мА, не более (среднеквадратическое значение) |
20 |
20 |
Примечание:
1) Цвых - значение напряжения на выходе источника по встроенному индикатору, В;
2) 1вых - значение силы тока на выходе источника по встроенному индикатору, А
Таблица 5 - Метрологические и технические характеристики источников питания постоянного тока АКИП серии 1145
Характеристика |
Значение |
||
АКИП-1145/2 |
АКИП-1145/3, АКИП-1145/3А |
АКИП-1145/4 |
|
Диапазон воспроизведения выходного напряжения, В |
от 0 до 80 |
от 0 до 150 |
от 0 до 80 |
Диапазон воспроизведения силы тока, А |
от 0 до 120 |
от 0 до 30 |
от 0 до 120 |
Максимальная выходная мощность, Вт |
1800 |
1200 |
3000 |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения Цвых^, В |
±(0,0005 -Цвых+0,03) |
±(0,0005 Шых+0,03) |
±(0,0005 -ивых+0,03) |
Пределы допускаемой абсолютной погрешности воспроизведения силы тока 1вых2), А |
±(0,002 Твых+0,12) |
±(0,002 Твых+0,03) |
±(0,002 Твых+0,12) |
Характеристика |
Значение |
||
АКИП-1145/2 |
АКИП-1145/3, АКИП-1145/3А |
АКИП-1145/4 |
|
Нестабильность выходного напряжения при изменении напряжения питания, В, не более |
±(0,0002 Шых+0,02) |
±(0,0002 Шых+0,02) |
±(0,0002 Шых+0,02) |
Нестабильность выходного напряжения при изменении силы тока нагрузки, В |
±(0,0005 ивых+0,03) |
±(0,0005 Шых+0,03) |
±(0,0005 -ивых+0,03) |
Уровень пульсаций напряжения, мВ, не более(пиковое значение) |
80 |
60 |
80 |
Нестабильность силы тока при изменении напряжения питания, А, не более |
±(0,0002 1вых+0,01) |
±(0,0002 1вых+0,01) |
±(0,0002 1вых+0,01) |
Нестабильность силы тока при изменении напряжения на нагрузке, А, не более |
±(0,0011вых+0,03) |
±(0,0011вых+0,03) |
±(0,0011вых+0,03) |
Уровень пульсаций силы тока, мА, не более (среднеквадратическое значение) |
120 |
40 |
120 |
Примечание:
1) ивых - значение напряжения на выходе источника по встроенному индикатору, В;
2) 1вых - значение силы тока на выходе источника по встроенному индикатору, А
Таблица 6 - Метрологические и технические характеристики источников питания постоянного тока АКИП серии 1146
Характеристика |
Значение |
||
АКИП-1146 |
АКИП-1146/1 |
АКИП-1146/2 |
|
Диапазон воспроизведения выходного напряжения, В |
от 0 до 160 |
от 0 до 80 |
от 0 до 160 |
Диапазон воспроизведения силы тока, А |
от 0 до 120 |
от 0 до 240 |
от 0 до 120 |
Максимальная выходная мощность, Вт |
3000 |
6000 |
6000 |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения ивых1^ В |
±(0,0005 Шых+0,04) |
±(0,0005 Шых+0,04) |
±(0,0005-Шых+0,04) |
Пределы допускаемой абсолютной погрешности воспроизведения силы тока 1вых2), А |
±(0,002 Твых+0,12) |
±(0,002 Твых+0,24) |
±(0,002 Твых+0,12) |
Характеристика |
Значение |
||
АКИП-1146 |
АКИП-1146/1 |
АКИП-1146/2 |
|
Нестабильность выходного напряжения при изменении напряжения питания, В, не более |
±(0,0002 Цвых+0,02) |
±(0,0002 Цвых+0,02) |
±(0,0002 Цвых+0,02) |
Нестабильность выходного напряжения при изменении силы тока нагрузки, В |
±(0,0005 Цвых+0,04) |
±(0,0005 Цвых+0,04) |
±(0,0005 Цвых+0,04) |
Уровень пульсаций напряжения, мВ, не более(пиковое значение) |
150 |
100 |
150 |
Нестабильность силы тока при изменении напряжения питания, А, не более |
±(0,0002 Твых+0,02) |
±(0,0002 1вых+0,03) |
±(0,0002 1вых+0,02) |
Нестабильность силы тока при изменении напряжения на нагрузке, А, не более |
±(0,0011вых+0,04) |
±(0,001Твых+0,06) |
±(0,0011вых+0,04) |
Уровень пульсаций силы тока, мА, не более (среднеквадратическое значение) |
120 |
240 |
120 |
Примечание:
1) Цвых - значение напряжения на выходе источника по встроенному индикатору, В;
2) 1вых - значение силы тока на выходе источника по встроенному индикатору, А
Таблица 7 - Метрологические и технические характеристики источников питания постоянного тока АКИП серии 1146
Характеристика |
Значение |
|
АКИП-1146-80-120, АКИП-1146 А-80-120 |
АКИП-1146-200-60, АКИП-1146 А-200-60 |
|
Диапазон воспроизведения выходного напряжения, В |
от 0 до 80 |
от 0 до 200 |
Диапазон воспроизведения силы тока, А |
от 0 до 120 |
от 0 до 60 |
Максимальная выходная мощность, Вт |
1800 |
1800 |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения Цвых1), В |
±(0,0005 Цвых+0,03) |
±(0,0005 Цвых+0,1) |
Пределы допускаемой абсолютной погрешности воспроизведения силы тока 1вых2), А |
±(0,002 Твых+0,12) |
±(0,002 1вых+0,06) |
Нестабильность выходного напряжения при изменении напряжения питания, В, не более |
±(0,0001 Цвых+0,01) |
±(0,0001 Цвых+0,03) |
Нестабильность выходного напряжения при изменении силы тока нагрузки, В |
±(0,0001 Цвых+0,03) |
±(0,0001 Цвых+0,05) |
Уровень пульсаций напряжения, мВ, не более (пиковое значение) |
80 |
200 |
Нестабильность силы тока при изменении напряжения питания, А, не более |
±(0,0001 1вых+0,01) |
±(0,0011вых+0,01) |
Нестабильность силы тока при изменении напряжения на нагрузке, А, не более |
±(0,0005 1вых+0,03) |
±(0,0011вых+0,02) |
Уровень пульсаций силы тока, мА, не более (среднеквадратическое значение) |
120 |
60 |
Примечание:
1) Цвых - значение напряжения на выходе источника по встроенному индикатору, В;
2) 1вых - значение силы тока на выходе источника по встроенному индикатору, А
Таблица 8 - Метрологические и технические характеристики источников питания постоянного тока АКИП серии 1148
Характеристика |
Значение |
|
АКИП-1148-80-120, АКИП-1148А-80-120 |
АКИП-1148-200-60, АКИП-1148А-200-60 |
|
Диапазон воспроизведения выходного напряжения, В |
от 0 до 80 |
от 0 до 200 |
Диапазон воспроизведения силы тока, А |
от 0 до 120 |
от 0 до 60 |
Максимальная выходная мощность, Вт |
3000 |
3000 |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения Цвых1), В |
±(0,0005 Цвых+0,03) |
±(0,0005 Цвых+0,1) |
Пределы допускаемой абсолютной погрешности воспроизведения силы тока 1вых2), А |
±(0,002 Твых+0,12) |
±(0,002Твых+0,06) |
Нестабильность выходного напряжения при изменении напряжения питания, В, не более |
±(0,0001 Цвых+0,01) |
±(0,0001 Цвых+0,03) |
Нестабильность выходного напряжения при изменении силы тока нагрузки, В |
±(0,0001 Цвых+0,01) |
±(0,0001 Цвых+0,03) |
Уровень пульсаций напряжения, мВ, не более (пиковое значение) |
80 |
200 |
Нестабильность силы тока при изменении напряжения питания, А, не более |
±(0,0001 1вых+0,01) |
±(0,0011вых+0,01) |
Нестабильность силы тока при изменении напряжения на нагрузке, А, не более |
±(0,0005 1вых+0,03) |
±(0,001Твых+0,02) |
Уровень пульсаций силы тока, мА, не более (среднеквадратическое значение) |
120 |
60 |
Примечание:
1) Цвых - значение напряжения на выходе источника по встроенному индикатору, В;
2) 1вых - значение силы тока на выходе источника по встроенному индикатору, А
Таблица 9 - Метрологические и технические характеристики источников питания постоянного тока АКИП серии 1149
Характеристика |
Значение |
|
АКИП-1149-80-240, АКИП-1149А-80-240 |
АКИП-1149-200-120, АКИП-1149 А-200-120 |
|
Диапазон воспроизведения выходного напряжения, В |
от 0 до 80 |
от 0 до 200 |
Диапазон воспроизведения силы тока, А |
от 0 до 240 |
от 0 до 120 |
Максимальная выходная мощность, Вт |
6000 |
6000 |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения Цвых1), В |
±(0,0005 Цвых+0,03) |
±(0,0005 Цвых+0,1) |
Пределы допускаемой абсолютной погрешности воспроизведения силы тока 1вых2), А |
±(0,002 Твых+0,24) |
±(0,002 Твых+0,12) |
Нестабильность выходного напряжения при изменении напряжения питания, В, не более |
±(0,0001 Цвых+0,01) |
±(0,0001 Цвых+0,03) |
Характеристика |
Значение |
|
АКИП-1149-80-240, АКИП-1149А-80-240 |
АКИП-1149-200-120, АКИП-1149 А-200-120 |
|
Нестабильность выходного напряжения при изменении силы тока нагрузки, В |
±(0,0001 Шых+0,03) |
±(0,0001 Шых+0,05) |
Уровень пульсаций напряжения, мВ, не более (пиковое значение) |
80 |
200 |
Нестабильность силы тока при изменении напряжения питания, А, не более |
±(0,0001 1вых+0,01) |
±(0,00Т1вых+0,02) |
Нестабильность силы тока при изменении напряжения на нагрузке, А, не более |
±(0,0005 Твых+0,06) |
±(0,00Т1вых+0,02) |
Уровень пульсаций силы тока, мА, не более (среднеквадратическое значение) |
240 |
120 |
Примечание:
1) ивых - значение напряжения на выходе источника по встроенному индикатору, В;
2) 1вых - значение силы тока на выходе источника по встроенному индикатору, А
Таблица 10 - Метрологические и технические характеристики источников питания постоянного тока АКИП серии 1150
Характеристика |
Значение |
|
АКИП-1150-80-360, АКИП-1150А-80-360 |
АКИП-1150-200-180, АКИП-1150А-200-180 |
|
Диапазон воспроизведения выходного напряжения, В |
от 0 до 80 |
от 0 до 200 |
Диапазон воспроизведения силы тока, А |
от 0 до 360 |
от 0 до 180 |
Максимальная выходная мощность, Вт |
9000 |
9000 |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения ивых1), В |
±(0,0005 -ивых+0,03) |
±(0,0005-Шых+0,1) |
Пределы допускаемой абсолютной погрешности воспроизведения силы тока 1вых2), А |
±(0,002 1вых+0,36) |
±(0,002 Твых+0,18) |
Нестабильность выходного напряжения при изменении напряжения питания3), В, не более |
±(0,0001-Шых+0,01) |
±(0,0001-Шых+0,03) |
Нестабильность выходного напряжения при изменении силы тока нагрузки, В |
±(0,0001-Шых+0,03) |
±(0,0001-Шых+0,05) |
Уровень пульсаций напряжения, мВ, не более (пиковое значение) |
80 |
200 |
Нестабильность силы тока при изменении напряжения питания3), А, не более |
±(0,0001 1вых+0,01) |
±(0,0011вых+0,03) |
Нестабильность силы тока при изменении напряжения на нагрузке, А, не более |
±(0,0005 Твых+0,09) |
±(0,00Т1вых+0,02) |
Уровень пульсаций силы тока, мА, не более (среднеквадратическое значение) |
360 |
180 |
Примечание:
1) ивых - значение напряжения на выходе источника по встроенному индикатору, В;
2) 1вых - значение силы тока на выходе источника по встроенному индикатору, А;
3) Нормируются для однофазного напряжения питания
Характеристика |
Значение |
|
АКИП-1151 -80-480, АКИП-1151А-80-480 |
АКИП-1151 -200-240, АКИП-1151А-200-240 |
|
Диапазон воспроизведения выходного напряжения, В |
от 0 до 80 |
от 0 до 200 |
Диапазон воспроизведения силы тока, А |
от 0 до 480 |
от 0 до 240 |
Максимальная выходная мощность, Вт |
12000 |
12000 |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения Цвых1), В |
±(0,0005 Цвых+0,03) |
±(0,0005 Цвых+0,1) |
Пределы допускаемой абсолютной погрешности воспроизведения силы тока 1вых2), А |
±(0,002 Твых+0,48) |
±(0,002 Твых+0,24) |
Нестабильность выходного напряжения при изменении напряжения питания, В, не более |
±(0,0001 Цвых+0,01) |
±(0,0001 Цвых+0,03) |
Нестабильность выходного напряжения при изменении силы тока нагрузки, В |
±(0,0001 Цвых+0,03) |
±(0,0001 Цвых+0,05) |
Уровень пульсаций напряжения, мВ, не более (пиковое значение) |
80 |
200 |
Нестабильность силы тока при изменении напряжения питания, А, не более |
±(0,0001 1вых+0,01) |
±(0,0011вых+0,04) |
Нестабильность силы тока при изменении напряжения на нагрузке, А, не более |
±(0,0005 Твых+0,12) |
±(0,0011вых+0,02) |
Уровень пульсаций силы тока, мА, не более (среднеквадратическое значение) |
480 |
240 |
Примечание:
1) Цвых - значение напряжения на выходе источника по встроенному индикатору, В;
2) 1вых - значение силы тока на выходе источника по встроенному индикатору, А
Таблица 12 - Метрологические и технические характеристики источников питания постоянного тока АКИП серии 1152
Характеристика |
Значение |
|
АКИП-1152-80-600, АКИП-1152 А-80-600 |
АКИП-1152-200-300, АКИП-1152А-200-300 |
|
Диапазон воспроизведения выходного напряжения, В |
от 0 до 80 |
от 0 до 200 |
Диапазон воспроизведения силы тока, А |
от 0 до 600 |
от 0 до 300 |
Максимальная выходная мощность, Вт |
15000 |
15000 |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения Цвых1), В |
±(0,0005 Цвых+0,03) |
±(0,0005 Цвых+0,1) |
Пределы допускаемой абсолютной погрешности воспроизведения силы тока 1вых2), А |
±(0,002 1вых+0,6) |
±(0,002 Твых+0,3) |
Нестабильность выходного напряжения при изменении напряжения питания, В, не более |
±(0,0001 Цвых+0,01) |
±(0,0001 Цвых+0,03) |
Нестабильность выходного напряжения при изменении силы тока нагрузки, В |
±(0,0001 Цвых+0,03) |
±(0,0001 Цвых+0,05) |
Уровень пульсаций напряжения, мВ, не более (пиковое значение) |
80 |
200 |
Характеристика |
Значение |
|
АКИП-1152-80-600, АКИП-1152 А-80-600 |
АКИП-1152-200-300, АКИП-1152А-200-300 |
|
Нестабильность силы тока при изменении напряжения питания, А, не более |
±(0,0001 1вых+0,01) |
±(0,0011вых+0,05) |
Нестабильность силы тока при изменении напряжения на нагрузке, А, не более |
±(0,0005 Твых+0,15) |
±(0,001Твых+0,02) |
Уровень пульсаций силы тока, мА, не более (среднеквадратическое значение) |
600 |
300 |
Примечание:
1) Цвых - значение напряжения на выходе источника по встроенному индикатору, В;
2) 1вых - значение силы тока на выходе источника по встроенному индикатору, А
Таблица 13 - Общие технические характеристики источников питания постоянного тока АКИП серий 1143, 1144, 11^ |
, 4 , 4 , 4 , 5 , 5 5 ю |
Характеристика |
Значение |
Напряжение питания частотой 47-63 Гц, В |
|
- серии 1143, 1144, 1145, 1146 |
от 99 до 121, от 198 до 242 |
- модификации АКИП-1146-80-120, АКИП-1146-200-60; серии 1148, 1149, |
от 198 до 242 |
- серии 1150, 1151 |
от 198 до 242 или от 324 до 4181) |
- серия 1152 |
от 324 до 418 |
Потребляемая мощность, В • А, не более |
|
- модификации АКИП-1143-80-40, АКИП-1143-150-20, АКИП-1143-300-10, АКИП-1143-600-5, АКИП-1145 |
1100; |
- модификации АКИП-1143-32-110 |
1150 |
- модификации АКИП-1145/1, АКИП-1145/1А, АКИП-1145/2, АКИП-1145/3, АКИП-1145/3А, АКИП-1146-80-120, |
|
АКИП-1146-200-60, |
2280 |
- модификации 1146, АКИП-1145/4, серии АКИП-1144, серия 1148 |
3800 |
- модификации АКИП-1146/1, АКИП-1146/2, серия 1149, |
7600 |
- серия 1150 |
11400 |
- серия 1151 |
15200 |
- серия 1152 |
19000 |
Габаритные размеры (ширинахвысотахглубина), мм, не более |
|
- серия 1143, |
215x88x445 |
- серия 1144 |
439x88x462 |
- модификации АКИП-1145, АКИП-1145/1, АКИП-1145/1 А, АКИП-1145/3, АКИП-1145/3А |
415x44x500 |
- модификации АКИП-1145/2, АКИП-1145/4 |
439x90x500 |
- АКИП-1146 |
439x180x534 |
Характеристика |
Значение |
- АКИП-1146-80-120, АКИП-1146А-80-120, АКИП-1146-200-60, АКИП-1146 А-200-60, серия 1148 |
483x105x641 |
- серия 1149 |
483x194x641 |
- серия 1150 |
483x283x641 |
- серия 1151 |
483x423x641 |
- серия 1152 |
483x516x641 |
Масса, кг |
|
- серия 1143, |
6 |
- серия 1144 |
13 |
- модификации АКИП-1145, АКИП-1145/1(А), АКИП-1145/1А, АКИП-1145/3(А), АКИП-1145/3А |
8,5 |
- модификации АКИП-1145/2, АКИП-1145/4 |
17 |
- модификации АКИП-1146, АКИП-1146/1, АКИП-1146/2 |
34 |
- модификации АКИП-1146-80-120, АКИП-1146-200-60, серия 1148 |
17 |
- модификации АКИП-1149-80-240, АКИП-1149-200-120, АКИП-1150-200-180 |
35 |
- модификация АКИП-1150-80-360 |
53 |
- модификации АКИП-1151-80-480, АКИП-1151-200-240, АКИП-1152-200-300 |
74 |
- модификация АКИП-1152-80-600 |
92 |
Нормальные условия применения: |
|
- температура окружающего воздуха, °С |
от + 18 до + 28 |
- относительная влажность воздуха, % |
до 80 |
Рабочие условия применения: |
|
- температура окружающего воздуха, °С |
от 0 до + 40 |
- относительная влажность воздуха, % |
80 |
Условия хранения: |
|
- температура окружающего воздуха, °С |
от - 20 до + 70 |
- относительная влажность воздуха, % |
до 80 |
Примечание: 1) Определяется при заказе
наносится методом трафаретной печати со слоем защитного покрытия на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.
Комплектность источников приведена в таблице 14.
Таблица 14
Наименование |
Количество |
Примечание |
Источник питания |
1 шт. |
По заказу |
Кабель питания |
1 комплект |
Количество кабелей в комплекте может варьироваться в зависимости от мощности источника |
Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
1 экз. |
осуществляется по документу МП 206.1-024-2016 «Источники питания постоянного тока АКИП серий 1143, 1144, 1145, 1146, 1148, 1149, 1150, 1151, 1152. Методика поверки», утвержденному ФГУП «ВНИИМС» 15.08.2016 г.
Основные средства поверки: вольтметр универсальный В7-78/1 (рег. № 52147-12), шунт токовый АКИП-7501 (рег. № 49121-12), катушка электрического сопротивления Р310 (рег. № 1162-58); шунты измерительные стационарные с ограниченной взаимозаменяемостью 75 ШИСВ.1 (рег № 24112-02); микровольтметр В3-57 (рег. № 7657-80), нагрузка электронная АКИП-1303 (рег. № 38205-08), нагрузки электронные серий АКИП-1320, АКИП-1330, АКИП-1340 (рег. № 57756-14), нагрузки электронные АКИП серий АКИП-1350, 1360 (рег. № 60110-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к источникам питания постоянного тока АКИП серий 1143, 1144, 1145, 1146, 1148, 1149, 1150, 1151, 1152
1 ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
2 ГОСТ 14014-91. Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
3 ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
Зарегистрировано поверок | 3012 |
Поверителей | 64 |
Актуальность данных | 16.11.2024 |
