Осадкомеры О-1, 65418-16

Назначение

Осадкомеры О-1 (далее - осадкомеры) предназначены для сбора и сохранения выпавших жидких и твёрдых атмосферных осадков с последующим измерением их количества.

Описание

Принцип действия осадкомеров основан на измерении количества атмосферных осадков при помощи измерительной шкалы, нанесенной на измерительный стакан осадкомеров.

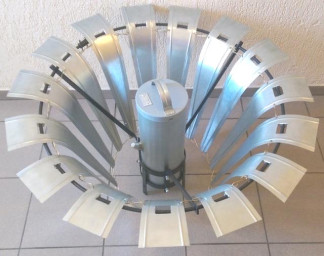

Осадкомеры представляют собой комплект, состоящий из приемного металлического сосуда, выполненного в форме цилиндра, тагана для установки приемных сосудов, ветровой защиты и измерительного стакана. Общий вид осадкомеров приведен на рисунке 1. Внешний вид и место нанесения знака поверки приведены на рисунке 2.

Внутри приемного сосуда 5 впаяна диафрагма 6, имеющая форму усеченного конуса с отверстием для стока осадков. Для уменьшения испарения осадков из приемного сосуда в летнее время отверстие диафрагмы прикрывается воронкой с небольшим отверстием в центре. Для слива собранных осадков в приемном сосуде имеется носик 9, закрывающийся колпачком 7, прикрепленном на цепочке, припаянной к приемному сосуду.

При переноске приемного сосуда, а также при таянии в нем твердых осадков, перед измерением их количества приемный сосуд закрывается крышкой 3. Приемный сосуд устанавливается в таган 13.

Для измерения количества осадков, собранных в приемном сосуде, служит специальный измерительный стакан. Каждое деление измерительного стакана соответствует 2 см3 жидких осадков или слою жидких осадков в приемном сосуде высотой 0,1 мм.

Ветровая защита состоит из щитков 1, изогнутых в верхней части и подвешенных на кольце 2, укрепленном на укосинах 10. Каждый щиток имеет две вырубки с ушками, сквозь которые проходит кольцо 2. Щитки скреплены между собой малыми кольцами 8. Верхние концы щитков отогнуты во внешнюю сторону и в собранном осадкомере находятся в одной горизонтальной плоскости с верхним срезом приемного сосуда.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1

Знак утверждения типа

наносится на паспортную табличку, расположенную на приемном сосуде осадкомеров, ударноточечным маркиратором и типографским способом на титульные листы эксплуатационной документации.

Комплектность

Комплектность приведена в таблице 2.

Таблица 2

Поверка

осуществляется по документу МЕКР.416131.001 МП «ГСИ. Осадкомеры О-1. Методика поверки», утвержденному ФБУ «Омский ЦСМ» 18.07.2016 г.

Основные средства поверки:

-    штангенциркуль ШЦ-1-200-0,05 по ГОСТ 166-89:диапазон измерений от 0 до 200 мм; пределы допускаемой погрешности ±0,05 мм;

-    весы электронные лабораторные HCB 1002 (рег. №60181-15): максимальная нагрузка 1000 г, класс точности по ГОСТ OIML R 76-1-2011 II (высокий);

-    термометр стеклянный ТЛ-4 исп. 2 (рег. №303-91): диапазон измерений от 0 до +55 °С; цена деления 0,1 °С;

барометр-анероид контрольный М-67 (рег. №3744-73): диапазон измерений от 610 до 790 мм рт. ст., пределы допускаемой погрешности измерения ±0,8 мм рт. ст.;

-    пипетка 1-1-2-25 по ГОСТ 29227-91: номинальная вместимость 25 см3, цена деления 0,2 см3, 2-ой класс;

-    колба 1-200-2 по ГОСТ 1770-74: номинальная вместимость 200 см3, 2-ой класс. Допускается применение аналогичных средств поверки, обеспечивающих

определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде оттиска поверительного клейма наносится в паспорт и на стенку измерительного стакана, входящего в состав осадкомеров.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости»

Наставления гидрометеорологическим станциям и постам. Выпуск 3. Часть I. МЕКР.416131.001 ТУ «Осадкомеры О-1. Технические условия»
