Государственный реестр средств измерений

Термометры сопротивления платиновые вибропрочные эталонные ПТСВ-9-2, ПТСВ-10-2, ПТСВ-11-2, ПТСВ-12-3, 65421-16

65421-16
Термометры сопротивления платиновые вибропрочные эталонные ПТСВ-9-2, ПТСВ-10-2, ПТСВ-11-2, ПТСВ-12-3 (далее - термометры) предназначены для измерений температуры жидких и газообразных сред в диапазоне от минус 200 до плюс 450 °С, а также как рабочие эталоны единицы температуры 2-го и 3-го разрядов при поверке рабочих средств измерений температуры.
Карточка СИ
Номер в госреестре 65421-16
Наименование СИ Термометры сопротивления платиновые вибропрочные эталонные
Обозначение типа СИ ПТСВ-9-2, ПТСВ-10-2, ПТСВ-11-2, ПТСВ-12-3
Изготовитель ООО НПП "ЭЛЕМЕР", г.Москва
Год регистрации 2016
Срок свидетельства 19.10.2026
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Термометры сопротивления платиновые вибропрочные эталонные ПТСВ-9-2, ПТСВ-10-2, ПТСВ-11-2, ПТСВ-12-3 (далее - термометры) предназначены для измерений температуры жидких и газообразных сред в диапазоне от минус 200 до плюс 450 °С, а также как рабочие эталоны единицы температуры 2-го и 3-го разрядов при поверке рабочих средств измерений температуры.

Описание

Принцип действия термометров заключается в использовании температурной зависимости электрического сопротивления платины. Основной частью термометра является чувствительный элемент (ЧЭПТ), представляющий собой резистор, в виде спирали из платиновой проволоки, размещенной в канале керамического каркаса. К каждому концу спирали приварены по два отрезка платинородиевой проволоки, идущих к разъему в головке термометра.

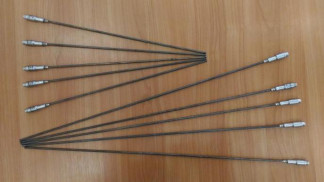

Корпус защитной арматуры термометра выполнен в виде металлической трубки, на которой закреплена головка с разъемом для подсоединения электроизмерительной аппаратуры. Трубка с ЧЭПТ и выводами заполнена порошком оксида алюминия.

Измерение сопротивления термометра осуществляется по четырех проводной схеме. Термометр имеет четыре вывода - два токовых и два потенциальных. В каждой паре выбор токовых и потенциальных выводов - произвольный.

Модификации ПТСВ-9-2, ПТСВ-10-2, ПТСВ-11-2, ПТСВ-12-3 отличаются диапазоном измерений температуры и длиной погружной части.

По устойчивости к климатическим воздействиям термометры соответствуют виду климатического исполнения УХЛ 4 по ГОСТ 15150-69.

По устойчивости к механическим воздействиям при эксплуатации термометры соответствуют группе исполнения N 3 по ГОСТ Р 52931-2008.

Технические характеристики

Таблица 1

Наименование характеристики

Значение характеристики

Модификации

ПТСВ-9-2

ПТСВ-10-2

ПТСВ-11-2

ПТСВ-12-3

Диапазон измерений температуры, °С

от-200 до +450

от -50 до + 450

от -50 до +232

от -50 до +450

Номинальное сопротивление при 0 °С, Ом

100

Допустимое отклонение номинального сопротивления, Ом, не более

0,2

Разряд по ГОСТ 8.558-2009

2

3

Нестабильность после выдержки в течение 5 ч при температуре верхнего и нижнего пределов измерений

0,004

0,007

Относительное сопротивление в точке, не менее

плавления галлия WTOoa

1,11795

тройной точки ртути WrrHg

0,844235

100 °С W100

1,3924

Пределы допускаемой доверительной абсолютной погрешности при доверительной вероятности 0,95, в диапазоне, °С

от -200 до -50 °С

±0,02

выше -50 до 0 °С

±0,02

±0,03

выше 0 до +150 °С

±0,01

±0,02

выше +150 до +230 °С

±0,02

±0,03

выше +230 до +450 °С

±0,02

-

±0,04

Рекомендуемый измерительный ток, мА

1

Показатель тепловой инерции, с, не более

9

Электрическое сопротивление изоляции между выводами и корпусом ПТСВ при температуре окружающей среды (20±5) °С и относительной влажности воздуха (60±15) %, МОм, не менее

при температуре 0 °С

100

при температуре 450 °С

100

Г абаритные размеры, мм общая длина

595±5

395±5

длина погружаемой части

550±5

350±5

диаметр головки

12±0,5

диаметр погружаемой части

4±0,2

Масса, кг, не более

0,047

0,036

Наименование характеристики

Значение характеристики

Модификации

ПТСВ-9-2 ПТСВ-10-2 ПТСВ-11-2 ПТСВ-12-3

Условия эксплуатации: температура окружающего среды, °С относительная влажность воздуха, %, не более

атмосферное давление, кПа

20,0±5,0

80

100±4

Средняя наработка на отказ, ч

1000

Средний срок службы, лет

5

Примечание:

1) ЧЭПТ без защитной арматуры имеет габаритные размеры (длина х диаметр): (64±1) мм х (2,8±0,2) мм, длина погружаемой части - (54±1) мм.

Знак утверждения типа

наносят на эксплуатационную документацию типографским способом. Комплектность средства измерений

Таблица 2

Наименование и шифр

Обозначение

Кол-во

Примечание

1 Термометр сопротивления

платиновый вибропрочный

эталонный

ПТСВ-9-2

ПТСВ-10-2

ПТСВ-11-2

ПТСВ-12-3

НКГЖ.408717.340

НКГЖ.408717.340-01

НКГЖ.408717.340-02

НКГЖ.408717.340-03

1 шт. 1 шт. 1 шт. 1 шт.

Модификация и вид исполнения - в соответствии с заказом

2 Соединительный кабель (1,5 м)

1 шт.

По требованию потребителя

3 Руководство по эксплуатации

НКГЖ.408717.340РЭ

1 экз.

4 Паспорт

НКГЖ.408712.011ПС

1 экз.

По требованию потребителя

5 Методика поверки

НКГЖ.408717.340МП

1 экз.

6 Свидетельство о поверке

1 экз.

Поверка

осуществляется по документу НКГЖ.408717.340МП «Термометры сопротивления платиновые вибропрочные эталонные ПТСВ-9-2, ПТСВ-10-2, ПТСВ-11-2, ПТСВ-12-3. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 28 февраля 2016 г.

Основные средства поверки:

-    термометр цифровой эталонный ТЦЭ-005/М2: диапазон измерений от 0 до 375 Ом, погрешность ±10-5 • Яизм;

-    набор однозначных мер электрического сопротивления термостатированный типа МС3050Т: номинальное сопротивление: 10 Ом, погрешность: ±0,0001%; 25, 100, 150 Ом, погрешность: ±0,0002%;

-    прецизионный термометрический мост F700B: погрешность измерений отношения сопротивлений 10-6;

-    термометр сопротивления платиновый ЭТС-25: диапазон измерений: от -50 до +660 °С, погрешность от ±0,001 до ±0,008 °С;

-    ампула тройной точки воды: воспроизводимая температура 0,01 °С, погрешность ±0,2 мК;

-    ампулы реперных точек: ртути (Hg), погрешность ±0,2 мК; галлия (Ga), погрешность ±0,2 мК; индия (In), погрешность ±0,5 мК; олова (Sn), погрешность ±0,3 мК; цинка (Zn), погрешность ±0,5 мК.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды;

ГОСТ Р 8.571-98. ГСИ. Термометры сопротивления платиновые эталонные 1-го и 2-го разрядов. Методика поверки;

ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры;

ГОСТ Р 51233-98 Термометры сопротивления платиновые эталонные 1 и 2 разрядов. Общие технические требования;

Технические условия ТУ 4211-120-13282997-2013. «Термометры сопротивления платиновые вибропрочные эталонные ПТСВ-4Г-2, ПТСВ-3Г-3, ПТСВ-8-3».
