| Номер в госреестре | 65424-16 |
| Наименование СИ | Комплексы измерительно-вычислительные для систем автоматического управления и регулирования |
| Обозначение типа СИ | Series 5M |
| Изготовитель | "Compressor Controls Corporation", США |
| Год регистрации | 2016 |
| Срок свидетельства | 19.10.2021 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительно-вычислительные для систем автоматического управления и регулирования Series 5M (далее - комплексы) предназначены для измерений и измерительных преобразований стандартизованных аналоговых выходных сигналов датчиков в виде напряжения и силы постоянного электрического тока, сопротивления, в том числе сигналов от термопреобразователей сопротивления и термопар, частоты периодических сигналов, регистрации и хранения измеренных значений, приема и обработки дискретных сигналов, формирования управляющих и аварийных аналоговых и дискретных сигналов по различным законам регулирования на основе измерений параметров технологических процессов.

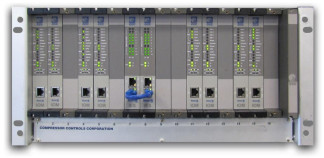

Комплексы Series 5M представляют собой многоканальные программно-управляемые измерительные устройства, воспринимающие аналоговые выходные сигналы датчиков, которые после их нормализации аналоговыми нормирующими измерительными преобразователями поступают на вход аналого-цифровых преобразователей (АЦП), входящих в состав программируемых контроллеров комплекса. Программное обеспечение комплекса предусматривает математическую обработку цифровой измерительной информации, поступающей от АЦП, с целью управления работой газовых и паровых турбин, противопомпажного регулирования компрессоров, распределения нагрузки между параллельно работающими турбоагрегатами, подавления помех и т.д. Цифровые сигналы после обработки поступают на цифро-аналоговые преобразователи контроллеров, в которых вырабатываются аналоговые управляющие сигналы для исполнительных механизмов.
Комплексы состоят из модулей связи, модулей ввода/вывода аналоговых и дискретных сигналов, станции контроля и управления TrainView и операторских панелей, включая:
IES - модуль сетевой коммуникационный Ethernet;
IOM - модуль управления и регулирования;
EIOM - модуль расширения входов-выходов;
FTA - устройство связи с объектом для аналоговых или дискретных сигналов;
СМ-1-xxx(-х) ^B-хх-хх-х) - измерительные преобразователи аналоговых сигналов, предназначенные для нормализации и гальванического разделения;
СМ-3-xxx - измерительные преобразователи частотных сигналов, предназначенные для нормализации и гальванического разделения.
Комплексы могут содержать дополнительные барьеры искрозащиты и гальванического разделения аналоговых сигналов.
Пломбирование комплексов Series 5M не предусмотрено.
Станция контроля и управления представляет собой рабочее место оператора технологического процесса и включает в себя:
- компьютер,
- пакет прикладных программ,
- технологический интерфейс оператора
Станция контроля и управления обеспечивает связь комплекса с оператором, визуальное наблюдение за состоянием измеряемых и контролируемых параметров объектов по мнемосхемам и графикам, вывод данных и отчетов о состоянии объекта и результатов измерений на экран и на печать, выдачу сигнализации, дистанционное управление регулирующей и дискретной аппаратурой, конфигурирование и программирование системы под конкретный объект, внесение текущих изменений в конфигурацию системы.
Панели оператора обеспечивают вывод информации о процессе, ввод запросов и параметров с функциональной клавиатуры, выдачу аварийной сигнализации.
Комплексы применяются в качестве вторичной части измерительных систем и систем управления в газовой, металлургической, химической, нефтеперерабатывающей, нефтехимической и других отраслях промышленности. Состав комплекса определяется заказом в соответствии с параметрами технологического объекта
Программное обеспечение состоит из трех частей - аппаратной, конфигурационной и операторской (опция).
Комплексы Series 5M конфигурируются с помощью программного обеспечения фирмы «Compressor Controls Corporation» - ССС Configurator.
Визуализацияю обеспечивает технологический интерфейс.
Метрологические параметры комплекса Series 5M не зависят от программного обеспечения CCC Configurator и технологического интерфейса, поскольку определяются аппаратными средствами модуля управления и регулирования IOM и модуля расширения входов-выходов EIOM комплекса Series 5M и калибруются на заводе изготовителе (аппаратное ПО).
В процессе эксплуатации доступ к аппаратным средствам (аппаратного ПО) комплексов Series 5M отсутствует, уровень его защиты от несанкционированного доступа -«высокий» по Р 50.2.077-2014.
Метрологические характеристики измерительных каналов комплексов, приведённые в таблицах 2 - 3, нормированы с учетом влияния на них аппаратного ПО.
Изменение конфигурации (настроечных параметров) комплекса Series 5M разрешено производить пользователям, имеющим соответствующий уровень доступа.
Таблица 1 - Идентификационные данные ПО комплексов Series 5M
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | CCC Configurator |
| Номер версии (идентификационный номер) ПО | Не ниже 9.1 |
| Цифровой идентификатор ПО | Не используется |
Для проверки номера версии ПО пользователь, имеющий соответствующий уровень доступа, должен вызвать команду «Help» из списка команд оператора для ПО CCC Configurator.
Уровень защиты конфигурационного и операторского ПО от непреднамеренных и преднамеренных изменений - «высокий » по Р 50.2.077-2014.
Основные метрологические характеристики измерительных каналов (ИК) комплексов приведены в таблицах 2 - 3, технические характеристики комплексов приведены в таблице 4.
Таблица 2 - Основные метрологические и технические характеристики измерительных каналов (ИК) комплексов с нормирующими аналоговыми измерительными преобразователями
| Нормирующий аналоговый измерительный преобразователь | Диапазоны измерений ИК | Пределы допускаемой основной приведенной погрешности ИК, % |
| CM-1-000 | напряжение постоянного тока от 1 до 5 В | ±0,15 |
| СМ-1-001 | сила постоянного тока от 4 до 20 мА | ±0,2 |
| CM-1-300 (7B-31-04-1) | напряжение постоянного тока от 0 до 5 В | ±0,25 |
| CM-1-304 (7B-31-01-1) | напряжение постоянного тока от 0 до 10 В | ±0,25 |
| CM-1-305 (7B-30-02-1) | напряжение постоянного тока от 0 до 100 мВ | ±0,25 |
| CM-1-306 (7B-33-01-1) | напряжение постоянного тока от 1 до 5 В | ±0,25 |
| CM-1-309 (7B-30-07-1) | напряжение постоянного тока от минус 100 до плюс 100 мВ | ±0,25 |
| CM-1-310 (7B-31-03-1) | напряжение постоянного тока от минус 10 до плюс 10 В | ±0,25 |
| CM-1-513 (7B-34-04-1) | сигналы от термопреобразователей сопротивления типов Pt100 диапазоне от 0 до 600 °C. | ±0,30 |
| СМ-1-536 | сигналы от термопреобразователей сопротивления Pt50, Pt100, Cu50, Cu100 в диапазоне от 25 до 190 Ом | ±0,30 |
| СМ-1-547-3 | сигналы от термопар типа К в диапазоне от минус 50 до 1000 °C | ±0,45 |
| СМ-1-547-4 | сигналы от термопар типа К в диапазоне от минус 50 до 600 °C | ±0,35 |
| CM-1-631-03 | напряжение постоянного тока от минус 10 до плюс 10 В | ±0,25 |
| СМ-3-101 | частота периодических сигналов от 1 до 40000 Гц | ±0,01 |
| CM-1-313 (7B-41-02-1) | напряжение постоянного тока от минус 5 до плюс 5 В | ±0,25 |
| CM-1-315 (7B-31-02-1) | напряжение постоянного тока от минус 5 до плюс 5 В | ±0,25 |
| CM-1-317 (7B-41-01-4) | напряжение постоянного тока от 0 до 5 В | ±0,25 |
| СМ-1-335 | сила постоянного тока от 4 до 20 мА | ±0,25 |
| CM-1-502 (7Б-47-К-03-1) | сигналы от термопар типа К в диапазоне от 0 до 1300 °C | ±0,45 |
| CM-1-504 (7Б-47-К-04-1) | сигналы от термопар типа К в диапазоне от 0 до 600 °C | ±0,35 |
| CM-1-507 (7B-47-J-01-1) | сигналы от термопар типа J в диапазоне от 0 до 760 °C | ±0,45 |
Примечания
1 Пределы допускаемой основной погрешности указаны для измерительного канала, состоящего из вторичного измерительного преобразователя аналогового сигнала и модуля аналого-цифрового преобразования устройства FTA.
2 Пределы допускаемой основной погрешности указаны в процентах от диапазона измерений.
3 Пределы допускаемой основной погрешности ИК приема сигналов термопар и термопреобразователей сопротивления указаны в «%» сконфигурированного температурного диапазона.
4 Для всех ИК сигналов от термопар пределы допускаемой основной приведенной погрешности указаны с учетом погрешности канала компенсации температуры холодного спая со встроенным термочувствительным элементом.
5 Пределы допускаемой дополнительной приведенной погрешности ИК комплекса от влияния температуры окружающей среды не превышают половину основной погрешности на каждые 10 °С изменения температуры окружающей среды.
Таблица 3 - Основные метрологические и технические характеристики измерительных каналов
(ИК) комплексов с выходом аналоговых сигналов
| Нормирующий аналоговый измерительный преобразователь | Диапазоны выходных сигналов ИК | Пределы допускаемой основной приведенной погрешности ИК, % |
| СМ-1-439 | сила постоянного тока от 4 до 20 мА | ±0,25 |
| Примечания 1 Пределы допускаемой основной погрешности указаны для измерительного канала, состоящего из вторичного измерительного преобразователя аналогового сигнала и модуля цифро-аналогового преобразования устройства FTA. 2 Пределы допускаемой основной погрешности указаны в процентах от диапазона измерений. 3 Пределы допускаемой дополнительной приведенной погрешности ИК комплекса от влияния температуры окружающей среды не превышают половину основной погрешности на каждые 10 °С изменения температуры окружающей среды. | ||
Таблица 4 - Технические характеристики комплексов
| Параметры | Значения | |
| Рабочие условия применения | температура окружающей среды | от 0 до +45 °С |
| относительная влажность | от 5 до 95 % без конденсации | |
| атмосферное давление | от 84 до 106,7 кПа | |
| Параметры | Значения |
| Напряжение питания комплексов: - от источника переменного напряжения -от источника постоянного напряжения | 220+22-33 В и 110+11-16,5 В частотой (50 ± 1) Гц; 220+22-33 В и 110+11-16,5 В |
| Г абаритные размеры каркаса, не более | 483х267х35,6 мм |
| Масса каркаса в сборе, не более | 15 кг |
наносится на корпус комплекса методом наклейки.
Комплекс, конфигурация и состав которого определяются требованиями заказчика.
В комплект поставки также входят:
- руководство по эксплуатации,
- методика поверки.
осуществляется по документу МП 65424-16 «Комплексы измерительно-вычислительные для систем автоматического управления и регулирования Series 5M. Методика поверки», утвержденному ФГУП «ВНИИМС» 25.01.2016 г.
Основные средства поверки:
- калибратор универсальный Н4-7 (рег. № 22125-01), (±(0,002 % U+ 0,00025 % Ui) в режиме воспроизведения напряжения постоянного тока в диапазоне от 0 до 200 мВ; ±(0,002 % U+ 0,00015 % U^ в режиме воспроизведения напряжения постоянного тока в диапазоне от 0 до 10 В, ±(0,004 % I+ 0,0004 % !п) в режиме воспроизведения силы постоянного тока в диапазоне от 0 до 20 мА);
-мультиметр цифровой Fluke 8845А (рег. № 57943-14);
- генератор сигналов произвольной формы 33210А (Af= ±(20-10"6-F + 3-10'lz) Гц);
- магазин сопротивления измерительный МСР-60М (рег. № 2751-71), кл.т. 0,02. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»
Техническая документация фирмы-изготовителя.
