| Номер в госреестре | 65433-16 |
| Наименование СИ | Комплексы фотоэлектронные измерительные |
| Обозначение типа СИ | ФЭБ-4СМ |
| Изготовитель | ФКП "Нижнетагильский институт испытания металлов", г.Нижний Тагил |
| Год регистрации | 2016 |
| Срок свидетельства | 19.10.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Фотоэлектронные измерительные комплексы ФЭБ-4СМ предназначены для определения скорости движения боеприпасов артиллерийского вооружения калибров от 20 мм и более в контролируемом участке баллистической траектории. Комплексы обеспечивают непосредственное измерение текущих значений времени пролета боеприпаса в контролируемом участке траектории на двух равных измерительных базах и определение его скорости.
Принцип действия комплексов ФЭБ-4СМ состоит в формировании на заданном участке траектории движения снаряда световых блокирующих плоскостей и измерения времени их пролета.

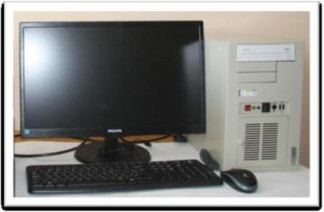

Комплексы включают в себя две осветительные стойки (ЛО), две приемные стойки (ПУ), фотодатчик, блок согласования сигналов (БСС) и автоматизированное рабочее место (АРМ) «Испытатель».
Осветительные и приемные стойки устанавливаются на специально оборудованной рабочей площадке. БСС и АРМ «Испытатель» размещаются в измерительной лаборатории. Питание стоек и передача сигналов от них осуществляется по сигнальному кабелю. Стойки осветительные и приемные устанавливаются друг против друга и образуют световую блокирующую плоскость, пересечение которой снарядом вызывает появление сигнала. Сигнал после усиления и обработки БСС передается на АРМ «Испытатель», которое определяет параметры скорости снаряда.
Несущим элементом приемных и осветительных стоек является двутавр, снизу к нему крепится круглое основание, которое устанавливается на квадратную плиту с шаром в ее центре. Крепление стоек к фундаменту производится с помощью анкерных болтов и гаек. Такая конструкция позволяет осуществить поворот стойки вокруг собственной оси, необходимый для взаимного наведения приемного устройства на осветитель. На приемную и осветительную стойки с помощью резьбовых шпилек устанавливаются линейки приемного устройства и осветителя. Приемное устройство состоит из шести оптических головок, а осветитель из линейки светодиодов. На передней панели осветителя и приемного устройства установлены разъемы, которые соединяются между собой сигнальными кабелями.
В состав комплексов входит программное обеспечение (ПО) АРМ «Испытатель», которое предназначено только для работы с комплексами ФЭБ-4СМ и не может быть использовано отдельно от их измерительной части. Специальное ПО АРМ должно обеспечивать передачу данных с двух баллистических хронометров в компьютер и обработку результатов измерений с выдачей оператору расчетной скорости пролета снаряда. Защита ПО от преднамеренных и непреднамеренных изменений соответствует среднему уровню согласно Р 50.2.077-2014. Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | АРМ «Испытатель» |
| Номер версии (идентификационный номер) ПО | Версия 1.0.5 |
| Цифровой идентификатор ПО | - |
приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики комплексов
| Наименование характеристик | Значения характеристик |
| Метрологические характеристики | |
| Предел допускаемой относительной среднеквадратической погрешности измерения скорости, % | 0,15 |
| Диапазон измеряемых скоростей, м/с | 100...2000 |
| Рабочие условия эксплуатации выносного оборудования | |
| Температура окружающего воздуха, °С | от -30 до +40 |
| Рабочие условия эксплуатации лабораторного оборудования | |
| Температура окружающего воздуха, °С | от +20 до +30 |
| Влажность, % | от 50 до 70 |
| Давление, кПа | от 96 до 104 |
| Технические характеристики | |
| Количество измерительных баз | 2 |
| Величина измерительных баз, м | от 10 до 30 |
| Размер рабочей зоны комплекса, формируемой линейным осветителем и приемным устройством, мм, не менее: | |
| - ширина | 4000 |
| - высота | 2000 |
| Количество фотоприемных устройств для формирования рабочей зоны одного фотоблокирующего устройства, шт. | 3 |
| Максимальный угол поля зрения фотодатчика, ...° | 10х10 |
| Напряжение питания комплекса, В | 220 ± 22 |
| Частота электропитаня, Гц | 50 ± 0,5 |
| Потребляемая мощность, кВ-А, не более | 1,0 |
| Масса переносных блоков, кг, не более | 50 |
| Средняя наработка на отказ, часов, не менее | 600 |
| Среднее время восстановления, часов, не более | 12 |
| Средний срок службы комплекса до капитального ремонта, лет, не менее | 7 |
наносится на лицевую панель БСС в виде наклейки и на титульный лист формуляра типографским способом.
Комплект поставки приведен в таблице 3.
Таблица 3 - Комплект поставки
| Наименование | Обозначение | Количество |
| 1 АРМ «Испытатель» | АШВ 1.419.014 | 1 |
| 2 Блок согласования сигналов | АШВ 2.781.036-01 | 1 |
| 2 Стойка приемная №1 | АШВ 2.781.034 | 1 |
| 3 Стойка приемная №2 | АШВ 2.781.035 | 1 |
| 4 Стойка осветительная №1 | АШВ 2.424.009 | 1 |
| 5 Стойка осветительная №2 | АШВ 2.424.010 | 1 |
| 6 Принтер | 1 | |
| 7 Источник бесперебойного питания | 1 | |
| 8 Фотодатчик ФД324-1 | АШВ 2.329.024-01 | 1 |
| 9 Формуляр | АШВ 2.781.010 ФО | 1 |
| 10 Руководство по эксплуатации | АШВ 2.781.010 РЭ | 1 |
| 11 Принадлежности: 11.1 **Кабель | АШВ 4.853.179 | 1 |
| 11.2 Кабель | АШВ 4.853.169 | 1 |
| 11.3 Кабель 11.4 Кабель 11.5 Кабель 11.6 Жгут 11.7 Жгут 11.8 Шнур сетевой АС 102 | АШВ 4.853.170 АШВ 4.853.171 АШВ 4.850.044 АШВ 4.863.235 АШВ 4.863.295 | 1 1 1 1 1 |
| 11.9 Кабель Sven USB 2.0 11.10 Кабель RS232 | 1 1 | |
| 11.11 Прицел оптический Р3,5х20 11.12 Тренога 11.13 Катушка | БЛ 4.136.043 ТУ АШВ 4.857.003 | 1 1 1 |
| 11.14 Лестница-стремянка | 1 | |
| 12 Зип: 12.1 Отвес 12.2 Вставка плавкая ВП1-1А 250 | АШВ 3.817.019 ОЮО.480.003 ТУ | 1 |
| 13 Методика поверки | 1 | |
| ** Кабель при длине меньше 80 м поставляется на катушке, при длине больше 80 м поставляется без катушки | ||
осуществляется по документу МП 65433-16 «Комплексы фотоэлектронные измерительные ФЭБ-4СМ. Методика поверки», утвержденному ЦИ СИ ФБУ «Уралтест» 19 августа 2016 года.
Перечень основных средств поверки (эталонов) применяемых для поверки приведен в таблице 4.
Таблица 4 - Перечень основных средств поверки (эталонов)
| Наименование характеристик | Значения характеристик |
| Рулетка измерительная металлическая | |
| Диапазон измерений длины, м | от 0 до 30 |
| Класс точности (по ГОСТ 7502-98) | 3 |
| Генератор импульсов Г5-60 (рег.№ 5463-76) | |
| Период следования импульсов, с | от 1 ■ 10-6 до 10 |
| Относительная погрешность установки периода следования импульсов | ±2 10-6 |
| Частотомер электронно-счетный Ч3-63/3 (рег.№ 32499-06) | |
| Диапазон измерений интервалов времени, с | от 2-10-8 до 7-103 |
| Диапазон измерений частоты, Гц | от 1 • 10-3 до 1,5-10у |
| Пределы допускаемой относительной погрешности по частоте встроенного кварцевого генератора | ±2,5-10-8 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
АШВ 2.781.010 ТУ «Фотоэлектронный измерительный комплекс ФЭБ-4СМ. Технические условия».
