Установки заправочные сжатого природного газа Эталон, 65434-16

Назначение

Установки заправочные сжатого природного газа Эталон (далее - УЗГ) предназначены для измерений массы сжатого природного газа (метана), далее - газ, при его выдаче в баллоны автотранспортных средств, а также в баллоны передвижных автогазозаправщиков (далее -ПАГЗ).

Описание

Принцип действия УЗГ состоит в следующем: газ из резервуара автомобильной газонаполнительной компрессорной станции (АГНКС) подводится к приёмному патрубку установок далее через фильтр и электромагнитный клапан поступает в массовый расходомер (далее - расходомер), далее через разрывную муфту и заправочный шланг с краном поступает в баллон транспортного средства.

Принцип работы счётчика-расходомера основан на использовании сил Кориолиса, возникающих в колебательной системе, величина которых зависит от массы газа и скорости её движения. Сила Кориолиса создаёт момент, пропорциональный массе (массовому расходу), под влиянием колебательного воздействия, изгибающего трубку, по которой поступательно движется измеряемый газ.

Результаты измерения массы от счётчика-расходомера массового поступают в электронно-вычислительное устройство - локальный блок управления АСА2.557.274 (далее -ЛБУ), изготавливаемый ООО фирма «Калининградгазприборавтоматика», Россия, откуда поступают в устройство отсчетное «ТОПАЗ-106К1Е-21000/00002» (далее - ТОПАЗ), изготавливаемое ООО «Топаз-сервис», Россия, на трех индикаторах которого индицируется масса выданного газа, его стоимость и цена за один кг.

Для оптимизации использования, УЗГ могут подключаться через блок клапанов к одной, двум или трем линиям подачи газа.

Включение установок и задание дозы газа и производит оператор при помощи POS -системы.

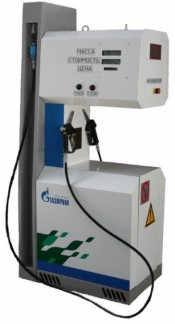

Основными элементами УЗГ являются:

-    корпус УЗГ с электронным и газовым оборудованием, имеющий по одной панели индикации для каждого заправочного шланга, и одну кнопку аварийного отключения УЗГ;

-    газопроводы подключения, с фильтрами и электромагнитными клапанами, устанавливаемыми на входе УЗГ, в количестве, соответствующем виду исполнения (одна, две или три линии подачи газа);

-    расходомер массовый;

-    гибкий заправочный шланг с разрывным и заправочным устройствами;

-    линия сброса газа.

УЗГ имеют следующие виды исполнения:

-    по количеству заправочных шлангов:

1    - Эталон-900;

2    - Эталон-1800;

-    по типу установленного расходомера массового:

1 - расходомер массовый OPTIGAS 4010C, изготавливаемый «KROHNE Ltd»,

Великобритания, номер в Госреестре СИ РФ 57811-14;

-    по количеству линий подачи газа: 1; 2; 3;

-    климатическое исполнение - У1 по ГОСТ 15150-69.

Обозначение исполнений УЗГ приведены в таблице 1.

Программное обеспечение

Программное обеспечение (ПО) УЗГ является встроенным, имеет функции управления клапанами, определения массы выданного газа, вывода информации о массе и стоимости выданного газа на дисплей и через интерфейсы связи, сохранения во внутренней памяти количества выданных доз, количества смен цены газа, количества и характер отказов, и реализовано в микроконтроллере, размещенном в электронно-вычислительным устройстве установки. Доступ к микроконтроллеру и его интерфейсу для загрузки ПО ограничивается крышкой взывозащищенной коробки КВ-КВЗ-З, в которой размещен ЛБУ, которая пломбируется.

Кроме того, доступ к изменению параметров работы ПО, влияющих на метрологические характеристики УЗГ защищен паролем администратора.

ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования. Нормирование метрологических характеристик проведено с учетом применения ПО.

Идентификация ПО осуществляется после подачи электропитания на установку в течении пяти секунд:

-    в поле индикатора «СТОИМОСТЬ» отображается номер версии ПО;

-    в поле индикатора «ЦЕНА» отображается значение цифрового идентификатора ПО.

Идентификационные данные ПО установки приведены в таблице 2.

Таблица 2

Конструкция УЗГ обеспечивает полное ограничение доступа к метрологической части ПО и измерительной информации. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Технические характеристики

приведены в таблице 3.

Таблица 3

Знак утверждения типа

наносится на маркировочную табличку УЗГ фотографическим способом и на титульные листы эксплуатационной документации типографским способом.

Комплектность

Таблица 4

Поверка

осуществляется по документу МЦКЛ.0200.МП «Установки заправочные сжатого природного газа Эталон. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 30.08.2016 г.

Основные средства поверки:

-    весы неавтоматического действия HW-WP (регистрационный номер 48927-12), модификации HW-100KW-WP, высокого класса точности по ГОСТ OIML R 76-1-2011, максимальная нагрузка 100 кг, погрешность не более ±0,3% при измерениях массы свыше 4 кг;

-    баллоны высокого давления для сжатого природного газа по ГОСТ Р 51753-2001, ёмкостью от 30 до 50 л.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на пломбы в соответствии с рисунками 2 - 4.

Нормативные документы

ТУ 4213-035-00153672-2016 Установки заправочные сжатого природного газа Эталон. Технические условия
