Весы автомобильные неавтоматического действия АМВ Караван, 65443-16

Назначение

Весы автомобильные неавтоматического действия АМВ Караван предназначены для измерения массы различных грузов при статическом взвешивании.

Описание

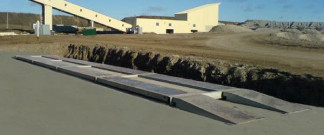

Конструктивно весы состоят из грузоприемного устройства (ГПУ) и весоизмерительного прибора. ГПУ может состоять от одной до пяти низкопрофильных весовых платформ модульного типа. Фундамент весов выполнен литым из армированного бетона в виде сплошной плиты. Исполнение весов пандусного типа.

Соединение электрических устройств в цепь выполнено через клеммные коробки и комплект кабелей.

Принцип действия весов основан на преобразовании деформаций упругих элементов тензорезисторных датчиков, возникающих под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Сигнал от тензодатчиков суммируется в клеммной коробке и по экранированному кабелю поступает в весоизмерительный прибор, где происходит его дальнейшая обработка и индикация результатов измерений.

Форма маркировки весов: АМВ - Max Караван, где АМВ Караван - обозначение весов;

Max - максимальная нагрузка, т

В конструкции весов применены весоизмерительные датчики:

-    RTN, госреестр №21175-13, пр-во ф. «Hottinger Baldwin Messtechnik (GmbH)», Германия;

-    WBK, госреестр №56685-14, пр-во ф. «CAS Corporation Ltd», Р. Корея;

-    С16А, госреестр №60480-15, пр-во ф. «Hottinger Baldwin Messtechnik (GmbH)», Германия;

-    BM14, госреестр №55371-13, пр-во ф. «ZEMIC», КНР;

-    740, госреестр №50842-12, пр-во ф. «Tecnicas de Electronica у Automatismos, S.A.», Испания.

В конструкции весов применены весоизмерительные приборы:

-    WE2111, госреестр №61808-15, пр-во ф. «Hottinger Baldwin Messtechnik GmbH», Германия;

-    CI моделей CI-1560 или 0-6000А, госреестр №50968-12, пр-во ф. «CAS Corporation», Р. Корея;

Защита от несанкционированного доступа к встроенному ПО приборов, настройкам и данным измерений обеспечивается блокировкой доступа в режим юстировки прибора при помощи защитной пломбы (наклейки), а также дополнительным паролем доступа. ПО не может быть модифицировано без нарушения защитной пломбы (наклейки).

Программное обеспечение

Приборы имеют встроенное программное обеспечение (далее ПО). Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении прибора.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Уровень защищённости встроенного ПО СИ соответствует высокому уровню по Р 50.2.077-2014.

Технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011................................................ средний (III)

Значение максимальной нагрузки (Мах), минимальной нагрузки (Мт), поверочного интервала (е), число поверочных интервалов (n), интервалы взвешивания и пределы допускаемой погрешности при первичной поверке весов (mpe) приведены в табл. 2.

Таблица 2

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.

Пределы допускаемой погрешности устройства установки на нуль...........................±0,25е

Количество весовых платформ, шт..................................................................от 1 до 5

Габаритные размеры и масса весовой платформы (ВП) весов представлены в табл. 3.

Таблица 3

Электрическое питание:

-    напряжение однофазного переменного тока, В............................................. 187 до 242

-    частота, Гц...............................................................................................49...51

Предельные значения диапазона температур ГПУ весов с датчиками типа, °С:

-    С16А...................................................................................от минус 50 до плюс 50

-    RTN...................................................................................от минус 30 до плюс 50

-    BM14, 740............................................................................ от минус 30 до плюс 40

-    WBK .................................................................................от минус 40 до плюс 50

Диапазон рабочих температур весоизмерительного прибора, °С.............от минус 10 до плюс 40

Потребляемая мощность не более, ВА.....................................................................10

Вероятность безотказной работы весов за 2000 часов..................................................0,92

Средний срок службы весов не менее, лет.................................................................10

Знак утверждения типа

наносится фотохимическим способом на маркировочную табличку, закрепленную на корпусе весов, и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Весы АМВ Караван в сборе - 1 комплект;

Эксплуатационная документация на весы (РЭ, ПС) - 1 комплект.

Поверка

осуществляется по ГОСТ OIML R 76-1-2011, приложение ДА «Методика поверки весов». Основные средства поверки: эталонные гири 4-го разряда по ГОСТ 8.021-2015. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) паспорт на весы.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к весам автомобильным неавтоматического действия АМВ Караван

1    ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Метрологические и технические требования. Испытания»;

2    ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерения массы».
