| Номер в госреестре | 65446-16 |
| Наименование СИ | Дозатор весовой дискретного действия |
| Обозначение типа СИ | A-DOS-K/BL/600/400 |
| Изготовитель | "GREIF-VELOX Maschinenfabrik GmbH", Германия |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Дозатор весовой дискретного действия A-D0S-K/BL/600/400 (далее - средство измерений) предназначен для измерений массы (дозирования жидких продуктов).
Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.
В зависимости от значения массы в соответствии с предварительно заданной программой осуществляется управление питателем для формирования дозы материала.
Результаты измерений отображаются в визуальной форме на дисплее средства измерений и/или передаются в виде цифрового электрического сигнала через интерфейс связи.
Средство измерений представляет собой автоматический весовой дозатор дискретного действия по ГОСТ 8.610-2012 для дозирования в автоматическом режиме масла при заполнении пластиковых канистр.
Средство измерений состоит из двух одинаковых узлов взвешивания, с общим показывающим устройством.
Каждый узел взвешивания включает в себя:
- грузоприемное устройство в виде платформы, опирающейся через рычажную систему на тензорезисторный весоизмерительный датчик;
- питатель: разливочную машину с выдвижным штоком, оборудованным регулировочной и запорной арматурой;
- электронный прибор, осуществляющий аналого-цифровое преобразование сигналов датчиков, их обработку и определение измеренного значения массы, управление процессом автоматического дозирования, в том числе устройствами регулирования скорости подачи материала, а также периферийными устройствами.

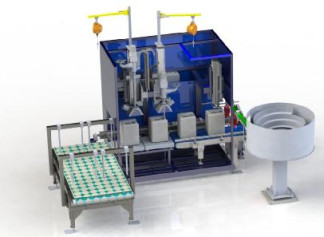

Грузоприемные устройства и питатели конструктивно объединены в одну автоматическую линию, которая включает в себя:
- входной ленточный конвейер;
- электропневматическое устройство подачи канистр с входного конвейера одновременно на два грузоприемных устройства, а также их подачи на выходной конвейер после завершения выдачи доз;
- выходной конвейер, оснащенный устройством закупоривания канистр.
Электронные приборы узлов взвешивания, а также устройства электрического питания и
коммутации помещены в электрический шкаф.
Показывающее устройство (сенсорный дисплей для отображения результатов взвешивания) органы управления средством измерений размещены на дверце защитного кожуха автоматической линии.
Программное обеспечение средства измерений является встроенным, хранится в энергонезависимом запоминающем устройстве электронного прибора.
Для защиты от несанкционированного доступа к метрологически значимой части программного обеспечения, параметрам регулировки средства измерений, а также измерительной информации, используются:
- пломбировка электронного прибора;
- разграничение прав доступа к режимам работы средства измерений с помощью пароля. Идентификационные данные программного обеспечения доступны для просмотра в
пункте меню «Весы Siwarex Индикация калибровки»
Уровень защиты программного обеспечения «Высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | Id: V.2.6 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение класса точности по ГОСТ 8.610-2012 | Ref(1) |
| Класс точности по ГОСТ 8.610-2012 | Х(1) |
| Наибольший предел, Max, кг | 30 |
| Цена деления шкалы d, кг | 0,01 |
| Значение номинальной минимальной дозы Minfill, кг | 18 |
| Значение номинальной максимальной дозы Maxfill, кг | 20 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| -напряжение переменного тока (номинальное), В | 220 |
| - частота переменного тока, Гц | 50±1 |
| Габаритные размеры средства измерений, мм, не более | |
| - высота | 4000 |
| - ширина | 4000 |
| - длина | 4000 |
| Условия эксплуатации: | |
| о/"ч - температура окружающей среды, С | от плюс 5 до плюс 40 |
| - относительная влажность, % | от 0 до 85 |
наносят на маркировочную табличку и на титульный лист руководства по эксплуатации способом типографской печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Количество |
| Дозатор весовой дискретного действия A-DOS-K/BL/600/400 заводской номер № 10-140739-004 | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
осуществляется по ГОСТ 8.523-2014 «ГСИ. Дозаторы весовые автоматические дискретного действия. Методика поверки».
Основные средства поверки:
РЭ массы 4-го разряда по ГОСТ 8.021-2015.
Весы неавтоматического действия (весы для статического взвешивания) соответствующие требованиям к контрольному прибору по 5.5 ГОСТ 8.523-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель показывающего устройства и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
1 ГОСТ 8.610-2012 «ГСИ. Дозаторы весовые автоматические дискретного действия. Часть 1. Метрологические и технические требования. Методы испытаний»
2 ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».
3 ГОСТ 8.523-2014 «ГСИ. Дозаторы весовые автоматические дискретного действия. Методика поверки».
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
