Системы мониторинга температуры и относительной влажности Xsense, 65449-16

Назначение

Системы мониторинга температуры и относительной влажности Xsense (далее по тексту - системы) предназначены для непрерывного измерения температуры и относительной влажности воздуха в помещениях для хранения и перевозки различной продукции, и передачи результатов измерений и данных о местонахождении груза с установленными датчиками, по каналам радиосвязи на удаленный сервер.

Описание

Принцип действия системы основан на измерении и преобразовании в цифровой код аналоговых сигналов чувствительных элементов температуры и относительной влажности датчиков HiTag2, дальнейшей передачи его по беспроводному интерфейсу на модуль связи CU2 и далее, по каналам радиосвязи стандарта GSM-900/1800 данные измерений и навигационные координаты местонахождения (ГЛОНАСС/GPS, опционально) передаются на удаленный сервер изготовителя, при подключении к которому пользователь на мониторе персонального компьютера может видеть в онлайн-режиме или за прошедший промежуток времени показания всех подключенных к модулю связи датчиков.

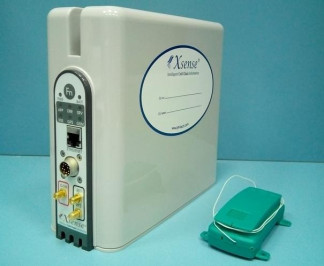

Системы состоят из:

-    датчиков температуры и относительной влажности (датчиков) HiTag2 модификации FM (Facility Monitoring) исполнений: TH0020040, TH0020041, TH0020042 и модификации FREEZE FM (Freeze Facility Monitoring) исполнений: T00020240, T00020241, T00020230;

-    модуля связи CU2 со встроенным модемом сети сотовой подвижной связи стандарта GSM 900/1800 (с внешней антенной), LAN-соединением для подключения к локальной компьютерной сети и ГЛОНАСС/GPS-приемником (с внешними антеннами) и с адаптерами питания;

-    удаленного сервера (www.xsenseccm.com) с установленным специализированным программным обеспечением, доступ на который пользователю обеспечивается паролем.

Датчики представляют собой миниатюрное беспроводное устройство малого радиуса действия (до 200 м), конструктивно выполненные в пластиковом корпусе с внешней антенной и с прикрепленной к ней табличкой со штрих-кодом, на котором указан буквенно-цифровой код (артикул), по которому можно идентифицировать заводские настройки (возможность измерений относительной влажности, диапазон измерений температуры, срок службы, интервал замера данных). Датчики активируются однократно, нажатием кнопки, и функционируют непрерывно на протяжении всего срока службы. Тип датчика указывается в данном артикуле в формате «TH0VVPTLSXXXXXXXXXX». Расшифровка буквенно-цифровых обозначений и возможные значения представлены в таблице 1.

Таблица 1

Модуль связи конструктивно выполнен в виде переносного прямоугольного блока, на лицевой панели которого расположены 8 светодиодов, индицирующих режимы работы изделия.

Электропитание датчика HiTag2 осуществляется от встроенной литиевой батареи CR18505 или CR2450 (в зависимости от артикула) с номинальным напряжением 3 В. Электропитание модуля связи CU2 осуществляется от сети электропитания 220 В или от бортовой сети автомобиля с номинальным напряжением 12 В, а также от аккумуляторной батареи напряжением 12 В.

Программное обеспечение (ПО), установленное на удаленном сервере, позволяет осуществить обработку результатов измерений (нахождение максимального, минимального и среднего значения температуры за заданный период), а также сформировать отчеты за определенный промежуток времени в форме графиков и таблиц по каждой позиции измерения. Измеренные значения параметров могут храниться на сервере в течение 730 суток.

Программное обеспечение

Программное обеспечение системы мониторинга температуры и относительной влажности Xsense предназначено для обеспечения работы всех компонентов системы и состоит из двух частей: встроенного и автономного ПО.

Метрологически значимым является только встроенное ПО. Встроенное ПО находится в микропроцессоре, размещенном внутри модуля связи CU2, и недоступно для внешней модификации. Автономная часть ПО, находящаяся на удаленном защищенным паролем сервере, обеспечивает:

-    возможность создания точных и полных копий записей для представления в электронном или бумажном носителе;

-    защиту хранящихся в базе данных от корректировок;

-    ограничение доступа к данным - доступ разрешен только авторизованным пользователям после введения индивидуальных логина и пароля;

-    аудит пользователей с сохранением в базе данных точного времени информирования о нарушении температурного режима путем передачи данных по электронной почте или отправки SMS-сообщения.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Идентификационные данные ПО системы мониторинга температуры и относительной влажности Xsense представлены в таблице 2.

Таблица 2

Примечание:

(*) - и более поздние версии.

Технические характеристики

приведены в таблице 3.

Таблица 3

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации на систему типографским способом, а также на корпус модуля связи с помощью наклейки.

Комплектность

В комплект поставки системы мониторинга температуры и относительной влажности входят:

-    датчик (сенсор) HiTag2 с элементами питания - модификация, исполнение

и кол-во - в соответствии с заказом;

-    модуль связи CU2 - 1 шт.;

-    антенна GSM - 1 шт.;

-    антенна GPS (по дополнительному заказу);

-    антенна 430 МГц - 1 шт.;

-    аккумуляторная батарея - 1 шт.;

-    адаптер питания - 1 шт.;

-    руководство по эксплуатации на систему (на русском языке) - 1 экз.;

-    методика поверки МП 207.1-019-2016 - 1 экз.

По дополнительному заказу поставляются: монтажные приспособления.

Поверка

осуществляется по документу МП 207.1-019-2016 «Системы мониторинга температуры и относительной влажности Xsense. Методика поверки», утвержденному ФГУП «ВНИИМС» 01 августа 2016 г.

Основные средства поверки:

-    термометр сопротивления эталонный ЭТС-100/1 3 разряда по ГОСТ 8.558-2009;

-    измеритель температуры многоканальный прецизионный МИТ 8.15М (Регистрационный № 19736-11);

-    измеритель комбинированный Testo 645 с зондом 0636 9741, 2, 3 разрядов по ГОСТ 8.547-2009 (Регистрационный № 17740-12);

-    генератор влажного воздуха HygroGen модификации HygroGen-2 1, 2 разрядов по ГОСТ 8.547-2009 (Регистрационный № 32405-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус модуля связи CU2 и (или) на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.547-2009 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений относительной влажности газов.

Техническая документация фирмы «B.T9 Ltd.», Израиль.
