Весы неавтоматического действия монорельсовые iS10, iS20, iS30, 65450-16

Назначение

Весы неавтоматического действия монорельсовые iS10, iS20, iS30 (далее - весы) предназначены для измерений массы.

Описание

Весы состоят из весоизмерительного прибора (далее - прибор) и от одного до трех грузоприемных устройств (далее - ГПУ), соединенных сигнальным кабелем. Весоизмерительный прибор может быть закреплен непосредственно на ГПУ, на стойке, или располагаться отдельно от ГПУ.

Принцип действия весов основан на преобразовании возникающей под действием силы тяжести объекта измерений деформации упругого элемента весоизмерительного датчика в электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается преобразованию, математической обработке весоизмерительным прибором с дальнейшим определением значения массы объекта измерений.

Измеренное значение массы отображается в визуальной форме на дисплее весов, а также может быть передано через цифровые интерфейсы связи на периферийные электронные устройства, например персональный компьютер, принтер.

Весы выпускаются в модификациях, отличающихся функциональными характеристиками, определяемыми весоизмерительным прибором (iS10, iS20 или iS30), и метрологическими характеристиками (согласно таблице 2), определяемыми конструктивным исполнением ГПУ.

Схема обозначения модификаций весов (обозначение наносится на маркировочную табличку на корпусе весоизмерительного прибора):

-    модификации весов с одним ГПУ iS10 X, iS20 X или iS30 X;

-    модификации весов с двумя ГПУ iS30 X / Y (весы с устройством переключения ГПУ);

-    модификации весов с тремя ГПУ iS30 X / Y / Z (весы с устройством переключения ГПУ).

X, Y и Z - обозначение одного из конструктивных исполнений ГПУ:

-    iL Special 4000/SP: с одним тензорезисторным весоизмерительным датчиком, для размещения взвешиваемого груза на неподвижном крюке;

-    iL Special 1000O/MP, iS50 iL Special 1000OR/MP: c двумя тензорезисторными весоизмерительными датчиками, для размещения взвешиваемого груза на неподвижном крюке, или на крюке с роликовым механизмом перемещения.

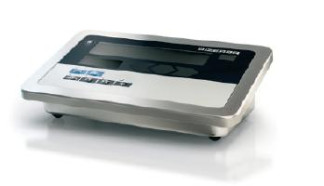

Прибор iS10 имеет семисегментный дисплей, мембранную клавиатуру с основными клавишами управления взвешиванием.

Прибор iS20 имеет семисегментный дисплей, мембранную клавиатуру с основными клавишами управления взвешиванием, светодиодный индикатор отклонения измеряемой массы от заданного значения, устройство хранения измерительной инфомрации.

Прибор iS30 имеет жидкокристаллический дисплей, мембранную клавиатуру с основными клавишами управления взвешиванием и дополнительными клавишами ввода цифр, устройство хранения измерительной информации, от одного до трех печатных плат интерфейсов подключения ГПУ.

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным, хранится в ПЗУ весов.

ПО приборов iS10 и iS20 разделено на две части. Одна часть (защищенная от изменения пломбируемым переключателем регулировки на печатной плате) содержит параметры регулировки весов. Незащищенная от изменения (путем загрузки только с применением специализированного оборудования изготовителя) часть ПО реализует обработку и отображение измерительной информации, управление весами.

При включении весов происходит перекрестное сравнение контрольных сумм обеих частей ПО. При их несовпадении работа весов блокируется.

Изменение программного обеспечения через интерфейс пользователя невозможно.

Идентификационные данные программного обеспечения доступны для просмотра в соответствующем пункте меню приборов.

ПО прибора iS30 состоит из метрологически значимой и метрологически незначимой части (операционной системы). ПО весов разделено на ПО устройств обработки данных и ПО цифрового устройства управления.

Для защиты от несанкционированного доступа к метрологически значимой части ПО, параметрам регулировки, а также измерительной информации, используются следующие средства:

-    невозможность изменения (в том числе загрузки) ПО без применения специализированного оборудования производителя без изменения его идентификационных данных;

-    используется разграничение прав доступа к режимам работы весов (взвешивание, настройка, юстировка) с помощью пароля;

-    при изменении метрологически значимых параметров формируется соответствующая запись в журнале событий, хранящемся в энергонезависимой памяти весов.

Идентификационные данные ПО (номер версии и цифровой идентификатор ПО), а также журнал событий, доступны для просмотра после нажатия и удержания в течение двух секунд клавиши «Info».

Идентификационные данные ПО приведены в таблице 1. Цифровой идентификатор ПО -число, рассчитываемое по контрольным цифрам метрологически значимой части программного обеспечения по внутреннему алгоритму.

Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Однодиапазонные весы

Таблица 4 - Многоинтервальные весы

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе средства измерений методом офсетной печати, а также на титульные листы эксплуатационной документации.

Комплектность

Таблица 6 - Комплектность средства измерений

Поверка

осуществляется по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания», приложение ДА «Методика поверки весов».

Основные средства поверки:

гири, соответствующие классу точности М1, М1-2 по ГОСТ OIML R 111-1-2009. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на лицевую панель весоизмерительного прибора.

Сведения о методах измерений

приведены в эксплуатационных документах.

Нормативные документы

1    ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2    ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

3    Техническая документация «Bizerba GmbH & Co. KG», Германия.
