Контроллеры программируемые DirectLOGIC, CLICK, Productivity 2000, Productivity 3000, Protos X, Terminator (далее - контроллеры) предназначены для измерений унифицированных выходных аналоговых сигналов датчиков в виде напряжения и силы постоянного тока, сопротивления, сигналов термопар и термопреобразователей сопротивления, а также приёма и обработки дискретных сигналов, формирования управляющих аналоговых и дискретных сигналов на основе измерений параметров технологического процесса.
| Номер в госреестре | 65466-16 |
| Наименование СИ | Контроллеры программируемые |
| Обозначение типа СИ | DirectLOGIC, CLICK, Productivity 2000, Productivity 3000, Protos X, Terminator |
| Изготовитель | "Koyo Electronics Industries CO., LTD.", Япония; Фирма "Automationdirect.Com Inc.", США |
| Год регистрации | 2016 |
| Срок свидетельства | 19.10.2021 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
Контроллеры программируемые DirectLOGIC, CLICK, Productivity 2000, Productivity 3000, Protos X, Terminator (далее - контроллеры) предназначены для измерений унифицированных выходных аналоговых сигналов датчиков в виде напряжения и силы постоянного тока, сопротивления, сигналов термопар и термопреобразователей сопротивления, а также приёма и обработки дискретных сигналов, формирования управляющих аналоговых и дискретных сигналов на основе измерений параметров технологического процесса.
Принцип действия контроллеров основан на аналого-цифровом преобразовании поступающих на их входы сигналов от датчиков, а также цифро-аналоговом преобразовании величины с целью выработки управляющего сигнала в соответствии с программой, заложенной в контроллер.
Контроллеры выпускаются в следующих модификациях: DirectLOGIC, CLICK, Productivity 2000, Productivity 3000, Protos X, Terminator. Модификация DirectLOGIC представлена сериями DL05/DL06, DL105, DL205, DL405.
Контроллеры строятся по модульному принципу.

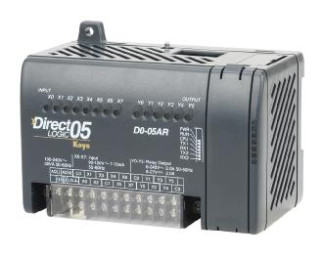

DL05 - моноблочные микроконтроллеры с фиксированным количеством входов/выходов (8/6) и одним слотом расширения для дополнительного модуля. Контроллеры предназначены для систем управления небольшими объектами.
DL06 - контроллеры, комбинирующие в себе фиксированное количество каналов ввода/вывода (20 входных и 16 выходных) с 4 дополнительными слотами расширения (дискретные, аналоговые, коммуникационный модули).
DL105 - моноблочные малогабаритные микроконтроллеры с фиксированным количеством каналов.
DL205 - модульные мини-контроллеры со сменными процессорными модулями и модулями ввода/вывода.
DL405 - мощные контроллеры со сменными процессорными модулями. Имеют возможность подключения дополнительных каркасов расширения.
CLICK - контроллеры в моно-блочном и расширяемом варианте. Модули центрального процессорного устройства (ЦПУ) могут быть использованы как законченный контроллер со встроенными входами/выходами или могут быть дополнены разнообразными модулями расширения (до 8 модулей, до 142 входов/выходов). В контроллерах CLICK не используются объединительные каркасы или платы. Модуль ЦПУ и модули ввода/вывода соединяются между собой при помощи портов (разъемов) расширения, расположенных на боковых сторонах модулей. Различные модули ввода/вывода позволяют создавать оптимальные по составу системы.
Productivity2000 - контроллеры из семейства программируемых контроллеров автоматизации (PAC) линейки Productivity, отличающееся компактными размерами, высокопроизводительным процессором с большим объемом памяти и экономической эффективностью.
Productivity3000 - контроллеры из семейства PAC линейки Productivity, позволяющие управлять процессами, требующими больших объемов памяти, высоких производительности и пропускной способности, распределенных средств ввода/вывода.
Protos X - компактная совокупность модулей удаленного ввода/вывода, позволяющая использовать удаленные полевые датчики. Ультра-компактный дизайн модулей позволяет устанавливать их в труднодоступных местах непосредственно рядом с оборудованием и механизмами.
Terminator - совокупность модулей удаленного ввода/вывода, совмещенная с клеммни-ками, применяемая для систем, в которых имеется достаточное число датчиков и других полевых устройств, находящихся на большом расстоянии (до 1000 метров) от центрального процессора, при этом модули ввода/вывода размещаются вблизи соответствующих устройств.
Программное обеспечение контроллеров (ПО) можно разделить на метрологически значимое ПО и метрологически незначимое ПО.
Метрологические характеристики измерительных каналов модулей контроллеров, указанные в таблице 2, нормированы с учетом метрологически значимого ПО.
ПО модулей контроллеров хранится в микросхеме энергонезависимой памяти, запаянной на печатной плате.
ПО измерительных модулей контроллеров недоступно для изменения без разборки корпуса модуля либо применения специальных программно-аппаратных средств прошивки (программаторов), используемых при изготовлении.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - средний в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
|
Идентификационные данные (признаки) |
Значение |
||||
|
Идентификационное наименование ПО |
DirectSoft.exe |
Click.exe |
Productivity Suite.exe |
DmDesigner. exe |
Protos X Utility.exe |
|
Номер версии (идентификационный номер) ПО |
10.1.0.238 |
Ver2.00 |
Version 2.0.4 |
Version 1.4.3 |
Version 1.0.0 |
|
Цифровой идентификатор ПО |
4820D5D96ED 6C3852336C3 FA850E9A9D |
BAD8785DF05 D5EB5E50A2F 9DDF0F9B35 |
BC83FFB1B89 C0DFA36B6D2 FAFCAEB43B |
5610707BFDB 1332EE6B005 DE357C50D4 |
C2CEF273D77 DD9E5F6C16 7F56899B706 |
|
Алгоритм вычисления цифрового идентификатора |
MD5 |
||||
Метрологические характеристики измерительных каналов (ИК) контроллеров определяются метрологическими характеристиками модулей, входящих в состав контроллеров. Метрологические характеристики модулей приведены в таблице 2.
|
Таблица 2 - Мет |
рологические характеристики модулей |
|||
|
Модули |
Диапазоны преобразований аналоговых сигналов/разрядность АЦП |
Пределы допускаемой основной погрешности преобразований |
Пределы допускаемой дополнительной погрешности, млн-1/^ |
|
|
на входе на выходе |
||||
|
DirectLOGIC, серии DL05/DL06 |
||||
|
F0-04AD-1 |
от 0 до 20 мА от 4 до 20 мА |
12 бит |
±0,4 % 1) |
±100 |
|
F0-04AD-2 |
от 0 до 5 В от 0 до 10 В |
12 бит |
±0,3 % 1) |
±100 |
|
F0-04DAH-1 |
16 бит |
от 4 до 20 мА |
±0,2 % 2) |
±50 |
|
F0-04DAH-2 |
16 бит |
от 0 до 10 В |
±0,2 % 2) |
±50 |
|
F0-04RTD |
Pt100, Pt1000, Ni120, Cu10, Cu25 3) |
16 бит |
±1 °С |
±15 |
|
F0-04THM |
ТП: J, K, E, R, S, T, B, N 4) |
16 бит |
±3 °С |
±15 |
|
от 0 до 39,06 мВ, от -39,06 до 39,06 мВ, от-78,125 до 78,125 мВ |
±0,04 % 1) |
|||
|
F0-08DAH-1 |
16 бит |
от 4 до 20 мА |
±0,2 % 2) |
±50 |
|
F0-08DAH-2 |
16 бит |
от 0 до 10 В |
±0,27 % 2) |
±50 |
|
F0-08ADH-1 |
от 0 до 20 мА |
16 бит |
±0,2 % 2) |
±50 |
|
F0-08ADH-2 |
от 0 до 5 В от 0 до 10 В |
16 бит |
±0,2 % 2) |
±50 |
|
F0-2AD2DA-2 |
от 0 до 5 В от 0 до 10 В |
12 бит |
±0,3 % 1) |
±100 |
|
12 бит |
от 0 до 5 В от 0 до 10 В |
±0,5 % 1) |
±50 |
|
|
F0-4AD2DA-1 |
от 0 до 20 мА от 4 до 20 мА |
12 бит |
±0,4 % 1) |
±100 |
|
12 бит |
от 0 до 20 мА от 4 до 20 мА |
±0,6 % 1) |
±50 |
|
|
F0-4AD2DA-2 |
от 0 до 5 В от 0 до 10 В |
12 бит |
±0,3 % 1) |
±100 |
|
12 бит |
от 0 до 5 В от 0 до 10 В |
±0,5 % 1) |
±50 |
|
|
H0-CTRIO2 |
от 0 до 250 кГц |
32 бит |
±1 имп. |
- |
|
Модули |
Диапазоны преобразований аналоговых сигналов/разрядность АЦП |
Пределы допускаемой основной погрешности преобразований |
Пределы допускаемой дополнительной погрешности, млн-1/^ |
||
|
на входе |
на выходе |
||||
|
DirectLOGIC, серия DL105 |
|||||
|
F1-130DA F1-130DD F1-130DR F1-130DD-D F1-130DR-D F1-130AA F1-130AD F1-130AR |
от 0 до 5 кГц |
32 бит |
±1 имп. |
- |
|
|
FC-11 |
от 4 до 20 мА |
от 4 до 20 мА |
±0,3 % 1 |
±65 |
|
|
FC-33 |
от 4 до 20 мА от 0 до 5 В от 0 до 10 В |
от 4 до 20 мА от 0 до 5 В от 0 до 10 В |
±0,2 % 1) |
±50 |
|
|
FC-R1 |
Pt100 3) |
от 4 до 20 мА |
±3 °С |
±25 |
|
|
Pt1000 3) |
±3,5 °С |
||||
|
Cu10 3) |
±2,5 °С |
||||
|
FC-T1 |
ТП: J, K, E, T, N 4) |
от 4 до 20 мА |
±3 °С |
±10 |
|
|
ТП: R, S, B 4) |
±4 °С |
||||
|
от 0 до 156,25 мВ от -156,25 до 156,25 мВ |
±0,2 % 1) |
||||
|
FC-B34 |
от -50 до 50 мВ от -100 до 100 мВ |
от 0 до 5 В от 0 до 10 В от 0 до 20 мА от 4 до 20 мА |
±1 % 1) |
±60 |
|
|
от -5 до 5 В от -10 до 10 В от -15 до 15 В |
±0,1 % 1) |
||||
|
FC-35B |
от 0 до 5 В от 0 до 10 В |
от -50 до 50 мВ от -100 до 100 мВ от -5 до 5 В от -10 до 10 В от -15 до 15 В |
±1 % 1) |
±60 |
|
|
от 0 до 20 мА от 4 до 20 мА |
±0,1 % 1) |
||||
|
FC-P3 |
от 0 до 100 Ом от 0 до 100 кОм |
от 0 до 5 В от 0 до 10 В от 0 до 20 мА от 4 до 20 мА |
±0,75 % 1) |
±50 |
|
|
Модули |
Диапазоны преобразований аналоговых сигналов/разрядность АЦП |
Пределы допускаемой основной погрешности преобразований |
Пределы допускаемой дополнительной погрешности, млн-1/^ |
|
|
на входе |
на выходе |
|||
|
884114, 884116 |
от 0 до 20 мА от 4 до 20 мА от 0 до 1 В от 0 до 5 В от 0 до 10 В от 0,2 до 1 В от 2 до 10 В ТП: B, E, J, K, L, N, R, S, T, U 4) Pt10, Pt20, Pt50, Pt100, Pt200, Pt250 Pt300, Pt400, Pt500 Pt1000, Ni50, Ni100 Ni120, Ni1000 3) |
от 0 до 10 В от 0 до 20 мА |
±0,1 % 1) |
±100 |
|
DirectLOGIC, серия DL205 |
||||
|
F2-04AD-1, F2-04AD-1L |
от 4 до 20 мА |
12 бит |
±0,5 % 1) |
±50 |
|
F2-8AD4DA-1 |
от 0 до 20 мА |
12 бит, 14 бит, 16 бит |
±0,1 % 1) |
±25 |
|
16 бит |
от 4 до 20 мА |
±0,25 % 2) |
||
|
F2-8AD4DA-2 |
от 0 до 10 В |
12 бит, 14 бит, 16 бит |
±0,1 % 2) |
±50 |
|
15 бит |
от 0 до 5 В |
±0,15 % 2) |
||
|
16 бит |
от 0 до 10 В |
|||
|
F2-04AD-2, F2-04AD-2L |
от 0 до 5 В от 0 до 10 В от -5 до 5 В от -10 до 10 В |
12 бит |
±0,1 % 1) |
±50 |
|
F2-08AD-1 |
от 4 до 20 мА |
12 бит |
±0,15 % 1) |
±50 |
|
F2-08AD-2 |
от 0 до 5 В от 0 до 10 В от -5 до 5 В от -10 до 10 В |
12 бит, 13 бит |
±0,1 % 1) |
±50 |
|
F2-02DA-1 F2-02DA-1L |
12 бит |
от 4 до 20 мА |
±0,1% 1) |
±50 |
|
F2-02DA-2 F2-02DA-2L |
12 бит |
от 0 до 5 В от 0 до 10 В |
±0,3 % 1) |
±50 |
|
от -5 до 5 В от -10 до 10 В |
±0,4 % 1) |
|||
|
F2-4AD2DA |
от 4 до 20 мА |
12 бит |
±0,3 % 1) |
±50 |
|
12 бит |
от 4 до 20 мА |
±0,1 % 1) |
||
|
Модули |
Диапазоны преобразований аналоговых сигналов/разрядность АЦП |
Пределы допускаемой основной погрешности преобразований |
Пределы допускаемой дополнительной погрешности, млн-1/^ |
|
|
на входе |
на выходе |
|||
|
F2-04RTD |
Pt100, Pt1000, Cu10, Cu25 3) |
16 бит |
±1 °C |
±5 |
|
F2-04THM |
ТП: J, K, E, R, S, T, B, N 4) |
16 бит |
±3 °C |
±5 |
|
от 0 до 5 В от -5 до 5 В от 0 до 156,25 мВ от -156,25 до 156,25 мВ |
16 бит |
±0,05 % 1) |
±5 |
|
|
F2-02DAS-1 |
16 бит |
от 4 до 20 мА |
±0,08 % 1) |
±50 |
|
F2-02DAS-2 |
16 бит |
от 0 до 5 В от 0 до 10 В |
±0,08 % |
±50 |
|
F2-08DA-1 |
12 бит |
от 4 до 20 мА |
±0,5 % 1) |
±57 |
|
F2-08DA-2 |
12 бит |
от 0 до 5 В от 0 до 10 В |
±0,3 % 1) |
±57 |
|
H2-CTRIO2 |
от 0 до 250 кГц |
32 бит |
± 1 имп. |
- |
|
D2-CTRINT |
от 0 до 5 кГц |
32 бит |
± 1 имп. |
- |
|
DirectLOGIC, серия DL405 |
||||
|
F4-04AD |
от 0 до 5 В от 0 до 10 В от 1 до 5 В от -5 до 5 В от -10 до 10 В |
12 бит, 13 бит |
±0,3 % 1) |
±50 |
|
от 4 до 20 мА от 0 до 20 мА |
±0,4 % 1) |
|||
|
F4-04ADS |
от 0 до 5 В от 0 до 10 В от 1 до 5 В от -5 до 5 В от -10 до 10 В |
12 бит |
±0,4 % 1) |
±100 |
|
от 4 до 20 мА от 0 до 20 мА |
±0,5 % 1) |
|||
|
F4-08AD |
от 0 до 5 В от 0 до 10 В от 1 до 5 В от -5 до 5 В от -10 до 10 В |
12 бит |
±0,4 % 1) |
±50 |
|
от 4 до 20 мА от 0 до 20 мА |
±0,4 % 1) |
|||
|
Модули |
Диапазоны преобразований аналоговых сигналов/разрядность АЦП |
Пределы допускаемой основной погрешности преобразований |
Пределы допускаемой дополнительной погрешности, млн-1/^ |
|
|
на входе |
на выходе |
|||
|
F4-16AD-1 |
от 4 до 20 мА от 0 до 20 мА |
12 бит |
±0,4 % 1) |
±50 |
|
F4-16AD-2 |
от 0 до 5 В от 0 до 10 В |
12 бит |
±0,4 % 1) |
±50 |
|
F4-08RTD |
Pt100, Pt1000, Cu10, Cu25 3) |
16 бит |
±1 °C |
±5 |
|
F4-08THM |
ТП: J, K, E, R, S, T, B, N 4) |
16 бит |
±3 °C |
±5 |
|
от 0 до 5 В от -5 до 5 В от 0 до 156,25 мВ от -156,25 до 156,25 мВ |
16 бит |
±0,05 % 1) |
±5 |
|
|
F4-08THM-n |
ТП: J, K, E, T, |
12 бит |
±1 °C |
±57 |
|
R, S, B 5) |
±3 °C |
|||
|
от 0 до 25 мВ от 0 до 50 мВ от 0 до 100 мВ |
12 бит |
±0,35 % 1) |
±57 |
|
|
F4-04DA |
12 бит |
от 0 до 5 В от 0 до 10 В от -5 до 5 В от -10 до 10 В |
±0,25 % 1) |
±75 |
|
от 4 до 20 мА |
±0,25 % 1) |
|||
|
F4-04DA-1 |
12 бит |
от 4 до 20 мА |
±0,1 % 1) |
±57 |
|
F4-04DA-2 |
12 бит |
от 0 до 5 В от 0 до 10 В от -5 до 5 В от -10 до 10 В |
±0,2 % 1) |
±57 |
|
F4-08DA-1 |
12 бит |
от 4 до 20 мА |
±0,2 % 1) |
±57 |
|
F4-08DA-2 |
12 бит |
от 0 до 5 В от 0 до 10 В |
±0,2 % 1) |
±57 |
|
F4-16DA-1 |
12 бит |
от 4 до 20 мА |
±0,2 % 1) |
±57 |
|
F4-16DA-2 |
12 бит |
от 0 до 5 В от 0 до 10 В |
±0,2 % 1) |
±57 |
|
F4-04DAS-1 |
16 бит |
от 4 до 20 мА |
±0,07 % 1) |
±50 |
|
F4-04DAS-2 |
16 бит |
от 0 до 5 В от 0 до 10 В |
±0,08% 1) |
±57 |
|
D4-02DA |
12 бит |
от 1 до 5 В от 0 до 10 В от 4 до 20 мА |
±0,2 % 1) |
±70 |
|
H4-CTRIO |
от 0 до 100 кГц |
32 бит |
± 1 имп. |
- |
|
Модули |
Диапазоны преобразований аналоговых сигналов/разрядность АЦП |
Пределы допускаемой основной погрешности преобразований |
Пределы допускаемой дополнительной погрешности, млн-1/Х |
|
|
на входе |
на выходе |
|||
|
CLICK |
||||
|
C0-02DD1-D C0-02DD2-D C0-02DR-D |
от 0 до 5 B |
12 бит |
±1,2 % 2) (в рабочих условиях) |
|
|
от 4 до 20 мА |
±1 % 2) (в рабочих условиях) |
|||
|
12 бит |
от 4 до 20 мА |
±1 % 2) (в рабочих условиях) |
||
|
от 0 до 5 B |
±0,8 % 2) (в рабочих условиях) |
|||
|
C0-04AD-1 |
от 0 до 20 мА |
13 бит |
±0,5 % 2) (в рабочих условиях) |
|
|
C0-04AD-2 |
от 0 до 10 B |
13 бит |
||
|
C0-04DA-1 |
12 бит |
от 4 до 20 мА |
±1 % 2) (в рабочих условиях) |
|
|
C0-04DA-2 |
12 бит |
от 0 до 10 B |
±0,5 % 2) (в рабочих условиях) |
|
|
C0-4AD2DA-1 |
от 0 до 20 мА |
13 бит |
±0,5 % 2) (в рабочих условиях) |
|
|
12 бит |
от 4 до 20 мА |
±1 % 2) (в рабочих условиях) |
||
|
C0-4AD2DA-2 |
от 0 до 10 B |
13 бит |
±0,5 % 2) (в рабочих условиях) |
|
|
12 бит |
от 0 до 10 B |
±1 % 2) (в рабочих условиях) |
||
|
C0-04RTD |
Pt100, Pt1000, Ni120 3) |
16 бит |
±3 °С |
±10 |
|
Cu10, Cu25 3) |
± ° О |
|||
|
от 0 до 3125 Ом от 0 до 1562,5 Ом от 0 до 781,2 Ом от 0 до 390,62 Ом от 0 до 195,31 Ом |
±0,04 % |
|||
|
C0-04THM |
ТП: J, E, K, R, S, T, B, N 4) |
16 бит |
±3 °С |
±25 |
|
от 0 до 39,0625 мВ, от -39,0625 до 39,0625 мВ, от -78,125 до 78,125 мВ от 0 до 156,25 мВ от -156,25 до 156,25 мВ от 0 до 1250 мВ |
±0,04 % 1) |
|||
|
Модули |
Диапазоны преобразований аналоговых сигналов/разрядность АЦП |
Пределы допускаемой основной погрешности преобразований |
Пределы допускаемой дополнительной погрешности, млн-1/^ |
|
|
на входе |
на выходе |
|||
|
Productivity 2000 |
||||
|
P2-04AD |
от 0 до 5 В от 0 до 10 В от -5 до 5 В от -10 до 10 В |
16 бит |
±0,1 % 2) |
±10 |
|
от 0 до 20 мА |
±0,2 % 2) |
|||
|
P2-08AD-1 |
от 0 до 20 мА |
16 бит |
±0,1 % 2) |
±25 |
|
P2-08AD-2 |
от 0 до 10 В |
16 бит |
±0,1 % 2) |
±25 |
|
P2-08ADL-1 |
от 0 до 20 мА |
13 бит |
2) % О4 in 0, ± |
±75 |
|
P2-08ADL-2 |
от 0 до 10 В |
13 бит |
2) % о4 in 0, ± |
±75 |
|
P2-16AD-1 |
от 0 до 20 мА |
16 бит |
±0,1 % 2) |
±25 |
|
P2-16AD-2 |
от 0 до 10 В |
16 бит |
±0,1 % 2) |
±25 |
|
P2-16ADL-1 |
от 0 до 20 мА |
13 бит |
2) % о4 in 0, ± |
±75 |
|
P2-16ADL-2 |
от 0 до 10 В |
13 бит |
2) % о4 in 0, ± |
±75 |
|
P2-04DA |
16 бит |
от -10 до 10 В от 4 до 20 мА |
±0,1 % 2) |
±25 |
|
P2-08DA-1 |
16 бит |
от 4 до 20 мА |
±0,1 % 2) |
±25 |
|
P2-08DA-2 |
16 бит |
от -10 до 10 В |
±0,1 % 2) |
±25 |
|
P2-08DAL-1 |
12 бит |
от 4 до 20 мА |
±1 % 2) |
±75 |
|
P2-08DAL-2 |
12 бит |
от -10 до 10 В |
±0,5 % 2) |
±75 |
|
P2-16DA-1 |
16 бит |
от 4 до 20 мА |
±0,1 % 2) |
±25 |
|
P2-16DA-2 |
16 бит |
от -10 до 10 В |
±0,1 % 2) |
±25 |
|
P2-16DAL-1 |
12 бит |
от 4 до 20 мА |
±1 % 2) |
±75 |
|
P2-16DAL-2 |
12 бит |
от 0 до 10 В |
2) % о4 in 0, ± |
±75 |
|
P2-8AD4DA-1 |
от 0 до 20 мА |
16 бит |
±0,1 % 2) |
±15 |
|
16 бит |
от 4 до 20 мА |
±0,1 % 2) |
±15 |
|
|
P2-8AD4DA-2 |
от 0 до 5 В от 0 до 10 В |
16 бит |
±0,1 % 2) |
±15 |
|
16 бит |
от 0 до 5 В от 0 до 10 В |
±0,1 % 2) |
±25 |
|
|
P2-08THM |
ТП: J, E, K, R, S, T, B, N 4) |
16 бит |
±3 °C |
±50 |
|
от 0 до 39,0625 мВ, от -39,0625 до 39,0625 мВ, от -78,125 до 78,125 мВ от 0 до 156,25 мВ от -156,25 до 156,25 мВ от 0 до 1250 мВ |
16 бит |
±0,06 % 1 |
±50 |
|
|
Модули |
Диапазоны преобразований аналоговых сигналов/разрядность АЦП |
Пределы допускаемой основной погрешности преобразований |
Пределы допускаемой дополнительной погрешности, млн-1/^ |
|
|
на входе |
на выходе |
|||
|
P2-06RTD |
Pt100, Pt1000, Cu10, Cu25, Ni120 3) |
16 бит |
1± О О |
±5 |
|
от 0 до 10 000 Ом от 0 до 6 250 Ом от 0 до 3 125 Ом от 0 до 1 562 Ом от 0 до 781,25 Ом от 0 до 390,625 Ом от 0 до 195,3125 Ом |
16 бит |
±0,1 % 2) |
±25 |
|
|
Productivity 3000 |
||||
|
P3-04ADS |
от -10 до 10 В |
16 бит |
±0,1 % 1) |
±25 |
|
от 0 до 5 В |
14 бит |
|||
|
от 0 до 10 В |
15 бит |
|||
|
от 0 до 20 мА |
14 бит |
±0,2 % 1) |
||
|
P3-08AD |
от 0 до 5 В от 0 до 10 В от -5 до 5 В от -10 до 10 В |
16 бит |
±0,1 % 1) |
±10 |
|
от 0 до 20 мА |
±0,2 % 1) |
|||
|
P3-16AD-1 |
от 0 до 20 мА |
16 бит |
±0,1 % 1) |
±25 |
|
P3-16AD-2 |
от 0 до 10 В |
16 бит |
±0,1 % 1) |
±25 |
|
P3-04DA |
16 бит |
от -10 до 10 В от 4 до 20 мА |
±0,1 % 1) |
±25 |
|
P3-08DA-1 |
16 бит |
от 4 до 20 мА |
±0,1 % 1) |
±25 |
|
P3-08DA-2 |
16 бит |
от -10 до 10 В |
±0,1 % 1) |
±25 |
|
P3-06DAS-1 |
16 бит |
от 4 до 20 мА |
±0,1 % 1) |
±25 |
|
P3-06DAS-2 |
16 бит |
от -10 до 10 В |
±0,1 % 1) |
±25 |
|
P3-16DA-1 |
16 бит |
от 4 до 20 мА |
±0,1 % 1) |
±25 |
|
P3-16DA-2 |
16 бит |
от -10 до 10 В |
±0,1 % 1) |
±25 |
|
P3-8AD4DA-1 |
от 0 до 20 мА |
16 бит |
±0,1 % 1) |
±15 |
|
16 бит |
от 4 до 20 мА |
±0,1 % 1) |
±15 |
|
|
P3-8AD4DA-2 |
от 0 до 5 В от 0 до 10 В |
16 бит |
±0,1 % 1) |
±15 |
|
16 бит |
от 0 до 5 В от 0 до 10 В |
±0,1 % 1) |
±25 |
|
|
Модули |
Диапазоны преобразований аналоговых сигналов/разрядность АЦП |
Пределы допускаемой основной погрешности преобразований |
Пределы допускаемой дополнительной погрешности, млн-1/^ |
|
|
на входе |
на выходе |
|||
|
P3-08RTD |
Pt100, Pt1000, Cu10, Cu25, Ni120 3) |
16 бит |
±1 °C |
±5 |
|
от 0 до 10 000 Ом от 0 до 6 250 Ом от 0 до 3 125 Ом от 0 до 1 562 Ом от 0 до 781,25 Ом от 0 до 390,625 Ом от 0 до 195,3125 Ом |
16 бит |
±0,1 % 2) |
±25 |
|
|
P3-08THM |
ТП: J, E, K, R, S, T, B, N 4) |
16 бит |
±3 °C |
±50 |
|
от 0 до 39,0625 мВ, от -39,0625 до 39,0625 мВ, от-78,125 до 78,125 мВ от 0 до 156,25 мВ от -156,25 до 156,25 мВ от 0 до 1250 мВ |
16 бит |
±0,06 % 1) |
±50 |
|
|
Protos X |
||||
|
PX-322-1 PX-324-1 |
Pt100: от -200 до 850 °С |
16 бит |
±1 °C (в рабочих условиях) |
|
|
PX-332-K PX-334-K |
ТП K: от -100 до 1370°С |
16 бит |
±0,5 % (в рабочих условиях) |
|
|
PX-332-J PX-334-J |
ТП J: от -100 до 1200°С |
16 бит |
±0,5 % (в рабочих условиях) |
|
|
PX-302 PX-304 PX-308 |
от 4 до 20 мА |
12 бит |
±0,3 % 2) (в рабочих условиях) |
|
|
PX-312 PX-314 PX-318 |
от -10 до 10 В |
12 бит |
±0,3 % 2) (в рабочих условиях) |
|
|
PX-402 PX-404 PX-408 |
12 бит |
от 4 до 20 мА |
±0,1 % 2) (в рабочих условиях) |
|
|
PX-412 PX-414 PX-418 |
12 бит |
от 0 до 10 В |
±0,1 % 2) (в рабочих условиях) |
|
|
Модули |
Диапазоны преобразований аналоговых сигналов/разрядность АЦП |
Пределы допускаемой основной погрешности преобразований |
Пределы допускаемой дополнительной погрешности, млн-1/^ |
|
|
на входе |
на выходе |
|||
|
Terminator |
||||
|
T1F-08AD-1 T1F-16AD-1 |
от 0 до 20 мА от 4 до 20 мА от -20 до 20 мА |
13 бит |
±0,25 % 1) |
±50 |
|
T1F-08AD-2 T1F-16AD-2 |
от 0 до 5 В от 0 до 10 В от -5 до 5 В от -10 до 10 В |
13 бит |
±0,15 % 1) |
±50 |
|
T1F-08DA-1 T1F-16DA-1 |
12 бит |
от 0 до 20 мА от 4 до 20 мА |
±0,4 % 1) |
±50 |
|
T1F-08DA-2 |
12 бит |
от 0 до 5 В от -5 до 5 В |
±0,3 % 1) |
±50 |
|
от 0 до 10 В от -10 до 10 В |
±0,2 % 1) |
|||
|
T1F-16DA-2 |
12 бит |
от 0 до 5 В от -5 до 5 В |
±0,3 % 1) |
±50 |
|
от 0 до 10 В от -10 до 10 В |
±0,2 % 1) |
|||
|
T1F-8AD4DA-1 |
от 0 до 20 мА от 4 до 20 мА от -20 до 20 мА |
13 бит |
±0,18 % 1) |
±50 |
|
12 бит |
от 4 до 20 мА |
2) % О4 СО 0, ± |
±50 |
|
|
T1F-8AD4DA-2 |
от 0 до 5 В от 0 до 10 В от -5 до 5 В от -10 до 10 В |
13 бит |
±0,08 % 1) |
±50 |
|
12 бит |
от 0 до 5 В от -5 до 5 В |
2) % О4 со 0, ± |
±50 |
|
|
от 0 до 10 В от -10 до 10 В |
±0,2 % 2) |
|||
|
T1F-16RTD |
Pt100, Pt1000, Cu10, Cu25, Ni120 3) |
15 бит |
±1 °C |
±25 |
|
T1F-14THM |
ТП: J, E, K, R, S 4) |
16 бит |
±3 °C |
±5 |
|
от 0 до 5 В от -5 до 5 В от 0 до 156,25 мВ от -156,25 до 156,25 мВ |
16 бит |
±0,02 % 2) |
±5 |
|
|
T1H-CTRIO |
от 0 до 100 кГц |
32 бит |
±1 имп. |
- |
Примечания к таблице 2:
1) пределы допускаемой основной приведенной погрешности нормированы от верхнего значения диапазона преобразований;
2) пределы допускаемой основной приведенной погрешности нормированы от диапазона преобразований;
3) Диапазоны преобразований сигналов от термопреобразователей сопротивления, °С:
Pt100: от -200 до 850, Pt1000: от -200 до 595, Cu10, Cu 25: от -180 до 200,
Ni120: от -60 до 180.
4) Диапазоны преобразований сигналов от термопар (значения в скобках - для модулей 884114, 884116), °С:
J: от -190 (-100) до +760 (+1200), E: от -210 (-100) до +1000, K: от -150 (-180) до +1372, R, S: от +65 (-50) до +1768 (+1760), T: от -230 (-200) до +400, B: от +529 (+400) до +1820, N: от -70 (-180) до +1300, L: от -200 до +800.
В измерительных каналах модуля может использоваться любая комбинация типов термопар. Погрешность модуля включает погрешность канала компенсации температуры холодного спая.
5) Диапазоны преобразований сигналов от термопар, °С:
B: от 529 до 1820, E: от -270 до 1000, J: от -210 до 760, K: от -270 до 1372,
R, S: от 0 до 1768, T: от -270 до 400.
Все восемь каналов модуля работают только с одним типом термопары (например, F4-08THM-E - все 8 каналов могут работать только с термопарой типа Е). Погрешность модуля включает погрешность канала компенсации температуры холодного спая.
Основные технические характеристики контроллеров приведены в таблице 3.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Гц |
24±10% 220±10% 50 |
|
Потребляемая мощность, Вт, не более |
30 |
|
Условия эксплуатации: - нормальная область значений температуры окружающего воздуха, °С - рабочая область значений температуры окружающего воздуха (в скобках - для модификации Protos X), °С - относительная влажность воздуха (без конденсации влаги), % |
от +20 до +30 от 0 до +60 (+55) от 5 до 95 |
|
Г абаритные размеры и масса контроллеров зависят от их состава (количества и типов модулей, входящих в состав контроллеров) |
|
наносят на титульный лист Паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность контроллеров
|
Наименование |
Обозначение |
Количество |
|
Контроллер одной из модификаций в соответствии с заказом |
- |
1 шт. |
|
Комплект модулей ввода/вывода |
В соответствии с заказом |
|
|
Комплект принадлежностей и ЗИП |
В соответствии с заказом |
|
|
Наименование |
Обозначение |
Количество |
|
Комплект общесистемного программного обеспечения |
В соответствии с заказом |
|
|
Паспорт |
СДПК.424314.050 ПС |
1 экз. |
|
Методика поверки |
МП 201-001-2016 |
1 экз. |
осуществляется по документу МП 201-001-2016 «Контроллеры программируемые DirectLOGIC, CLICK, Productivity 2000, Productivity 3000, Protos X, Terminator. Методика поверки», утвержденному ФГУП «ВНИИМС» 19 августа 2016 г.
Основные средства поверки:
калибратор универсальный Н4-7, регистрационный № 22125-01; мультиметр цифровой прецизионный Fluke 8508А, регистрационный № 25984-14; магазин сопротивления измерительный МСР-60М, регистрационный № 2751-71, диапазон воспроизведений сопротивления от 0 до 10 кОм, класс точности 0,02;
генератор сигналов произвольной формы 33250А, регистрационный № 52150-12. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в документе СДПК.424314.050 ПС «Контроллеры программируемые DirectLOGIC, CLICK, Productivity 2000, Productivity 3000, Protos X, Terminator. Паспорт».
ГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Техническая документация изготовителя («AUTOMATIONDIRECT.COM INC.», США)
| Зарегистрировано поверок | 1191 |
| Поверителей | 22 |
| Актуальность данных | 07.12.2024 |
