| Номер в госреестре | 65467-16 |
| Наименование СИ | Преобразователи термоэлектрические |
| Обозначение типа СИ | Rosemount 1067 |
| Изготовитель | "Emerson Process Management GmbH & Co. OHG", Германия; Фирма "Rosemount Inc.", США |
| Год регистрации | 2016 |
| Срок свидетельства | 19.10.2021 |
| МПИ (интервал между поверками) | 2 года - для ТП с НСХ типов R, S, T; 4 года - для ТП с НСХ типов E, J, K, N |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи термоэлектрические Rosemount 1067 (далее - термопреобразователи или ТП) предназначены для измерения температуры жидких и газообразных сред, не агрессивных к материалу защитной оболочки или защитной гильзы ТС.
Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов и разностью температур мест соединения (спаев) чувствительных элементов.

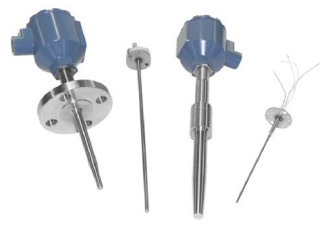

ТП состоят из измерительной вставки с одним или двумя чувствительными элементами (ЧЭ), соединительной головки (или без нее), удлинителя (или без него) с различными видами присоединений к объектам измерений.
Измерительная вставка выполнена в виде кабеля (с номинальной статической характеристикой преобразования (НСХ) типов E, J, K, N, T по ГОСТ Р 8.585-2001 (МЭК 60584-1)) с неорганической изоляцией и оболочкой из разнообразных материалов. Для температур до плюс 800 °C и работы на воздухе оболочка изготавливается из нержавеющей стали 321. Для температур свыше плюс 800 °C в воздушной среде, оболочка изготавливается из сплава Инконель 600. Возможны исполнения защитной арматуры из разных марок стали.
Для измерения температуры при высоких давлениях и скоростях потока предусмотрены защитные гильзы, конструкция которых зависит от допускаемых параметров измеряемой среды.
В соединительную головку ТП могут встраиваться измерительные преобразователи утвержденных типов.
Взрывобезопасные исполнения ТП соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Взрывозащищенность ТП обеспечивается видом взрывозащиты «взрывонепроницаемая оболочка "d"», а также выполнением их конструкции в соответствии с общими требованиями к оборудованию, предназначенному для использования во взрывоопасных средах.
отсутствует.
Условное обозначение номинальной статической характеристики (НСХ) преобразования по ГОСТ Р 8.585-2001 (МЭК 60584-1): Е, J, K, N, R, S, T.
Диапазон измерений температуры, пределы допускаемых отклонений ТЭДС ТП от НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-2) в температурном эквиваленте в зависимости от типа НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-l) приведены в таблице 1.
Таблица 1
| Условное обозначение НСХ | Класс допуска | Диапазон измерений температуры, °С | Пределы допускаемых отклонений ТЭДС от НСХ, °С |
| E | 1 | от -40 до +375 включ. Св. +375 до +800 | ±1,5 ±0,004 • |t| |
| J | 1 | от -40 до +375 включ. Св. +375 до +750 | ±1,5 ±0,004 • |t| |
| K, N | 1 | от -40 до +375 включ. Св. +375 до +1000 | ±1,5 ±0,004 • |t| |
| R | 1 | от 0 до +1000 | ±1,0 |
| S | 1 | от 0 до +1000 | ±1,0 |
| T | 1 | от -40 до +125 включ. Св. +125 до +350 | ±0,5 ±0,004 • |t| |
| Примечание: t - значение измеряемой температуры, °С. | |||
Технические характеристики преобразователей термоэлектрических Rosemount 1067 приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Электрическое сопротивление изоляции ТС при температуре (25±10)°С и относительной влажности воздуха от 30 до 80 %, при напряжении 500 В, МОм, не менее | 1000 |
| Рабочие условия эксплуатации ТП: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -50 до +85 99 |
| Степень защиты оболочки по ГОСТ 14254-96 | IP66, IP68 |
| Габаритные размеры измерительной вставки ТП, мм: - длина монтажной части - диаметр монтажной части | от 100 до 875 от 3 до 6 |
| Масса ТП, кг, не более | 10 |
| Вероятность безотказной работы за 2000 ч, не менее | 0,8 |
| Средний срок службы ТС, лет, не менее (при работе на верхнем пределе рабочего диапазона температур) | 15 |
наносится на преобразователь методом, принятом на заводе, и на титульные листы эксплуатационной документации типографским способом.
Таблица 3
| Наименование | Кол-во | Примечание |
| Преобразователь термоэлектрический Rosemount 1067 | 1 шт. | Исполнение - в соответствии с формой заказа, приведенном в Листе технических данных |
| Паспорт | 1 экз. | - |
| Руководство по эксплуатации | 1 экз. | На 10 шт. ТС и меньшее количество при поставке в один адрес |
| Лист технических данных | 1 экз. | По дополнительному заказу |
| Защитная гильза | 1 шт. | По дополнительному заказу |
осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки» и МИ 3090-2007 «ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки».
Основные средства поверки:
- термометр сопротивления эталонный ЭТС-100/1 3-го разряда по ГОСТ 8.558-2009;
- преобразователи термоэлектрические эталонные ТППО 2, 3-го разрядов по ГОСТ 8.558-2009;
- термостаты переливные прецизионные ТПП-1 моделей ТПП-1.0, ТПП-1.2 (Регистрационный № 33744-07);
- калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11);
- термостат с флюидизированной средой FB-08, рабочий диапазон температур от плюс 50 до плюс 700 °С (Регистрационный № 44370-10);
- измеритель температуры многоканальный прецизионный МИТ 8.10(М) (Регистрационный № 19736-11);
- калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт ТП и (или) на свидетельство о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к преобразователям термоэлектрическим Rosemount 1067
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия. ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки. Техническая документация фирмы «Rosemount Inc», США.
