| Номер в госреестре | 65468-16 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | Rosemount 1067 |
| Изготовитель | "Emerson Process Management GmbH & Co. OHG", Германия; Фирма "Rosemount Inc.", США |
| Год регистрации | 2016 |
| Срок свидетельства | 19.10.2021 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления платиновые Rosemount 1067 (далее -термопреобразователи или ТС) предназначены для измерения температуры жидких и газообразных сред, не агрессивных к материалу защитной оболочки или защитной гильзы ТС.
Принцип измерения температуры при помощи ТС основан на зависимости сопротивления чувствительного элемента (далее - ЧЭ) ТС от температуры измеряемой среды.

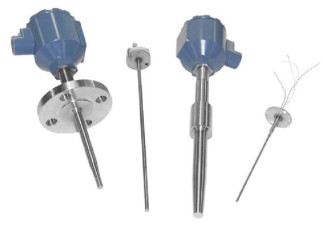

ТС состоят из измерительной вставки с одним или двумя тонкопленочными или проволочными платиновыми ЧЭ, соединительной головки (или без нее), удлинителя (или без него) с различными видами присоединений к объектам измерений. Материал защитной оболочки измерительной вставки и удлинителя - нержавеющая сталь марки 316/321. Возможны исполнения защитной арматуры из разных марок стали.
Схема соединения внутренних проводников термопреобразователей с ЧЭ: 3-х или 4-х проводная.
Для измерения температуры при высоких давлениях и скоростях потока предусмотрены защитные гильзы, конструкция которых зависит от допускаемых параметров измеряемой среды.
В соединительную головку ТС могут встраиваться измерительные преобразователи утвержденных типов.
Взрывобезопасные исполнения ТС соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Взрывозащищенность ТС обеспечивается видом взрывозащиты «взрывонепроницаемая оболочка "d"», а также выполнением их конструкции в соответствии с общими требованиями к оборудованию, предназначенному для использования во взрывоопасных средах.
отсутствует.
представлены в таблице 1.
Таблица 1
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -196 до +600 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/ МЭК 60751 | Pt100 |
| Температурный коэффициент ТС а, °С-1 | 0,00385 |
| Класс допуска по ГОСТ 6651-2009/МЭК 60751 | А, В |
| Допуск по ГОСТ 6651-2009/МЭК 60751, °С (t - значение измеряемой температуры, °С) | ±(0,15+0,002|t|) (для класса допуска «А»); ±(0,3+0,005 |t|) (для класса допуска «В») |
| Максимальный измерительный ток, мА | 1 |
| Время термической реакции измерительной вставки ТС (t0,5): - в водной среде (со скоростью потока 0,4 м/с), с - в воздушной среде (со скоростью потока 3,0 м/с), с | от 1,1 до 7,7 от 14 до 42 |
| Электрическое сопротивление изоляции ТС при температуре (25±10)°С и относительной влажности воздуха от 30 до 80 %, при напряжении 500 В, МОм, не менее | 1000 |
| Рабочие условия эксплуатации ТС: - температура окружающей среды, °С - относительная влажность воздуха, % | от -50 до +85; до 99 |
| Степень защиты оболочки по ГОСТ 14254-96 | IP66, IP68 |
| Габаритные размеры измерительной вставки ТС, мм: - длина монтажной части - диаметр монтажной части | от 100 до 875 от 3 до 6 |
| Масса, кг, не более | 10 |
| Вероятность безотказной работы за 2000 ч, не менее | 0,8 |
| Средний срок службы ТС, лет, не менее (при работе на верхнем пределе рабочего диапазона температур) | 15 |
наносится на преобразователь методом, принятом на заводе, и на титульные листы эксплуатационной документации типографским способом.
Комплектность поставки ТС представлена в таблице 2.
Таблица 2
| Наименование | Кол-во | Примечание |
| Т ермопреобразователь сопротивления платиновый Rosemount 1067 | 1 шт. | Исполнение - в соответствии с формой заказа, приведенном в Листе технических данных |
| Паспорт | 1 экз. | - |
| Руководство по эксплуатации | 1 экз. | На 10 шт. ТС и меньшее количество при поставке в один адрес |
| Лист технических данных | 1 экз. | По дополнительному заказу |
| Защитная гильза | 1 шт. | По дополнительному заказу |
осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термометр сопротивления эталонный ЭТС-100/1 3-го разряда по ГОСТ 8.558-2009;
- термостаты переливные прецизионные ТПП-1 моделей ТПП-1.0, ТПП-1.2 (Регистрационный № 33744-07);
- измеритель температуры многоканальный прецизионный МИТ 8.10(М)/МИТ 8.15(М) (Регистрационный № 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт ТС и (или) на свидетельство о поверке.
отсутствуют.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60751 (2008, 07). Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Техническая документация фирмы «Rosemount Inc», США.
