| Номер в госреестре | 65469-16 |
| Наименование СИ | Метан-реле шахтные искробезопасные |
| Обозначение типа СИ | ИМРШ |
| Изготовитель | ООО "Современные технические решения", г.Кемерово |
| Год регистрации | 2016 |
| Срок свидетельства | 19.10.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Метан-реле шахтные искробезопасные ИМРШ (далее по тексту метан-реле) предназначены для измерений и контроля объемной доли метана в атмосфере горных выработок.
Для измерений объемной доли метана метан-реле, в зависимости от модификации, используются датчики различных типов.
Метан-реле модификация ИМРШ.ПБО - установлен оптический датчик.
Метан-реле модификация ИМРШ.ПБТ - установлен термохимический датчик.
Принцип действия оптического датчика основан на избирательном поглощении инфракрасного излучения молекулами углеводородов в области длин волн 3,3-3,4 мкм. Принцип действия термохимического датчика основан на беспламенном сжигании метана на рабочем элементе датчика. Появление метана приводит к изменению сопротивления рабочего резистора датчика, разбалансировке моста и выходного напряжения диагонали моста пропорциональное концентрации метана.
Конструктивно метан-реле состоит из следующих блоков:

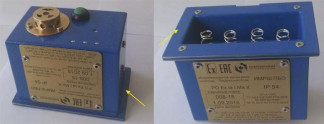

ИМРШ.ПБх - переносной блок состоит из стального корпуса с размещенными в нем печатными платами, датчиком метана, пьезодинамиком, светодиодами и Li-ion аккумулятором. На лицевой панели ПБх расположены: 3 RGB светодиода для отображения состояния устройства и индикации режимов работы/ошибок, отверстие пьезодинамика, защитный колпачок датчика метана, кнопка управления. На тыльной стороне в углублении расположены пружинные контакты, предназначенные для заряда встроенного аккумулятора, подачи питания и обмена данными с блоком ИМРШ.КМ.
ИМРШ.КМ - комбайновый модем представляет собой защитный металлический кожух устанавливаемый на горной машине, внутри которого находится блок управления с оптическим реле, клемник и PLC-модем.
Метан-реле имеют следующие функции:
- измерение концентрации метана в атмосфере;
- запись в энергонезависимую память и передача измеренного значения объемной доли метана в атмосфере;
- подача световой и звуковой сигнализации при достижении значения объемной доли метана заданных уровней (тревога и авария);
- передача результатов измерений на ПК (при использовании ИМРШ.ЗС);
- индикация состояния и неисправности;
- передача результатов измерений в виде аналогового (0,4 - 2) В и цифрового (RS-485, протокол Modbus) выходных сигналов для интегрирования в информационно-измерительные системы (при использовании ИМРШ.ШМ).
Метан-реле предназначены для работы в подземных выработках угольных шахт, опасных по газу (метан) и угольной пыли, является пыле- и влагозащищенным в соответствии с исполнением IP 54 по ГОСТ 14254-96.
Для предотвращения несанкционированного доступа корпус метан-реле пломбируется.
Метан реле имеет встроенное программное обеспечение далее (ПО), разработанное фирмой-изготовителем специально для решения задач измерения объемной доли метана. Встроенное ПО измерителя состоит из программы управления измерением и передачи данных блока ИМРШ.ПБх.
К метрологически значимой части относится все ПО. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.77-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | IMRSH.bin |
| Номер версии (идентификационный номер)* ПО | Ver.1.x |
| Цифровой идентификатор ПО (алгоритм) | 0хСА214942 |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | CRC32 |
| Примечания: 1). Знак "х" в номере версии ПО обозначает незначительные изменения, не влияющие на метрологические характеристики газоанализаторов; 2). Контрольная сумма, указанная в таблице относится только к прошивке версии 1.01 | |
Метрологические характеристики метан-реле шахтных искробезопасных ИМРШ приведены в таблице 2. Технические характеристики метан-реле шахтных искробезопасных ИМРШ приведены в таблице 3.
Таблица 2
| Параметр | Значение |
| Диапазон измерений объемной доли метана для модификаций ИМРШ.ПБТ, % | от 0 до 2,5 |
| Диапазон измерений объемной доли метана для модификаций ИМРШ.ПБО, % | от 0 до 100 |
| Пределы допускаемой основной абсолютной погрешности в диапазоне измерений объемной доли метана от 0 до 2 % включ., % | ±0,1 |
| Пределы допускаемой основной относительной погрешности в диапазоне измерений объемной доли метана св. 2 до 2,5 % включ., % (только для модификаций ИМРШ.ПБТ) | ±5 |
| Пределы допускаемой основной относительной погрешности в диапазоне измерений объемной доли метана св. 2 до 5 % включ., % | ±5 |
| Пределы допускаемой основной относительной погрешности в диапазоне измерений объемной доли метана св. 5 до 100 %, % (только для модификаций ИМРШ.ПБО) | ±10 |
| Пределы допускаемой дополнительной погрешности измерений от изменения температуры окружающей среды в диапазоне условий эксплуатации: - абсолютной в диапазоне измерений от 0 до 2 % включ., % - относительной в диапазоне измерений св. 2 до 2,5 %, % | ±0,2 ±10 |
| Пределы допускаемой дополнительной погрешности измерений от изменения атмосферного давления в диапазоне условий эксплуатации: - абсолютной в диапазоне измерений от 0 до 2 % включ., % - относительной в диапазоне измерений св. 2 до 2,5 % включ., % | ±0,2 ±30 |
| Время срабатывания сигнализации (световой, звуковой), с, не более | 30 |
| Время прогрева, с, не более | 90 |
Таблица 3
| Параметр | Значение |
| Г абаритные размеры, ДхШхВ, мм, не более - блока ИМРШ.ПБх - блока ИМРШ.КМ | 111х71х76; 295x97x200; |
| Масса, кг, не более - блока ИМРШ.ПБх - блока ИМРШ.КМ | 1,0 14,0 |
| Электрическое питание от сети постоянного тока, В - блока ИМРШ.ПБх (от встроенного Li-ion аккумулятора) - блока ИМРШ.КМ | 3,7 3 - 5,4 |
| Потребляемая мощность, В А, не более - блока ИМРШ.ПБх - блока ИМРШ.КМ | 0,1 0,4 |
| Условия эксплуатации: - диапазон температуры окружающей среды, °С - диапазон атмосферного давления, кПа - диапазон относительной влажности, % | от -10 до +50 от 84 до 106,7 от 15 до 98 (без капельной влаги) |
| Средняя наработка на отказ, час | 10000 |
| Средний срок службы, лет | 5 |
наносится на шильд ИМРШ и титульный лист Руководства по эксплуатации в верхнем правом углу методом компьютерной графики.
Комплектность поставки метан-реле приведена в таблице 4.
Таблица 4
| Наименование | Количество |
| 1 ИМРШ.ПБх | 1 шт. |
| 2 ИМРШ.КМ | По заказу |
| 3 ИМРШ ШМ | По заказу |
| 4 ИМРШ.ЗС | По заказу. |
| 5 Упаковка | 1 шт. |
| 6 Руководство по эксплуатации | 1 экз. |
| 7 Паспорт | 1 экз. |
| 8 Копия сертификата соответствия ТР ТС 012/2011 | 1 экз. |
| 9 Методика поверки | 1 экз. |
| 10 Колпачок для градуировки | По заказу |
осуществляется по документу МП 06-013-2016 «Метан-реле шахтное искробезопасное ИМРШ Методика поверки», утвержденному ФБУ «Кемеровский ЦСМ» 29 февраля 2016 г.
Основные средства поверки:
- государственные стандартные образцы состава газовой смеси - метан в воздухе, метан в азоте №№ 10530-2014, 10532-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска клейма в свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
Правила безопасности в угольных шахтах, утвержденные приказом Ростехнадзора от 19.11.2013 №550.
Технические условия ТУ 4215-001-26625559-2015.
