| Номер в госреестре | 65471-16 |
| Наименование СИ | Альфа-бета-радиометры |
| Обозначение типа СИ | РКС-01А "Абелия" |
| Изготовитель | Общество с ограниченной ответственностью «НТЦ Амплитуда» (ООО «НТЦ Амплитуда»), г. Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 19.10.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Альфа-бета-радиометры РКС-01А «Абелия» (далее - радиометры) предназначены для измерения:
- активности альфа- и бета- излучающих радионуклидов в плоских источниках;
- активности альфа- и бета- излучающих радионуклидов на фильтрах типа АФА с площадью рабочей поверхности до 20 см ;
- объемной активности бета-излучающих радионуклидов в аэрозольных пробах, отобранных на фильтр типа АФА с учетом объема прокачанного через него воздуха.
Работа радиометра основана на принципе преобразования полупроводниковым детектором поглощенной в его объеме энергии альфа-частиц и бета-частиц в последовательность импульсных электрических сигналов. Эти сигналы формируются по длительности и амплитуде, а затем поступают на микропроцессорную схему регистрации, которая обеспечивает представление результатов измерений на дисплее. Активность радионуклидов в исследуемом препарате пропорциональна измеренной скорости счета регистрируемых импульсов. Объемная активность бета-излучающих радионуклидов в аэрозольных пробах, отобранных на фильтр типа АФА, рассчитывается по измеренной активности радионуклидов на фильтре с введением в расчет объема прокачанного через фильтр воздуха, измеренного на пробоотборной установке, не входящей в состав радиометра.
В радиометре в качестве детектора излучения применяется детектор кремниевый ионно-имплантированный типа Д10А, предназначенный для преобразования энергии регистрируемых частиц в импульсный электрический сигнал, и детектор кремниевый ионно-имплантированный типа Д4,5А, предназначенный для компенсации внешнего фона гамма-излучения.
В процессе измерения показания на дисплее меняются автоматически, при этом микропроцессорная схема регистрации усредняет результаты измерений и подсчитывает среднее квадратическое отклонение случайной составляющей погрешности.
Радиометр собран в едином корпусе, внутри которого находятся:
- узел детектирования;
- свинцовая защита (опционально);
- электронная часть в виде отдельных плат;
- узел питания.

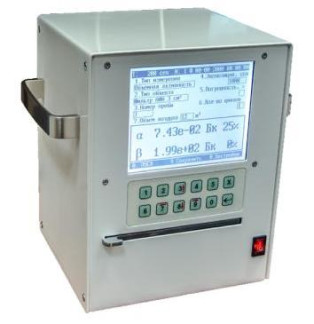

На лицевой стороне радиометра расположены: дисплей, клавиатура, держатель для образцов с загрузочным лотком, сетевой выключатель.
Сбоку на корпусе радиометра находятся ручки для переноски прибора.
На задней стороне радиометра имеются разъем для подключения к сети питания и разъем USB для вывода информации на персональный компьютер (ПК), а также табличка, на которой нанесены маркировочные обозначения.
Управление радиометром и индикация всей необходимой информации осуществляются с помощью встроенного программного обеспечения.
Радиометр имеет встроенное программное обеспечение (далее - ПО), записанное в энергонезависимую память микроконтроллера на этапе изготовления радиометра. Защита от несанкционированного изменения программы обеспечивается наличием кода доступа к сервисному режиму, который известен только на предприятии-изготовителе, и опломбированием прибора.
Конструкция радиометра исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | РКС-01 А «Абелия» |
| Номер версии (идентификационный номер) ПО | 01.ХХХ, где ХХХ - метрологически незначимая часть |
| Цифровой идентификатор ПО | - |
| Примечание - Встроенное ПО устанавливается на стадии производства. Доступа к цифровому идентификатору встроенного ПО нет. | |
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - средний.
Таблица 2 - Основные технические характеристики альфа-бета-радиометров РКС-01А «Абелия»
| Наименование характеристики | Значение |
| Диапазон измерений активности альфа-излучающих радионуклидов в плоских источниках, Бк | от 110-2до 1104 |
| Диапазон измерений активности бета-излучающих радионуклидов в плоских источниках*, Бк | от 110-1до 1105 |
| Диапазон измерений объемной активности бета-излучающих радионуклидов в аэрозольных пробах, отобранных на фильтр типа АФА при объеме прокачанного через него воздуха 1 м3, Бк/м3 | от 110-1 до 1105 |
| Пределы допускаемой основной относительной погрешности измерений активности альфа- излучающих радионуклидов в плоских источниках, % | ±15 |
| Пределы допускаемой основной относительной погрешности измерений активности бета- излучающих радионуклидов в плоских источниках*, % | ±15 |
| Пределы допускаемой относительной погрешности измерений объемной активности бета-излучающих радионуклидов в аэрозольных пробах, отобранных на фильтр типа АФА при объеме прокачанного через него воздуха 1 м3 , % | ±25 |
| Диапазон энергий регистрируемого альфа-излучения, МэВ | от 2,5 до 9,5 |
| Диапазон энергий регистрируемого бета-излучения, МэВ | от 0,05 до 3,5 |
| Уровень фона в канале регистрации альфа-излучения, имп/с, не более | 0,001 |
| Уровень фона в канале регистрации бета-излучения в зависимости от площади детектора, имп/с, не более: - без свинцовой защиты при площади детектора 450 мм2 1000 мм2 3000 мм2 - со свинцовой защитой при площади детектора 450 мм2 1000 мм2 3000 мм2 | 0,07 0,14 0,42 0,03 0,07 0,21 |
| Пределы дополнительной относительной погрешности измерений активности альфа- и бета- излучающих радионуклидов в плоских источниках при изменении температуры окружающей среды относительно нормальных условий, % | ±5 |
| Пределы дополнительной относительной погрешности измерений активности альфа- и бета- излучающих радионуклидов в плоских источниках при отклонении напряжения и частоты сети от их номинальных значений, % | ±5 |
| Время установления рабочего режима, мин, не более | 15 |
| Время непрерывной работы, ч, не менее | 24 |
| Нестабильность показаний за 8 ч непрерывной работы, %, не более | ±5 |
| Электропитание радиометра от однофазной сети переменного тока - напряжение, В - частота, Гц | 220+22-33 (50±1)/(60±1,2) |
| Мощность, потребляемая радиометром, В-А, не более | 20 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 260x188x248 |
| Масса, кг, не более - без свинцовой защиты - со свинцовой защитой | 72 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при 30 °С и более низких температурах без конденсации влаги, % - атмосферное давление, кПа - уровень внешнего гамма-фона, мкЗв/ч (мкР/ч), не более | от +1 до +40 80 от 84 до 106,7 0,5 (50) |
| Средняя наработка на отказ, ч | 20 000 |
| Назначенный срок службы, лет | 30 |
| *- Диапазон измерений активности бета-излучающих радионуклидов в плоских источниках и пределы допускаемой основной относительной погрешности измерений активности бета- излучающих радионуклидов в плоских источниках указаны для радионуклидов 90Sr+90Y. **- При погрешности определения объема воздуха, прокачанного через аэрозольный фильтр, не более ±15 %. | |
наносится на корпус радиометра фотоспособом и типографским способом на титульный лист руководства по эксплуатации АЖНС.412121.004РЭ и паспорта АЖНС.412121.004ПС.
Таблица 3 - Комплект поставки альфа-бета-радиометров РКС-01А «Абелия»
| Наименование | Обозначение | Кол-во | Приме чание |
| Альфа-бета радиометр РКС-01 «Абелия» | АЖНС.412121.004 | 1 | |
| Комплект инструментов и принадлежностей: - подложки для счетных образцов; - контрольные источники альфа и бета-излучения | 1 | ||
| Комплект запасных частей: - кабель питания; - предохранитель плавкий | 1 | * | |
| Руководство по эксплуатации | АЖНС.412121.004 РЭ | 1 | |
| Паспорт | АЖНС.412121.004 ПС | 1 | |
| Методика поверки | АЖНС.412121.004 МП | 1 | |
| *В соответствии с требованиями заказчика. | |||
осуществляется по документу АЖНС.412121.004 МП «Альфа-бета-радиометры РКС-01А «Абелия». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 30 августа 2016 г.
Основные средства поверки:
- рабочие эталоны 1 - 2-го разряда по ГОСТ 8.033-96 - Источники бета-излучения закрытые с радионуклидами стронций-90+иттрий-90 типа 1С0, 2С0, 3С0 c активностью от 10 до 105 Бк, аттестованные с погрешностью не более ±6 %;
- рабочие эталоны 1-2-го разряда по ГОСТ 8.033-96 - Источники альфа-излучения закрытые с радионуклидом плутоний-239 типа 1П9, 2П9, 3П9 c активностью от 10 до 104 Бк, аттестованные с погрешностью не более ±6 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке.
Приказ Министерства здравоохранения и социального развития РФ № 1034 от 09 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.
ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников.
АЖНС.412121.004ТУ «Альфа-бета-радиометры РКС-01А «Абелия». Технические условия.
