| Номер в госреестре | 65485-16 |
| Наименование СИ | Преобразователи измерительные |
| Обозначение типа СИ | SITRANS |
| Изготовитель | "Siemens Industry, Inc.", США |
| Год регистрации | 2016 |
| Срок свидетельства | 19.10.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные SITRANS (далее по тексту - преобразователи) предназначены для измерений электрических сигналов от датчиков различных физических величин и преобразования измеренных сигналов в цифровые выходные сигналы.
Преобразователи выпускаются в трех модификациях: SITRANS RD100, SITRANS RD200, SITRANS RD300.
Принцип действия преобразователей SITRANS основан на преобразовании электрических сигналов, поступающих от первичных преобразователей, в цифровой код с последующей передачей информации на дисплей.
Преобразователи модификации SITRANS RD100 имеют один канал для подключения первичных преобразователей, предназначены для измерения унифицированного сигнала силы постоянного тока от 4 до 20 мА и передачи результатов измерений на дисплей. Преобразователи выпускаются без встроенного источника напряжения постоянного тока для питания первичных преобразователей.
Преобразователи модификации SITRANS RD200 имеют один либо два канала для подключения первичных преобразователей, предназначены для измерения электрических сигналов от первичных преобразователей различных физических величин. Преобразователи могут иметь до двух встроенных источников напряжения постоянного тока для питания первичных преобразователей.
Преобразователи модификации SITRANS RD300 имеют один либо два канала для подключения первичных преобразователей, предназначены для измерения электрических сигналов от первичных преобразователей различных физических величин. Преобразователи могут иметь до двух встроенных источников напряжения постоянного тока для питания первичных преобразователей.

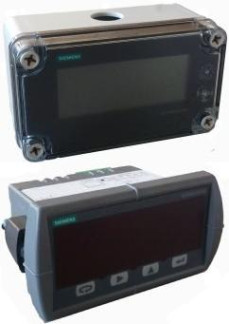

Конструктивно преобразователи SITRANS выполнены в виде компактного модуля.
Преобразователи пломбируются от несанкционированного доступа путем нанесения наклейки на верхнюю часть корпуса
Преобразователи отличаются габаритными размерами, метрологическими и техническими характеристиками, приведенными в таблице 3.
Программное обеспечение у преобразователей измерительных модификации SITRANS RD100 отсутствует.
Управление настройками и параметрами режима работы преобразователей измерительных модификаций SITRANS RD200, SITRANS RD300, вывод информации на экран осуществляется посредством программного обеспечения.
Программное обеспечение преобразователей встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений.
Установка и обработка выходных параметров осуществляется как на самом преобразователе, так и за счет программного обеспечения, установленного на ПК.
Идентификационные данные программного обеспечения преобразователей модификаций SITRANS RD200, SITRANS RD300 представлены в таблицах 1-2
Таблица 1 - Идентификационные данные программного обеспечения преобразователей модификации SITRANS RD200_
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | SITRANS RD200 |
| Идентификационное наименование ПО | Siemens sitrans RD200 |
| Номер версии ПО | 8.20 и выше |
| Цифровой идентификатор ПО | D7DBE56FC6E7B34986E22AFC |
Таблица 2 - Идентификационные данные программного обеспечения преобразователей модификации SITRANS RD300_
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | SITRANS RD300 |
| Идентификационное наименование ПО | Siemens sitrans RD300 |
| Номер версии ПО | 8.03 и выше |
| Цифровой идентификатор ПО | А7RBC59DB6E7V35482324NA |
Уровень защиты программного обеспечения преобразователей от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Основные метрологические и технические характеристики преобразователей представлены в таблице 3.
Таблица 3 - Основные метрологические и технические характеристики преобразователей
| Наименование характеристики | Значение | ||
| Модификация | RD100 | RD200 | RD300 |
| Диапазон измерений силы постоянного тока, мА | от 0 до 20 | ||
| Пределы допускаемой относительной погрешности преобразований силы постоянного тока, % | ±0,1 | ||
| Диапазон измерений напряжения постоянного тока, В | - | от 0 до +10 | |
| Пределы допускаемой относительной погрешности преобразований напряжения постоянного тока, % | - | ±0,1 | |
| Напряжение постоянного тока встроенного источника, В | - | от 0 до 24 | |
| Количество каналов | 1 | 1 или 2 | |
| Напряжение питания: - переменного тока, В - постоянного тока, В | от 85 до 265 (частотой 50/60 Гц) от 12 до 265 | ||
| Г абаритные размеры (длина х ширина х высота), мм, не более | 140х65х80 | 79х119х62 | 143х119х62 |
| Масса, кг, не более | 0,34 | 0,269 | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от - 40 до + 65 от 35 до 65 от 84 до 106,7 | от 0 до + 65 от 35 до 65 от 84 до 106,7 | |
| Степень защиты | IP67 | IP65 | |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплект поставки
| Наименование | Количество |
| Преобразователь измерительный SITRANS | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки РТ-МП-3278-551-2016 | 1 шт. (на партию) |
осуществляется по документу РТ-МП-3278-551-2016 «ГСИ. Преобразователи измерительные SITRANS. Методика поверки», утвержденному ФБУ «Ростест-Москва» 10 апреля 2016 г. Основные средства поверки:
- калибратор универсальный Fluke 5520A (Госреестр № 23346-02).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
отсутствуют.
Техническая документация фирмы Siemens AG.
