| Номер в госреестре | 65486-16 |
| Наименование СИ | Аппаратура тензоизмерительная |
| Обозначение типа СИ | 16СУ38 |
| Изготовитель | Открытое акционерное общество "Летно-исследовательский институт имени М.М. Громова", г. Жуковский Московская обл. |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура тензоизмерительная 16СУ38 (далее - аппаратура) предназначена для измерений переменного напряжения на тензорезисторе при исследованиях динамических деформаций, а также для выдачи преобразованного аналогового сигнала в средства регистрации и обработки результатов измерений.
Конструктивно аппаратура состоит из устройства согласующего, пульта управления и жгута контрольного. Пульт управления подключается к устройству согласующему с помощью жгута контрольного.
Принцип работы аппаратуры основан на преобразовании изменения сопротивления тензорезистора (датчика), при протекании через него постоянного тока, в аналоговое напряжение переменного тока с последующим усилением и фильтрацией.
Устройство согласующее предназначено для формирования стабилизированных токов питания тензорезисторов (датчиков), измерения напряжений переменного тока на тензорези-сторах, преобразования этих сигналов и выдачу их в средства регистрации и обработки результатов измерений. При включении питания автоматически запускается режим «тестирования» аппаратуры. В режиме «измерение» контроллер устройства согласующего считывает из энергонезависимой памяти коды коэффициентов усиления, токов питания тензорезисторов и частот среза фильтров нижних частот и записывает в регистры режимов измерительных каналов (далее - ИК).
Пульт управления предназначен для контроля ИК и установки их параметров (ток витания тензорезистора, коэффициент усиления и частотный диапазон). Контроллер пульта управления обеспечивает опрос команд, задаваемых кнопками клавиатуры, вывод служебной информации на индикаторы цифрового табло и связь с контроллером устройства согласующего для передачи команд управления и приёма данных.

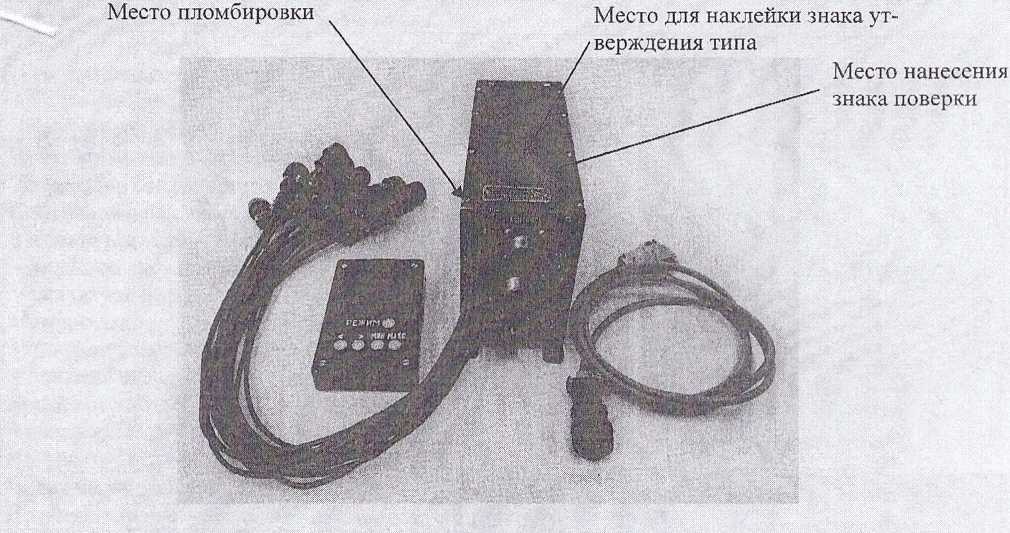

Внешний вид аппаратуры, места пломбировки от несанкционированного доступа, наклейки знака утверждения типа, нанесения знака поверки приведены на рисунке 1.
Рисунок 1 - Внешний вид аппаратуры тензоизмерительной 16СУ38
Конструкция аппаратуры исключает возможность несанкционированного влияния на программное обеспечение аппаратуры и измерительную информацию.
Основные метрологические и технические характеристики аппаратуры приведены в таблице 1.
Таблица I
| Наимен о ван и е х арактеристи ки | Значение | характеристики |
| Количество измерительных каналов | 16 |
| Диапазон сопротивлении применяемых тензорезисторов, Ом | от 40 до 400 |
| Номинальные значения токов питания датчиков, мА | 2.0: 4; 8; 16 |
| Пределы допускаемой основной относительной погрешности установки тока питания датчика, % | ±1 ,0 |
| Номинальные значения коэффициентов усиления ИК на частоте 1000 Гц | 500; 1000:2000; 4000 |
| Пределы допускаемой основной относительной погрешности установки коэффициентов усиления ИК, % | ±1.0 |
| Диапазон выходного напряжения измерительных каналов, В | ±2,5 |
| Диапазоны рабочих частот ИК при неравномерности амплитудно-частотной характеристики 5 %, Гц | от 10 до 20000 от 10 до 40000 |
| Затухание амплитудно-частотной характеристики измерительных каналов на удвоенной максимальной частоте диапазона, дБ. не менее | 20 |
| Пределы допускаемой дополнительной погрешности измерительных каналов, % | ±3,0 |
| Параметры питания: - напряжение питания постоянного тока, В - потребляемая мощность, В-A. не более | 27±3 , 27 • |
| Габаритные размеры (длииахширинахвысота): - устройство согласующее, мм, не более - пульт управления, мм, не более - жгут контрольный (длина), м, не менее | 216x74x117 113x70x22 1,5 |
| Масса, кг, не более: - устройство согласующее - пульт управления - жгут контрольный | 2,1 0.3 0,15 |
| Рабочие условия эксплуатации: Устройство согласующее: Синусоидальная вибрация: - амплитуда ускорения, м/с’ - диапазон частот, Гц - амплитуда перемещения, мм Механические удары многократного действия: - пиковое ударное ускорение, м/с2 - длительность действия ударного импульса, мс Линейное ускорение, м/с2 Атмосферное пониженное давление, мм рт. ст. Повышенная рабочая температура, °C Пониженная рабочая температура, °C Повышенная относительная влажность при температуре ±35°С, % | 98,1 от 10 до 2000 до 2,5 59 12 98.1 15 50 минус 50 98 |
| Наименование характеристики | Значение характеристики |
| Пульт управления: Повышенная рабочая температура, °C Пониженная рабочая температура, °C Механические удары одиночного действия: - пиковое ударное ускорение, м/с" - длительность действия ударного импульса, мс Повышенная относительная влажность при температуре +35°С, % | 50 минус 40 147 10 95 |
наносится типографским способом на титульный лист руководства по эксплуатации и на устройство согласующее в виде наклейки.
Комплект поставки аппаратуры приведен в таблице 2.
Таблица 2
| 11аименование | Обозначение | Количество |
| 1 Устройство согласующее. СУ 16СУ38, зав. № 1 | ИКПВ.411532.002 | 1 |
| 2 Пульт управления. ПУ 16СУ38, зав. № 1 | ИКПВ.301433.004 | 1 |
| 3 Жгут контрольный. ЖК 16СУ38, зав. № 1 | ИКПВ 469416.017 | 1 |
| 4 Паспорт | ИК1 IB.411532.001 ПС | 1 |
| 5 Руководство по эксплуатации | ИКПВ.411532.001 РЭ | 1 |
| 6 Методика поверки | ИКПВ.411532.001МП | 1 |
осуществляется по документу ИКПВ.411532.001 МП «Инструкция. Аппаратура тензоизмерительная 16СУ38. Методика поверки», утвержденному начальником ФГБУ «ГНМЦ» Минобороны России 09 августа 2016 г.
Основные средства поверки:
мультиметр 3458А (per. № 25900-03), пределы измерений напряжения постоянного тока: 100 мВ; 1; 10; 100, 1000 В: пределы допускаемой абсолютной погрешности в диапазоне 10 В -±(0,5-10‘6 D + 0,05-10 *' Е), где D - показание мультиметра, Е - верхнее граничное значение диапазона измерений; пределы измерений напряжения переменного тока: 10; 100 мВ; 1,0; 10. 100. 1000 В в диапазоне частот от 1 Гц до 10 МГц; пределы допускаемой абсолютной погрешности при частотах от 40 Гц до 1 кГц на пределах измерений: 100 мВ; 1.0 и 10 В - ±(7-1О'5 D + 2-Ю’5 Е); пределы измерений сопротивления постоянному току: 10; 100 Ом; 1; К); 100 кОм: 1: 10; 100 МОм; 1,0 ГОм; пределы допускаемой абсолютной погрешности на пределах измерений: 100 МОм - ±(5-10'4 D + 1 -10’5 Е); 1,0 ГОм -±(5-1О'3 D + 1 • 10'5 Е);
генератор сигналов произвольной формы 33210А (per. № 62209-15). диапазон частот выходного сигнала синусоидальный формы от 1 мГц до 10 МГц; пределы допускаемой относительной погрешности установки частоты выходного сигнала ±2-10’'; неравномерность амплитудно-частотной характеристики для синусоидального сигнала относительно частоты 1 кГц -±0.1 дБ в диапазоне до 100 кГц:
магазин электрического сопротивления 1’4834 (per, № 11326-90). диапазон сопротивлений от Одо 1 МОм, класс точности 0.02/2,5-10'7.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
1 ГОСТ 8.027-2001 «ГС14. Государственная поверочная схема для средетв измерений постоянного электрического напряжения и электродвижущей силы».
2 ГОСТ Р 8.648-2015 «ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1 000 В в диапазоне частот от 1-1О'2 до 2'109 Гц».
3 ГОСТ 8.129-2013 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты».
4 ИКПВ.411532.001 ТУ «Аппаратура тензоизмерительная 16СУ38. Технические условия».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
