| Номер в госреестре | 65488-16 |
| Наименование СИ | Комплект мер толщины |
| Обозначение типа СИ | MSR-L |
| Изготовитель | "IMS Messsysteme GmbH", Германия |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплект мер толщины MSR-L (далее - комплект) предназначен для воспроизведения значений толщины и используется для поверки и калибровки систем измерения толщины проката.

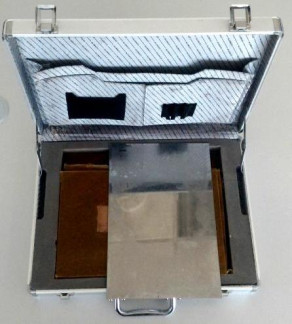

Принцип действия комплекта основан на воспроизведении толщины листа проката. Комплект состоит из двадцати шести мер одной толщины, укомплектованных в три кейса для хранения и переноски. Конструктивно каждая мера представляет собой плоский лист прямоугольной формы, изготовленный из железа.
Пломбировка от несанкционированного доступа не предусмотрена.
Таблица 1 - Метрологические и технические характеристики
| Мера | Г абаритные размеры (длина х ширина х высота), мм, не более | Масса меры, кг, не более | Номинальное значение толщины меры и допускаемое отклонение, мм | Пределы допускаемой погрешности воспроизведения толщины, мкм |
| G4-FE-1797 | 200x300x1 | 0,46 | 1,00±0,05 | ±1 |
| G4-FE-1855 | 200x300x1 | 0,46 | 1,00±0,05 | ±1 |
| G4-FE-1856 | 200x300x1 | 0,46 | 1,00±0,05 | ±1 |
| Мера | Габаритные размеры (длина х ширина х высота), мм, не более | Масса меры, кг, не более | Номинальное значение толщины меры и допускаемое отклонение, мм | Пределы допускаемой погрешности воспроизведения толщины, мкм |
| G4-FE-1857 | 200x300x1 | 0,46 | 1,00±0,05 | ±1 |
| G4-FE-1858 | 200x300x1 | 0,46 | 1,00±0,05 | ±1 |
| G4-FE-1884 | 200x300x1 | 0,46 | 1,00±0,05 | ±1 |
| G4-FE-1885 | 200x300x1 | 0,46 | 1,00±0,05 | ±1 |
| G4-FE-1886 | 200x300x1 | 0,46 | 1,00±0,05 | ±1 |
| G4-FE-1887 | 200x300x1 | 0,46 | 1,00±0,05 | ±1 |
| G4-FE-1888 | 200x300x1 | 0,46 | 1,00±0,05 | ±1 |
| G4-FE-1889 | 200x300x1 | 0,46 | 1,00±0,05 | ±1 |
| G4-FE-1890 | 200x300x1 | 0,46 | 1,00±0,05 | ±1 |
| G4-FE-1891 | 200x300x1 | 0,46 | 1,00±0,05 | ±1 |
| G4-FE-1892 | 200x300x1 | 0,46 | 1,00±0,05 | ±1 |
| G4-FE-1893 | 200x300x1 | 0,46 | 1,00±0,05 | ±1 |
| G4-FE-1894 | 200x300x1 | 0,46 | 1,00±0,05 | ±1 |
| G4-FE-1895 | 200x300x1 | 0,46 | 1,00±0,05 | ±1 |
| G4-FE-1896 | 200x300x1 | 0,46 | 1,00±0,05 | ±1 |
| G4-FE-1897 | 200x300x1 | 0,46 | 1,00±0,05 | ±1 |
| G4-FE-1898 | 200x300x1 | 0,46 | 1,00±0,05 | ±1 |
| G4-FE-1899 | 200x300x1 | 0,46 | 1,00±0,05 | ±1 |
| G4-FE-1900 | 200x300x1 | 0,46 | 1,00±0,05 | ±1 |
| G4-FE-1901 | 200x300x1 | 0,46 | 1,00±0,05 | ±1 |
| G4-FE-1902 | 200x300x1 | 0,46 | 1,00±0,05 | ±1 |
| G4-FE-1905 | 200x300x1 | 0,46 | 1,00±0,05 | ±1 |
| G4-FE-1906 | 200x300x1 | 0,46 | 1,00±0,05 | ±1 |
Условия эксплуатации мер:
- температура окружающего воздуха, °С от плюс 15 до плюс 25;
- относительная влажность воздуха, % от 45 до 80;
- атмосферное давление, кПа от 84,0 до 101,7.
наносится на титульный лист паспорта типографским способом.
Таблица 2 - Комплектность средства измерений
| № п/п | Наименование | Количество, шт. |
| 1 | Меры толщины MSR-L | 26 |
| 2 | Кейс | 3 |
| 3 | Паспорт | 1 экз. |
| 4 | Методика поверки | 1 экз. |
осуществляется по документу МП 65488-16 «Комплект мер толщины MSR-L. Методика поверки», утвержденному ФГУП «ВНИИМС» 18 апреля 2016 г.
Основное средство поверки:
- прибор универсальный для измерений длины DMS 1000 (регистрационный № 36001-07). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация изготовителя.
