| Номер в госреестре | 65489-16 |
| Наименование СИ | Измеритель толщины и профиля листового проката многоканальный |
| Обозначение типа СИ | MSR-LasCon |
| Изготовитель | "IMS Messsysteme GmbH", Германия |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измеритель толщины и профиля листового проката многоканальный серии MSR-LasCon (далее по тексту - измеритель) предназначен для бесконтактных измерений толщины, профиля, ширины и отклонения формы листового проката в процессе производства.
При измерениях толщины листового проката используется рентгеновский метод, основанный на зависимости изменения интенсивности рентгеновского излучения от поглощения в измеряемом материале. Поглощение излучения для определенного излучателя и материала увеличивается с увеличением толщины проката.
При измерениях ширины и отклонения формы листового проката используется оптический метод. Лазерный луч проецирует линию на измеряемый объект, а камера, расположенная под определенным углом производит съемку этой линии. Изменение формы лазерной линии соответствует отклонению формы измеряемого листа проката и фиксируется камерой.

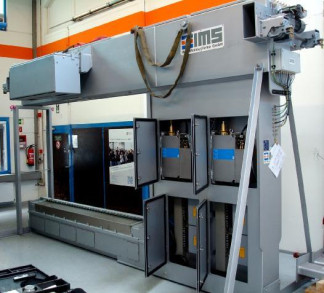

Измеритель состоит из С-образной рамы, шкафа электронного оборудования (центральной станции), шкафа системы водного охлаждения, пульта управления и терминала оператора. В верхней части рамы установлены источник рентгеновского излучения и два лазерных источника, под углом к которым расположены две камеры. В нижней части рамы расположены детекторы рентгеновского излучения. Внутри рамы предусмотрена система охлаждения.
Пломбировка от несанкционированного доступа не предусмотрена.
В измерителе установлено программное обеспечение, которое выполнят функции управления, сбора и обработки данных и визуализации результатов измерений.
Конструкция измерителей исключает возможность несанкционированного влияния на ПО измерителя и измерительную информацию.
Защита программного обеспечения системы соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MEVInet |
| Номер версии (идентификационный номер) ПО | 4.23 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические и технические характеристики измерителя толщины и профиля листового проката многоканального серии MSR- LasCon_
| Наименование характеристики | Значение |
| Диапазон измерений толщины, мм | от 1 до 25 |
| Пределы допускаемой погрешности измерений толщины в диапазонах: от 1 до 16 мм включ. св. 16 до 25 мм | ±0,14 %, но не менее ± 3 мкм ± 0,22 % |
| Диапазон измерений ширины, мм | от 900 до 2160 |
| Пределы допускаемой абсолютной погрешности измерений ширины, мм | ±1 |
| Диапазон измерений высоты материала относительно линии прокатки, мм | от 0 до 200 |
| Пределы допускаемой абсолютной погрешности измерений высоты материала относительно линии прокатки, мм | ±1 |
| Количество рентгеновских источников, шт | 2 |
| Количество приемников (каналов) рентгеновского излучения, шт | 116 |
| Расстояние между приемниками, мм | 20 |
| Параметры электрического питания: напряжение, В - привод рамы, шкаф системы водного охлаждения - шкаф электронного оборудования | 380 220 |
| Г абаритные размеры С-рамы, мм - длина - ширина - высота | 6395 1325 3185 |
| Масса, кг, не более | 6200 |
| Диапазон рабочих температур с использованием системы охлаждения, °С | от +5 до + 50 |
наносится на титульный лист руководства по эксплуатации методом печати и на С-образную раму измерителя в виде наклейки.
Таблица 3 - Комплектность измерителя толщины и профиля листового проката многоканального серии MSR-LasCon_
| Наименование и условное обозначение | Количество |
| 1 Измеритель | 1 шт. |
| 2 Шкаф электронного оборудования (центральная станция) | 1 шт. |
| 3 Шкаф системы водного охлаждения | 1 шт. |
| 4 Пульт управления | 1 шт. |
| 5 Терминал оператора | 1 шт. |
| 6 Мера ступенчатая, зав. № 652124/1 (чертеж № 128507-9815) | 1 шт. |
| 7 Кабели и шланги | 1 комплект |
| 8 Паспорт | 1 экз. |
| 9 Руководство по эксплуатации | 1 экз. |
| 10 Методика поверки | 1 экз. |
осуществляется по документу МП 65489-16 «Измеритель толщины и профиля листового проката многоканальный серии MSR-LasCon. Методика поверки», утвержденному ФГУП «ВНИИМС» в мае 2016 г.
Основные средства поверки:
- Комплект мер толщины MSR-L (номинальное значение мер 1 мм, пределы допускаемой погрешности мер ±1 мкм).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация изготовителя.
