| Номер в госреестре | 65490-16 |
| Наименование СИ | Комплекс измерения отражения |
| Обозначение типа СИ | КИО |
| Изготовитель | АО "НИИ микроприборов-К" (НИИМП-К), г.Москва |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс измерения отражения КИО (далее по тексту - комплекс КИО) предназначен для измерения спектральных коэффициентов диффузного отражения (далее - СКДО) черных покрытий твердых материалов в диапазоне длин волн от 0,25 до 2,50 мкм при межоперационном и выходном контроле оптико-физических свойств оптических конструкционных деталей.
Принцип действия комплекса основан на сравнении потока излучения заданной длины волны, отраженного от измеряемого образца, с потоком излучения той же длины волны, отраженным от образца сравнения с известным СКДО.

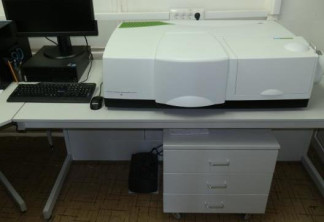

Комплекс КИО включает в себя:
- спектрофотометр Lambda 1050 (далее - спектрофотометр), предназначенный для создания двулучевого монохроматического потока излучения, обработки и сохранения измерительной информации и выработки управляющих сигналов;
- приставку 150 мм интегрирующая сфера (далее - приставка), устанавливаемую в спектрофотометр вместо стандартного блока детекторов и предназначенную для сбора, регистрации, преобразования и передачи в спектрофотометр измерительной информации;
- калиброванный образец сравнения SRS-99-020, предназначенный для определения СКДО измеряемого образца;
- персональный компьютер с установленным программным обеспечением UV WinLab, предназначенный для управления комплексом;
- источник бесперебойного питания.
Комплекс КИО работает в режиме «двойного луча. Поток излучения от лампы делится на два равных монохроматических потока, которые попеременно направляются в интегрирующую сферу: один поток - на опорный образец, второй - сначала на образец сравнения, по отношению к которому производится измерение СКДО. Отраженные от образцов потоки после многократного отражения от стенок интегрирующей сферы собираются на детекторе, который преобразует их в пропорциональные потокам электрические сигналы !,п и !сравн. Сигналы усиливаются, обрабатываются, преобразуются электронными устройствами комплекса и направляются в память микропроцессора, где сохраняются в течение серии измерений. Затем на место образца сравнения устанавливают измеряемый образец и измеряют электрические сигналы I^ и I^, пропорциональные потокам, попеременно отраженным от опорного образца и измеряемого образца. Сигналы усиливаются, преобразуются и направляются в микропроцессор. По отношению !обрЛсравн измеренных сигналов и СКДО образца сравнения, заранее занесеннному в его память, микропроцессор рассчитывает СКДО измеряемого образца на заданной длине волны.
При измерении комплекс КИО сканирует диапазон длин волн от больших значений к меньшим.
Результаты измерений в виде зависимости СКДО от длины волны отображаются в режиме реального времени на мониторе компьютера и сохраняются в памяти результатов в табличной и графической формах.
Спектрофотометр содержит дейтериевую и вольфрам-галогенную лампы, двойной монохроматор с голографическими дифракционными решетками, двулучевую оптическую систему, кюветное отделение, преобразователь питания, съемный блок детекторов, микрокомпьютерную электронику и панель соединителей для подключения внешних устройств, оснащенную интерфейсом RS 232.
Приставка состоит из интегрирующей сферы и системы оптических зеркал, которая проводит двулучевое излучение в интегрирующую сферу. Интегрирующая сфера содержит фотоумножитель расширенного диапазона PMT для диапазона длин волн от 0,25 до 0,86 мкм и детектор сульфид свинца PbS, термостабилизированный системой Пельтье, для диапазона длин волн от 0,86 до 2,50 мкм; платы электроники; плату предусилителя детектора; два входных порта; два выходных порта, снабженных держателями образцов; порт «зеркальной ловушки», снабженный заглушкой, для вывода из сферы зеркальной составляющей отраженного от образца потока излучения; три экрана для исключения попадания прямого потока излучения на детекторы; верхний загрузочный порт, снабженный заглушкой; опорный образец SRS-99-020.
Диаметр интегрирующей сферы составляет 150 мм, внутренняя часть ее покрыта материалом типа Spectralon.
Образец сравнения и опорный образец изготовлены из материала Spectralon и представляют собой цилиндры диаметром 50 мм и высотой 3 мм, закрепленные в пластиковые корпуса с защитными крышками диаметром 60 мм толщиной 18 мм.
Программное обеспечение UV WinLab предназначено для работы в операционной системе Windows XP® и представляет собой многоцелевой программный пакет, состоящий из отдельных модулей, на основе которых возможно создание необходимых задач измерения. Программное обеспечение (далее - ПО) разделено на две части. Метрологически значимая часть ПО размещается в энергонезависимой памяти внутреннего микроконтроллера, доступ к которому исключен конструкцией комплекса. Интерфейсная часть ПО запускается на персональном компьютере и служит для отображения, обработки и сохранения результатов измерений.
Обмен данными между спектрофотометром и персональным компьютером осуществляется через интерфейс RS-232.
Идентификационные данные метрологически значимой части программного обеспечения указаны в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | UV WinLab |
| Номер версии (идентификационный номер) ПО | 6.0 и выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Вход в ПО осуществляется при вводе логина и пароля.
Уровень защиты программного обеспечения комплекса от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон длин волн, мкм | от 0,25 до 2,50 |
| Диапазон измерений СКДО | от 0,01 до 0,99 |
| Пределы допускаемой абсолютной погрешности при измерении СКДО | ±0,025 |
| Точность установки длины волны, мкм: - в диапазоне от 0,25 до 0,78 мкм | ±8-10-5 |
| - в диапазоне от 0,78 до 2,50 мкм | ±3 • 10-4 |
| Геометрия падения/отражения излучения | 8°/d |
| Минимальные размеры измеряемого образца, мм: - диаметр | 30 |
| - толщина | 1,0 |
| Условия эксплуатации: - температура окружающего воздуха, °С | 23±2 |
| - относительная влажность окружающего воздуха (без конденсации), % | 50±10 |
| - атмосферное давление, кПа | от 96 до 104 |
| Питание от сети переменного тока: - напряжение, В | 220 |
| - частота, Гц | 50 |
| Г абаритные размеры, мм | 1800x750x1400 |
| Масса, кг, не более | 103 |
наносится типографским способом на титульный лист Руководства по эксплуатации и корпус спектрофотометра методом наклеивания.
Таблица 3
| Наименование | Количество, шт. |
| Спектрофометр Lambda 1050 зав. № 1050L1204235 | 1 |
| Приставка 150 мм Интегрирующая сфера зав. № 0419120473 | 1 |
| Образец сравнения SRS-99-020 AS-01161-060 №7A39F-4863 | 1 |
| Опорный образец SRS-99-020 № 7A39F-7803 | 1 |
| Источник бесперебойного питания | 1 |
| Лупа | 1 |
| Персональный компьютер | 1 |
| Компакт-диск c ПО UV WinLab | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
осуществляется по документу МП 015.М4-16 «Комплекс измерения отражения КИО. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 07 апреля 2016 г.
Основные средства поверки:
1 Набор мер СКДО из состава Государственного вторичного эталона единиц спектральных коэффициентов направленного пропускания, диффузного и зеркального отражений в диапазоне длин волн от 0,25 до 2,50 мкм по ГОСТ 8.557-2007.
Основные метрологические характеристики:
Суммарная стандартная неопределенность измерения СКДО при сличении с Государственным первичным эталоном ГЭТ 156-2015 при 10 независимых наблюдениях и доверительной вероятности Р = 0,95 не превышает:
- 0,010 в диапазоне длин волн от 0,25 до 0,40 мкм;
- 0,005 в диапазоне длин волн от 0,40 до 0,86 мкм;
- 0,020 в диапазоне длин волн от 0,86 до 2,50 мкм.
Диапазон измерений спектрального коэффициента диффузного отражения от 0,01
до 0,99.
2 Тонкоструктурный абсорбционный светофильтр ТАС-1 из состава Государственного первичного эталона единиц спектральных коэффициентов направленного пропускания, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм ГЭТ 156-2015 по ГОСТ 8.557-2007
Основные метрологические характеристики:
Погрешность стандартных линий поглощения:
- 0,05 нм в ультрафиолетовой и видимой областях спектра;
- 0,20 нм в инфракрасной области спектра.
Стандартные линии поглощения: 421.05; 541.57; 638.46; 881.45; 1127.80; 2016.54 нм. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю панель корпуса спектрофотометра Lambda 1050, входящего в состав комплекса КИО (место нанесения указано на рисунке 2).
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к комплексу измерения отражения КИО
ГОСТ 8.557-2007 ГСИ. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм.
