Анализаторы влажности с системой подготовки пробы Ametek мод. 5000, 65491-16

Назначение

Анализаторы влажности «Ametek» модели 5000 с системой подготовки пробы (далее -анализаторы) предназначены для измерений объемной доли влаги в газе в составе системы измерений количества и показателей качества свободного нефтяного газа с Ярудейского месторождения ООО «Яргео». Анализаторы обеспечивают пересчет объемной доли влаги в температуру точки росы/инея (для чистых газов, не содержащих компонентов, влияющих на погрешность пересчета).

Описание

Принцип действия анализаторов основан на измерении разности частот кварцевого генератора, размещенного в измерительной ячейке, при поочередном прохождении через ячейку анализируемого влажного газа и сравнительного, в качестве которого используется осушенный анализируемый газ. Кварцевый генератор содержит покрытый пленкой гигроскопического материала кристалл. В зависимости от влажности газа, пленочное покрытие кристалла поглощает или отдает влагу, в результате чего происходит изменение собственной частоты колебаний кристалла. Разность частот кварцевого генератора, при прохождении анализируемого и сухого газов, пропорциональна объемной доле влаги в газе. На основании измерений объемной доли влаги в газе вычисляется температура точки росы/инея по ГОСТ 8.547-2009.

В состав каждого анализатора входят:

-    полевой блок с измерительной ячейкой с асимметричным циклом;

-    встроенный генератор влажности 20 млн-1;

-    ловушка загрязнений;

-    внешний осушитель с молекулярными ситами 0,3 нм;

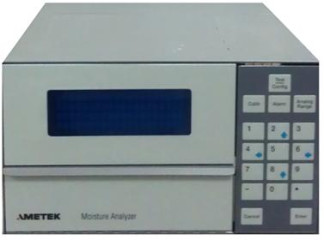

-    блок управления 5000 общепромышленного исполнения;

-    пузырьковый расходомер;

-    система подготовки пробы производства ЗАО НИЦ «ИНКОМСИСТЕМ».

Встроенный генератор влажного газа представляет собой тефлоновую проницаемую

трубку, погруженную в резервуар с водой.

В качестве сравнительного газа используется осушенный анализируемый газ, подготовленный с помощью системы отбора и подготовки пробы

Измерительная ячейка, генератор влажности, соленоидные клапаны, регуляторы давления и диафрагмы с калибровочными отверстиями для стабилизации расхода газа помещены в термостат, в котором поддерживается температура 60 °С. Управление функциями анализатора обеспечивается микропроцессором.

В состав каждой системы подготовки пробы входят:

-    система прецизионного редуцирования;

-    фильтр угольный;

-    осушители с высокой степенью активности;

-    байпасный пузырьковый расходомер;

-    эжектор;

-    запорно-регулирующая арматура;

-    соединительные трубопроводы.

Назначение составных частей:

-    система редуцирования анализируемого газа снижает давление до необходимого

уровня;

-    фильтр угольный предназначен для очистки газа от вероятной жидкой фазы углеводородов и от возможных технологических примесей;

-    осушители предназначены для глубокой осушки газа в целях обеспечения восстановления измерительной ячейки в исходное (обезвоженное) состояние и обеспечения представительной градуировки по внутреннему стандарту;

-    пузырьковый расходомер предназначен для измерения расхода газа по байпасной линии в целях обеспечения эффективной работы эжектора;

-    эжектор на выходе прибора предназначен для стабилизации давления в измерительной ячейке прибора, и для исключения обратной диффузии атмосферной влаги в тракт;

-    запорно-регулирующая арматура включает в себя манометр для измерения давления пробы газа, отсечные и трехходовые краны для коммутации газовых линий.

Программное обеспечение

Программное обеспечение является встроенным. Программное обеспечение (далее - ПО) анализаторов служит для реализации функций анализаторов. Защита информационных данных от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу, осуществляется путем аутентификации (введением пароля), идентификации: отображения на информационном дисплее анализатора структуры идентификационных данных, содержащей номер версии ПО. Цифровые интерфейсы связи отсутствуют. ПО анализатора имеет уровень защиты «средний» по Р 50.2.077-2014.

Идентификационные данные ПО анализаторов приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО анализаторов

Технические характеристики

приведены в таблице 2.

Таблица 2 - Метрологические и технические характеристики анализаторов

Знак утверждения типа

наносится методом шелкографии на маркировочную табличку, закрепленную на блок управления, и на титульный лист паспорта типографским способом.

Комплектность

Комплектность анализаторов представлена в таблице 3.

Таблица 3 - Комплектность анализаторов

Поверка

осуществляется по документу МП 65491-16 «ГСИ. Анализаторы влажности «Ametek» модели 5000 с системой подготовки пробы. Методика поверки», утвержденному ФГУП ВНИИФТРИ

9 апреля 2015.

Основные средства поверки:

-    генератор влажного газа Родник-4М, диапазон воспроизводимой объемной доли влаги от 0 до 460000 млн-1, 1 разряд по ГОСТ 8.547-2009;

-    гигрометр кулонометрический БАЙКАЛ-МК, диапазоны измерений объемной доли влаги от 1 до 10 млн-1, от 10 до 100 млн-1, от 100 до 1000 млн-1, пределы допускаемой относительной погрешности объемной доли влаги по цифровому табло и выходному унифицированному сигналу ±4 % для диапазона от 1 до 10 млн-1, ±2,5 % для диапазонов от 10 до 100 млн-1 и от 100 до 1000 млн-1.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке анализаторов, а также на пломбы, установленные в соответствии с рисунком 3.

Сведения о методах измерений

Методика измерений изложена в руководстве по эксплуатации на анализаторы влажности «Ametek» модели 5000 с системой подготовки пробы

Нормативные документы

ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений влажности газов».

Техническая документация ЗАО НИЦ «ИНКОМСИСТЕМ».
