| Номер в госреестре | 65496-16 |
| Наименование СИ | Нанотвердомеры |
| Обозначение типа СИ | НаноСкан-4D |
| Изготовитель | ФГБНУ "Технологический институт сверхтвердых и новых углеродных материалов" (ТИСНУМ), г.Москва, г.Троицк |
| Год регистрации | 2016 |
| Срок свидетельства | 27.10.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Нанотвердомеры НаноСкан-4Б (далее - нанотвердомеры) предназначены для измерений твердости материалов по шкалам индентирования в соответствии с ГОСТ Р 8.748-2011.

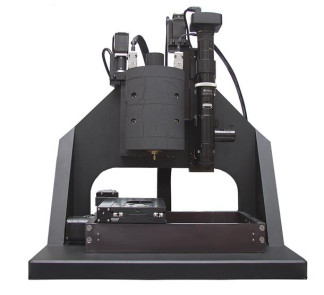

Нанотвердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
Принцип действия нанотвердомеров основан на статическом вдавливании алмазного наконечника Берковича с совместным измерением перемещения наконечника и силы, прикладываемой к наконечнику. Из зависимости силы от перемещения наконечника определяются числа твёрдости по шкалам индентирования.
Рама нанотвердомера представляет собой жесткую конструкцию. Измерения проводятся в автоматическом режиме, для позиционирования объекта исследований применяются предметные столы с ручным или моторизированным приводом.
Программное обеспечение (ПО) используется для управления работой нанотвердомера, а также для визуального отображения, хранения и статистической обработки результатов измерений. Для управления работой нанотвердомеров используется ПО NanoScan Device, для получения, хранения и статистической обработки результатов измерений используется ПО NanoScan Viewer.
Идентификационные признаки (данные) ПО приведены в таблице 1.
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | NanoScan Device | NanoScan Viewer |
| Номер версии (идентификационный номер) ПО | не ниже v. 200 | не ниже v. 200 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Диапазон испытательных нагрузок по шкалам индентирования, а также пределы допустимого отклонения испытательной нагрузки и предельного размаха приведены в таблице 2.
Таблица 2 - Метрологические характеристики нагрузок
| Диапазон нагрузок, мН | Пределы допустимого отклонения нагрузки, % | Предельный размах, % |
| От 1 до 500 | ±1 | 0,5 |
Диапазоны измерений твердости по шкалам индентирования и соответствующие им пределы допускаемой погрешности измерений твёрдости нанотвердомерами приведены в таблице 3.
Таблица 3 - Метрологические характеристики нанотвердомеров
| Шкалы твердости | Диапазон измерений твёрдости HIT | Пределы допускаемой погрешности измерений твёрдости нанотвердомерами | Относительное СКО |
| Hit | от 0,1 до 70 | ±0,1Hit | 5 % |
| Примечание 1: данные метрологические характеристики определены для максимальных глубин внедрения наконечника не менее 20 нм Примечание 2: HIT - измеренное число твёрдости индентирования Примечание 3: Числа твёрдости индентирования вычисляются в ГПа Примечание 4. Метрологические характеристики действительны для 15 измерений | |||
Технические характеристики твердомеров приведены в таблице 4.
Таблица 4 - Технические характеристики твердомеров
| Наименование характеристики | Значение характеристики |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более | от +18 до +28 50 |
| Электропитание: - напряжение переменного тока, В - частота переменного тока, Гц | 220 ±22 50 ±0,5 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 400х550х600 |
| Масса, кг, не более | 200 |
наносится на корпус нанотвердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Комплектность твердомеров приведена в таблице 5.
Таблица 5 - Комплектность твердомеров
| Наименование | Количество, шт. |
| Нанотвердомер НаноСкан-4Б в составе: - блок электроники - измерительная головка - несущая рама - управляющий компьютер - оптический микроскоп - вспомогательное оборудование | 1 1 1 1 1 1 1 |
| Руководство по эксплуатации НаноСкан-4Б - 01 РЭ | 1 |
| Методика поверки НанСкан-4Б - 01 МП | 1 |
осуществляется по документу НаноСкан-4Б - 01 МП «Инструкция. Нанотвердомеры НаноСкан-4Б. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 27.05.2016 г.
Основные средства поверки - эталонные меры твердости по шкалам индентирования из поликарбоната, плавленого кварца, сапфира или эталонные меры твёрдости из состава ГЭТ 211-2014, СКО ряда измерений не более 0,05-Hit.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
1 ГОСТ Р 8.748-2011 «ГСИ. Металлы и сплавы. Измерение твердости и других характеристик материалов при инструментальном индентировании. Часть 1. Метод испытаний»
2 Нанотвердомеры НаноСкан-4Б. Технические условия. ТУ 4271-049-48786949-2014 (НУМК.421452.002 ТУ)
