Система автоматическая для измерений сил и крутящих моментов сил АВ-203, 65497-16

Назначение

Система автоматическая для измерений сил и крутящих моментов сил АВ-203 (далее -система АВ-203) предназначена для измерений сил и крутящих моментов сил, воздействующих на модель летательного аппарата (ЛА) при проведении испытаний в аэродинамической трубе.

Описание

Принцип действия системы АВ-203 основан на измерении аэродинамических нагрузок, воздействующих на модель ЛА или другого объекта, устанавливаемого в аэродинамической трубе. Нагрузки на ЛА от воздушного потока аэродинамической трубы через систему рычагов и ленточных тяг передаются на шесть силоизмерительных элементов, выходные сигналы которых преобразуются в цифровой вид и обрабатываются персональным компьютером системы АВ-203. Результаты измерений в виде измеренных значений сил ХВ, YB, ZB и крутящих моментов сил MXB, MYB, MZB по взаимно перпендикулярным осям Х, Y и Z выводятся на дисплей и сохраняются в памяти компьютера.

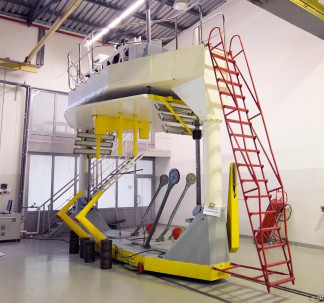

Система АВ-203 представляет собой металлическую вертикально расположенную рамную конструкцию, передвигающуюся по рельсовому пути при помощи ручного привода и устанавливаемую в рабочей части аэродинамической трубы на поворотном круге. Вся измерительная часть расположена на верхней части рамы системы.

Аэродинамические нагрузки, действующие на модель, передаются через подвесное устройство (ленточную подвеску) и рычажную систему на силоизмерительные элементы. Крепление модели - трехточечное, с базами L1 = 1200 мм и L2 = 600 мм.

Измерения аэродинамических нагрузок проводятся при различных скоростях воздушного потока, а также при различных условиях: на разных расстояниях от имитатора земной поверхности (экрана) и при разных углах атаки модели ЛА. Условия проведения измерений задаются с помощью испытательного оборудования: механизма изменения высоты экрана Н и механизма изменения угла атаки модели «АЛЬФА».

Программное обеспечение

Система АВ-203 имеет программное обеспечение (ПО) Metro136, представляющее собой программу, предназначенную для сбора, предварительной обработки, хранения измерительной информации от силоизмерительных элементов, расчета значений сил и крутящих моментов сил и передачи данных в ПО автоматизированного рабочего места экспериментатора «ArmExpS», встроенного в программный комплекс «ПОТОК-203» аэродинамической трубы.

Идентификация ПО осуществляется путем просмотра номера версии программного обеспечения на дисплее персонального компьютера при включении системы АВ-203. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Уровень защиты ПО и измерительной информации системы АВ-203 от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Технические характеристики

приведены в таблице 2.

Таблица 2

Примечание - Положительные значения нагрузки по оси Х - при прямом направлении потока воздуха в аэродинамической трубе на исследуемую модель ЛА, отрицательные - при обратном направлении.

Знак утверждения типа

наносится способом наклейки на несущую раму системы АВ-203, а также типографским способом на титульный лист Паспорта и Руководства по эксплуатации в верхней части слева.

Комплектность

Комплектность системы АВ-203 приведена в таблице 3.

Таблица 3

Поверка

осуществляется по документу МП 91-233-2015 «ГСИ. Система автоматическая для измерений сил и крутящих моментов сил АВ-203. Методика поверки», утвержденному ФГУП «УНИИМ» 27 июля 2016 г.

Основные средства поверки:

-    эталон единицы массы 4 разряда по ГОСТ 8.021-2015 в диапазоне значений от 1 до 1200 кг (гири массой от 1 до 20 кг КТ М1 по ГОСТ OIML R 111-1-2009 общей массой до 1200 кг);

-    квадрант оптический К0-60М, диапазон измерений угла ±120°, Д = ±30";

-    штангенциркуль ШЦ-Ш-1600-0,1 по ГОСТ 166-89, (0-1600) мм, А = ±0,2 мм.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация производителя.
