| Номер в госреестре | 65502-16 |
| Наименование СИ | Устройства мониторинга |
| Обозначение типа СИ | УМ-31.4 |
| Изготовитель | ЗАО "Связь инжиниринг М", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 27.10.2026 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |

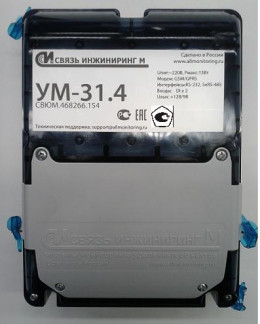

Устройства мониторинга УМ-31.4 (далее - устройства), предназначены для измерения и учета энергоресурсов и времени автоматического сбора, накопления и передачи информации с приборов учета электрической энергии, дистанционного мониторинга, оперативного контроля состояния и управления оборудованием удаленного объекта, передачи консолидированной информации по сети GSM/ Ethernet.
Принцип действия устройств основан на сборе, обработке, хранении и передаче информации, поступающей со счетчиков с цифровыми и импульсными выходными сигналами (интерфейсами).
Устройства позволяют получить информационный доступ к приборам учета с помощью заводского программного обеспечения, путем трансляции данных в цифровой интерфейс (транзитный режим). Устройства имеют возможность управлять реле нагрузкой приборов учета (при наличии этой возможности в приборах учета). Также устройства производят считывание текущих показаний и показателей качества электроэнергии с приборов учета.
Устройства обеспечивают измерение текущего времени (секунды, минуты, часы) и ведение календаря (число, месяц, год), учет зимнего и летнего времени с помощью энергонезависимых часов, имеют возможность проводить автоматическую синхронизацию собственных встроенных часов, а также автоматическую коррекцию часов приборов учета.
Устройства считывают с подключенных к ним по цифровым интерфейсам приборов учета следующие показания:
- архивы показаний на начало месяца;
- архивы показаний на начало суток;
- архивы показаний за месяц;
- архивы показаний за сутки.
Устройства сохраняют считанные значения во внутренней энергонезависимой памяти и по установленному регламенту передают их на верхний уровень АИИС КУЭ.
Устройства позволяют производить обмен данным с ЦП по следующим каналам связи:
- по сети GSM (по каналу CSD);
- по сети GSM (по каналу SMS);
- по сети GSM (по каналу TCP/IP);
- через порт Ethernet.
- по каналу RS-232.
Устройства имеют несколько модификаций, отличающихся типом электропитания и комбинацией интерфейсов связи. Исполнения приведены в таблице 1.
Таблица 1
| Вариант исполнения | Электропитание, В | Интерфейс CAN, шт. | Интерфейс RS485, шт. | Интерфейс RS232, шт. | Интерфейс Ethernet, шт. |
| 220/5CAN-RS232 | ~ 220 | 5 | 0 | 1 | 0 |
| 220/4CAN-1RS485-RS232 | ~ 220 | 4 | 1 | 1 | 0 |
| 220/3CAN-2RS485-RS232 | ~ 220 | 3 | 2 | 1 | 0 |
| 220/2CAN-3RS485-RS232 | ~ 220 | 2 | 3 | 1 | 0 |
| 220/1CAN-4RS485-RS232 | ~ 220 | 1 | 4 | 1 | 0 |
| 220/5RS485-RS232 | ~ 220 | 0 | 5 | 1 | 0 |
| 15/5CAN- RS232 | 15 | 5 | 0 | 1 | 0 |
| 15/4CAN-1RS485- RS232 | 15 | 4 | 1 | 1 | 0 |
| 15/3CAN-2RS485- RS232 | 15 | 3 | 2 | 1 | 0 |
| 15/2CAN-3RS485- RS232 | 15 | 2 | 3 | 1 | 0 |
| 15/1CAN-4RS485- RS232 | 15 | 1 | 4 | 1 | 0 |
| 15/5RS485- RS232 | 15 | 0 | 5 | 1 | 0 |
| 220/5CAN- Eth | ~ 220 | 5 | 0 | 0 | 1 |
| 220/4CAN-1RS485- Eth | ~ 220 | 4 | 1 | 0 | 1 |
| 220/3CAN-2RS485- Eth | ~ 220 | 3 | 2 | 0 | 1 |
| 220/2CAN-3RS485- Eth | ~ 220 | 2 | 3 | 0 | 1 |
| 220/1CAN-4RS485- Eth | ~ 220 | 1 | 4 | 0 | 1 |
| 220/5RS485- Eth | ~ 220 | 0 | 5 | 0 | 1 |
| 15/5CAN- Eth | 15 | 5 | 0 | 0 | 1 |
| 15/4CAN-1RS485- Eth | 15 | 4 | 1 | 0 | 1 |
| 15/3CAN-2RS485- Eth | 15 | 3 | 2 | 0 | 1 |
| 15/2CAN-3RS485- Eth | 15 | 2 | 3 | 0 | 1 |
| 15/1CAN-4RS485- Eth | 15 | 1 | 4 | 0 | 1 |
| 15/5RS485- Eth | 15 | 0 | 5 | 0 | 1 |
Устройства предназначены для работы в системе учета энергоресурсов.
Устройства имеют встроенное программное обеспечение (далее ПО), разработанное предприятием-изготовителем, которое устанавливается (прошивается) в энергонезависимую память при изготовлении. В процессе эксплуатации данное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ВПО um31rtu |
| Цифровой идентификатор ПО | СВЮМ.468266.154 ВПО |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Основные метрологические и технические характеристики счётчиков приведены в таблице 3.
Таблица 3
| Номинальное фазное напряжение переменного тока, В | от 176 до 264 |
| Номинальное напряжение постоянного тока, В, не более | от 12 до 18 |
| Потребляемая мощность, Вт, не более | 20 |
| Пределы допускаемой абсолютной погрешности хода часов, с/сутки, не более | ±2 |
| Диапазон рабочих температур, оС | от -20 до +50 |
| Относительная влажность воздуха при температуре 25оС, не более, % | 80 |
| Диапазон температур транспортирования и хранения, °С | от -40 до +80 |
| Габаритные размеры (высотахширинахглубина), мм, не более | 283x194x92 |
| Масса, кг, не более | 1,1 |
| Средняя наработка до отказа, ч, не менее | 150000 |
| Срок службы, лет, не менее | 20 |
наносится на лицевую этикетку устройства, титульный лист руководства по эксплуатации и Этикетку типографским способом.
осуществляется по документу МП 206.1-018-2016 «Устройство мониторинга УМ-31.4. Методика поверки», утвержденному ФГУП «ВНИИМС» в июле 2016 года.
Основные средства поверки:
- частотомер Ч3-88 (Регистрационный № 41190-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на основание корпуса устройства под малой крышкой. Знак поверки в виде оттиска наносится в этикетку или свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р МЭК 61107-2001 Обмен данными при считывании показаний счётчиков, тарификации и управлении нагрузкой. Прямой локальный обмен данными.
ТУ 4042-034-76426530-2016 Устройства мониторинга УМ-31.4 Технические условия.
