Измерители MSW, 65503-16

Назначение

Измерители MSW (далее - измерители) предназначены для измерений крутящего момента силы и угла поворота в рулевых приводах транспортных средств.

Описание

Принцип действия измерителя при измерениях крутящего момента силы заключается в преобразовании деформации упругого тела с наклеенными на нем тензорезисторами в пропорциональный приложенному крутящему моменту силы сигнал разбаланса тензометрического моста. Принцип действия при измерениях угла поворота заключается в использовании абсолютного бесконтактного оптического датчика угла.

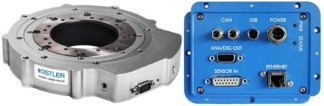

Конструктивно измерители состоят из датчика и измерительного блока. Датчик выполнен в корпусе специальной формы, являющимся статором, внутри которого на подшипниках вращается упругое тело, являющееся ротором. Трение и зазор в подшипниках минимальны и не влияют на погрешность измерений крутящего момента силы.

Для проведения измерений ротор датчика измерителя одной своей стороной соединяется с рулевым валом транспортного средства (далее - ТС). К другой стороне ротора крепится рулевое колесо ТС. Статор датчика при этом должен быть надёжно зафиксирован. Крутящий момент передается от рулевого колеса через ротор на рулевой вал.

Сигнал крутящего момента передается посредством телеметрической системы с ротора на статор и далее на измерительный блок. Телеметрическая система работает на основе частотной модуляции. Питание тензометрического моста осуществляется от измерительного блока через индуктивную телеметрическую антенну. При превышении верхнего предела измерений подаётся звуковой сигнал.

Измерители могут работать с программным обеспечением KiCenter или по каналу CAN Bus.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации типографским способом.

Комплектность

В комплект измерителя входят:

-    датчик;

-    измерительный блок;

-    комплект соединительных кабелей;

-    руководство по эксплуатации;

-    методика поверки;

-    копия описания типа.

Поверка

осуществляется по документу МП 70-231-2016 «ГСИ. Измерители MSW. Методика поверки», утвержденному ФГУП «УНИИМ» 04.08 2016 г.

Основные средства поверки:

-эталоны 1-го разряда по ГОСТ Р 8.752-2011, диапазон от 1 до 250 Нм

-эталоны единицы плоского угла по Приложению к приказу Федерального агентства по техническому регулированию и метрологии от 19 января 2016 г. № 22: призма многогранная

4 разряда, автоколлиматор 3 разряда.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

1    ГОСТ Р 8.752-2011 ГСИ. Государственная поверочная схема для средств измерений крутящего момента силы.

2    Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 19 января 2016 г. № 22 «Г осударственная поверочная схема для средств измерений плоского угла».

3    Техническая документация фирмы-изготовителя.
