Система контроля выбросов загрязняющих веществ от источников ПАО "НЛМК" в атмосферу информационно-измерительная ИИСДУ "ЭНЕРГО" модуль "Экология-М", 65505-16

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Mwb_res.exe

Номер версии (идентификационный номер) ПО

v2.X.X^)

Цифровой идентификатор ПО

CFB150D15967ECB6DC573AA75D97C5FF

Примечания:

1    Номер версии ПО должен быть не ниже указанного в таблице.

2    Значение контрольной суммы, указанное в таблице, относится только к файлу автономного ПО указанной версии.

*Номер версии ПО и Цифровой идентификатор ПО могут меняться при добавлении новой функциональности в ПО.

Измеряемая

величина

Диапазон

измерений

Пред

осно!

изме

(елы допускаемой ной погрешности ительного канала

Диапазоны измерений в соответствии с РД*

Измерительное

оборудование

абсо

лютной

приведенной, %

относи

тельной,

%

Контроль выбросов в атмосферу от агломашины № 1

Объемная доля оксида углерода (CO)

от 0 до 1 %

-

±5

-

от 0,2 до 1 %

Газоанализатор

Кедр-1А-36

Объемная доля оксида азота (NO)

от 0 до 100 млн-1 включ. св.100 до 1000 млн-1

-

±13,5

±13,5

от 54 до 1000 млн-1

Газоанализатор

ЕТ-909-03

Объемная доля диоксида серы

(SO2)

от 0 до 0,1 %

-

±9

-

от 0,024 до 0,1 %

Газоанализатор

Кедр-1А-58

Контроль выбросов в атмосферу от агломашины №2

Объемная доля оксида углерода (CO)

от 0 до 1 %

-

±5

-

от 0,2 до 1 %

Газоанализаторы

Кедр-1А-36

Объемная доля

от 0 до 100 млн-1 включ.

±13,5

от 54 до

Г азоанализаторы

ОКОИДа

азота (NO)

св. 100 до 1000 млн-1

-

-

±13,5

1000 млн-1

ЕТ-909-03

Объемная доля диоксида серы

(SO2)

от 0 до 0,1 %

-

±9

-

от 0,024 до 0,1 %

Газоанализаторы

Кедр-1А-58

Контроль выбросов в

атмосферу от агломашины №3

Объемная доля оксида углерода (CO)

от 0 до 1 %

-

±5

-

от 0,2 до 1 %

Газоанализаторы

Кедр-1А-36

Объемная доля

от 0 до 100 млн-1 включ.

±13,5

от 54 до

Газоанализаторы

ОКС/ИДа

азота (NO)

св. 100 до 1000 млн-1

-

-

±13,5

1000 млн-1

ЕТ-909-03

Объемная доля диоксида серы

(SO2)

от 0 до 0,05 %

-

±6

-

от 0,012 до 0,05 %

Газоанализаторы

Кедр-1А-57

Массовая концентрация пыли на выходе дымососа Э3-1 ЦАС-2

от 0 до 0,05 мг/м включ. св. 0,05

до 200 мг/м3

-

±20

±20

от 0,04 до 200 мг/м3

Анализатор пыли RM210

Массовая концентрация пыли на выходе дымососа Э3-2 ЦАС-2

от 0 до 0,05 мг/м включ. св. 0,05

до 200 мг/м3

-

±20

±20

от 0,04 до 200 мг/м3

Анализатор пыли RM210

Контроль выбросов в

атмосферу от агломашины №4

Объемная доля оксида углерода (CO)

от 0 до 1 %

-

±5

-

от 0,2 до 1 %

Газоанализаторы

Кедр-1А-36

Объемная доля

от 0 до 100 млн-1 включ.

±13,5

от 54 до

Газоанализаторы

ОКОИДа

азота (NO)

св. 100 до 1000 млн-1

-

-

±13,5

1000 млн-1

ЕТ-909-03

Объемная доля диоксида серы

(SO2)

от 0 до 0,05 %

-

±6

-

от 0,012 до 0,05 %

Газоанализаторы

Кедр-1А-57

Массовая концентрация пыли на выходе дымососа Э4-1 ЦАС-2

от 0 до 0,05 мг/м включ. св.0,05

до 200 мг/м3

-

±20

±20

от 0,04 до 200 мг/м3

Анализатор пыли RM210

Контроль выбросов в атмосферу от воздухонагревателей ДП-2

Объемная доля оксида углерода (CO)

от 0 до 2 %

-

±5

-

от 0,4 до 2 %

Газоанализаторы

Кедр-1А-37

Объемный расход смешанного газа на В/Н-8А (основной)

от 24000 до 80000 м3/ч

-

-

±4

-

Преобразователь измерительный Сапфир 22ДД в комплекте с диафрагмой сегментной

Объемный расход смешанного газа на В/Н-8А (резервный)

от 24000 до 80000 м3/ч

-

-

±4

-

Преобразователь измерительный Сапфир 22ДД в комплекте с диафрагмой сегментной

Объемный расход смешанного газа на В/Н-10А (основной)

от 18900 до 63000 м3/ч

-

-

±4

-

Преобразователь измерительный Сапфир 22ДД в комплекте с диафрагмой бес-камерной

Объемный расход смешанного газа на В/Н-10А (резервный)

от 18900 до 63000 м3/ч

-

-

±4

-

Преобразователь измерительный Сапфир 22ДД в комплекте с диафрагмой бескамерной

Объемный

Датчик давления Сапфир 22МТ ДД в комплекте с диафрагмой бескамерной

расход доменного газа на ВН ДП 2, 3

от 73100 до 243670 м3/ч

-

-

±4

-

Датчик

давления

Сапфир-22МТ-ДИ

Термопреобразователь сопротивления ТСМ гр. 50М

Контроль выбросов в атмосферу от воздухонагревателей ДП-3

Объемная доля оксида углерода (CO)

от 0 до 2 %

-

±5

-

от 0,4 до 2 %

Газоанализаторы

Кедр-1А-37

Объемный расход ПГ на ГСС

от 963 до 3211 м3/ч

-

-

±4

-

Датчик давления Метран-100ДД в комплекте с диафрагмой измерительной

Датчик давления Метран-100ДИ

Термопреобразователь сопротивления ТСМ гр. 50М

Контроль выбросов в атмосферу от воздухонагревателей ДП-4

Объемная доля оксида углерода (CO)

от 0 до 2 %

-

±5

-

от 0,4 до 2 %

Газоанализатор

Кедр-1А-37

Объемный расход ПГ на ГСС

от 753 до 2510 м3/ч

-

-

±4

-

Датчик давления Метран-150CD в комплекте с диафрагмой стандартной камерной

Датчик давления Метран-150TG

Термопреобразователь сопротивления ТСМ гр. 50М

Объемный расход ДГ на ГСС

от 48109 до 160364 м3/ч

-

-

±4

-

Датчик давления Метран-150CD в комплекте с диафрагмой стандартной бескамерной

Датчик давления Метран-150CD

Термопреобразователь сопротивления ТСМ гр. 50М

Контроль выбросов в атмосферу от воздухонагревателей ДП-5

Объемная доля оксида углерода (CO)

от 0 до 2 %

-

±5

-

от 0,4 до 2 %

Газоанализатор

Кедр-1А-37

Объемная доля оксида углерода (CO) в отходящих газах от аспирации

от 0 до 50 млн-1 включ. св. 50 до 500 млн-1

±3,0

-1

млн

-

±6

от 12 до 500 млн-1

Объемная доля оксида азота (NO)

от 0 до 50 млн-1 включ. св. 50

до 500 млн-1

±5,5

-1

млн

-

±11

от 22 до 500 млн-1

Газоанализатор Аналитик 001

Объемная доля диоксида серы (SO2)

от 0 до 50 млн-1 включ. св. 50

до 500 млн-1

±5,5

-1

млн

-

±11

от 22 до 500 млн-1

Объемный расход ПГ на ГСС

от 989

±4

Датчик давления Метран-150CD в комплекте с диафрагмой стандартной камерной

до 3296 м3/ч

Датчик давления Метран-150ДИ

Термопреобразователь сопротивления ТСМ гр. 50М

Объемный

от 80416 до 268052 м3/ч

Датчик давления Метран-100ДД в комплекте с диафрагмой стандартной бескамерной

расход ДГ на ГСС

±4

Датчик давления Сапфир 22МТ-ДИ

Термопреобразователь сопротивления ТСМ гр. 50М

Контроль выбросов в атмосферу от воздухонагревателей ДП-6

Объемная доля оксида углерода (CO)

от 0 до 2 %

-

±3

-

от 0,2 до 2 %

Газоанализатор

ГИАМ-14

Контроль выбросов в атмосферу от воздухонагревателей ДП-7

Объемная доля оксида углерода (CO)

от 0 до 2000 млн-1

-

±6

-

от 480 до 2000 млн-1

Г азоанализатор Ultramat/ Oximat 6E

Объемная доля оксида азота (NO)

от 0до 500 млн-1

-

±9

-

от 180 до 500 млн-1

Объемная доля кислорода (O2)

от 0 до 30 %

-

±3

-

от 3 до 30 %

Объемный расход ДГ на ГСС

от 113500 до 378328 м3/ч

-

-

±4

-

Преобразователь давления Yokogawa EJX110; ОНТ Torbar 402

Избыточное давление ДГ на ГСС

от 0 до 98,066 кПа (от 0 до 10000 кгс/м2)

-

±1,0

-

-

Преобразователь давления Yokogawa EJА530А

Температура ДГ на ГСС

от минус 50 до 200 °С

-

±2,5

-

-

Термопреобразователь сопротивления ТСМ гр. 50М

Объемный расход ПГ на ГСС

от 3054 до 10179 м3/ч

-

-

±4

-

Преобразователь давления Yokogawa EJX110; с диафрагмой стандартной камерной

Избыточное давление ПГ на ГСС

от 0 до 98,066 кПа (от 0 до 10000 кгс/м2)

-

±1,0

-

-

Преобразователь давления Yokogawa EJА530А

Температура ПГ на ГСС

от минус 50 до 200 °С

-

±2,5

-

-

Термопреобразователь сопротивления ТСМ гр. 50М

Контроль выбросов в атмосферу от агрегата циркуляционного вакуумирования КЦ-1

Объемная доля оксида углерода (CO)

от 0 до 70 %

-

±2,5

-

от 7 до 70 %

Система масс-спектрометрическая газоаналитическая «Г ранат»

Объемная доля кислорода (O2)

от 0 до 25 %

-

±2,5

-

от 2,5 до 25 %

Контроль выб

росов в атмосферу от конвертера № 1 КЦ-1

Объемная доля оксида углерода (CO)

от 0 до 100 %

-

±3

-

от 10 до 100 %

Г азоанализатор Ultramat/ Oxymat-6

Объемная доля кислорода (O2)

от 0 до 25 %

-

±3

-

от 2,5 до 25 %

Контроль выб

росов в атмосферу от конвертера № 2 КЦ-1

Объемная доля оксида углерода (CO)

от 0 до 100 %

-

±3

-

от 10 до 100 %

Г азоанализатор Ultramat/ Oxymat-6

Объемная доля кислорода (O2)

от 0 до 25 %

-

±3

-

от 2,5 до 25 %

Контроль выб

росов в атмосферу от конвертера № 3 КЦ-1

Объемная доля оксида углерода (CO)

от 0 до 100 %

-

±3

-

от 10 до 100 %

Г азоанализатор Ultramat/ Oxymat-6

Объемная доля кислорода (O2)

от 0 до 25 %

-

±3

-

от 2,5 до 25 %

Контроль выб

росов в атмосферу от конвертера № 1 КЦ-2

Объемная доля оксида углерода (CO)

от 0 до 100 %

-

±3

-

от 10 до 100 %

Г азоанализатор Ultramat/ Oxymat-6

Объемная доля кислорода (O2)

от 0 до 30 %

-

±3

-

от 3 до 30 %

Контроль выб

росов в атмосферу от конвертера № 2 КЦ-2

Объемная доля оксида углерода (CO)

от 0,2 до 100 %

-

±2,5

-

от 10 до 100 %

Система масс-спектрометрическая газоаналитическая «Г ранат»

Объемная доля кислорода (O2)

от 0,2 до 40 %

-

±2,5

-

от 4 до 40 %

Контроль выб

росов в атмосферу от конвертера № 3 КЦ-2

Объемная доля оксида углерода (CO)

от 0,2 до 100 %

-

±2,5

-

от 10 до 100 %

Система масс-спектрометрическая газоаналитическая «Г ранат»

Объемная доля кислорода (O2)

от 0,2 до 40 %

-

±2,5

-

от 4 до 40 %

Контроль выбросов в атмосферу от КБ-1 КХП

Объемная доля оксида углерода (CO)

от 0 до 0,1 %

-

±6

-

от 0,02 до 0,1 %

Газоанализатор

Кедр-1А-33

Объемная доля оксида азота (NO)

от 0 до 100 млн-1 включ. св. 100 до 1000 млн-1

-

±13,5

±13,5

от 54 до 1000 млн-1

Газоанализатор

ЕТ-909-03

Объемная доля диоксида серы (SO2)

от 0 до 0,1 %

-

±9

-

от 0,036 до 0,1 %

Газоанализатор

Кедр-1А-58

Объемная доля кислорода (O2)

от 0 до 20 %

-

±5

-

-

Газоанализатор

ГТМК-18-04

Объемный расход КГ**

от 4800 до 16000 м3/ч

-

-

±4

-

Преобразователь измерительный «Сапфир 22МТ» в комплекте с диафрагмой

Температура КГ

от минус 50 до 50 °С

-

±2,5

-

-

Термо

преобразователь

Метран-274

Избыточное давление КГ

от 0 до 98,066 кПа (от 0 до 1000 кгс/м2)

-

±2,5

-

-

Датчик давления

«Сапфир 22МТ»

Контроль выбросов в атмосферу от КБ-2 КХП

Объемная доля оксида углерода (CO)

от 0 до 0,1 %

-

±6

-

от 0,02 до 0,1 %

Газоанализатор

Кедр-1А-33

Объемная доля оксида азота (NO)

от 0 до 100 млн-1 включ. св. 100 до 1000 млн-1

-

±13,5

±13,5

от 54 до 1000 млн-1

Газоанализатор

ЕТ-909-03

Объемная доля диоксида серы (SO2)

от 0 до 0,1 %

-

±9

-

от 0,036 до 0,1 %

Газоанализатор

Кедр-1А-58

Объемная доля кислорода (O2)

от 0 до 20 %

-

±5

-

-

Газоанализатор

ГТМК-18-04

Объемный расход КГ

от 4800 до 16000 м3/ч

-

-

±4

-

Преобразователь измерительный «Сапфир 22МТ» в комплекте с диафрагмой

Температура КГ

от минус 50 до 50 °С

-

±2,5

-

-

Термо-

реобразователь

Метран-274

Избыточное давление КГ

от 0 до 98,066 кПа (от 0 до 1000 кгс/м2)

-

±2,5

-

-

Датчик давления «Сапфир 22МТ»

Контроль выбросов в атмосферу от нагревательной печи № 3 ПГП

Объемная доля оксида углерода (CO)

от 0 до 0,2 % включ. св. 0,2 до 50 %

-

±11

±11

от 0,088 до 50 %

Газоанализатор Ultramat 23***

Объемная доля оксида азота (NO)

от 0 до 300 млн-

-

±11

-

от 132 до 300 млн-1

Объемная доля диоксида серы

(SO2)

от 0 до 200 млн-1 включ. от 200 до 2500 млн-1

-

±17

±17

от 136 до 2500 млн-1

Объемная доля кислорода (O2)

от 0 до 25 %

-

±3

-

от 3 до 25 %

Объемный расход ОГ**

от 60000 до 200000 м3/ч

-

-

±4

-

Преобразователь давления Sitrans P типа 7MF

Температура ОГ

от 0 до 1000 °С

-

±1,5

-

-

Преобразователь термоэлектрический ТХА гр.К

Контроль выбросов в атмосферу от нагревательной печи № 4 ПГП

Объемная доля оксида углерода (CO)

от 0 до 0,2 % включ. св. 0,2 до 50 %

-

±11

±11

от 0,088 до 50 %

Газоанализатор Ultramat 23***

Объемная доля оксида азота (NO)

от 0 до 300 млн-

-

±11

-

от 132 до 300 млн-1

Объемная доля диоксида серы

(SO2)

от 0 до 200 млн-1 включ. от 200 до 2500 млн-1

-

±17

±17

от 136 до 2500 млн-1

Объемная доля кислорода (O2)

от 0 до 25 %

-

±3

-

от 3 до 25 %

Объемный расход ОГ**

от 60000 до 200000 м3/ч

-

-

±4

-

Преобразователь давления Sitrans P типа 7MF

Температура ОГ

от 0 до 1000 °С

-

±1,5

-

-

Преобразователь термоэлектрический ТХА гр.К

Контроль выбросов в атмосферу от нагревательной печи № 5 ПГП

Объемная доля оксида углерода (CO)

от 0 до 0,2 % включ. св. 0,2 до 50 %

-

±11

±11

от 0,088 до 50 %

Газоанализа

тор

Ultramat 23***

Объемная доля оксида азота (NO)

от 0 до 300 млн-

-

±11

-

от 132 до 300 млн-1

Объемная доля диоксида серы

(SO2)

от 0 до 200 млн-1 включ. от 200 до 2500 млн-1

-

±17

±17

от 136 до 2500 млн-1

Объемная доля кислорода (O2)

от 0 до 25 %

-

±3

-

от 3 до 25 %

Температура ОГ

от 0 до 1000 °С

-

±1,5

-

-

Преобразователь термоэлектрический ТХА гр.К

Контроль выбросов в атмосферу от котла № 1 УТЭЦ

Объемная доля кислорода (O2)

от 0 до 10 %

-

± 5

-

от 2 до 10 %

Газоанализатор ГТМК-18-3

Объемная доля оксида азота (NO)

от 0 до 100 млн-1 включ. от 100 до 1000 млн-1

-

±13,5

±13,5

От 54 до 1000 млн-1

Газоанализатор ЕТ-909-03

Контроль выбросов в атмосферу от котла № 2 УТЭЦ

Объемная доля кислорода (O2)

от 0 до 10 %

-

± 5

-

от 2 до 10 %

Газоанализатор ГТМК-18-3

Объемная доля оксида азота (NO)

от 0 до 100 млн-1 включ. от 100 до 1000 млн-1

-

±13,5

±13,5

От 54 до 1000 млн-1

Газоанализатор ЕТ-909-03

Контроль выбросов в атмосферу от котла № 3 УТЭЦ

Объемная доля кислорода (O2)

от 0 до 10 %

-

± 5

-

от 2 до 10 %

Газоанализатор ГТМК-18-3

Параметр

Значение

Предел допускаемой вариации выходного сигнала по газоаналитическим каналам, в долях от предела допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности по газоаналитическим каналам от изменения температуры окружающей среды на каждые 10 оС, в долях от предела допускаемой основной погрешности

±0,5

Пределы допускаемой суммарной дополнительной погрешности по газоаналитическим каналам от влияния неизмеряемых компонентов в составе анализируемой среды, в долях от предела допускаемой основной погрешности

±0,5

Предел допускаемого интервала времени непрерывной работы без корректировки показаний по ПГС, суток

30

Пределы допускаемой основной погрешности преобразовательновычислительной части (ПВЧ)

-    относительной по каналу объемного расхода

-    приведенной по остальным каналам

±1,5 % ±1,5 %

Предел допускаемого времени установления показаний Т0,9, мин

10

Время прогрева, мин, не более

30

Напряжение питания от сети переменного тока частотой (50±1) Гц, В

220

Потребляемая электрическая мощность, В А, не более

13000

Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч

24000

Срок службы системы, лет, не менее

8

Параметры анализируемой среды:

Температура анализируемой среды, oC

до 100

Избыточное давление в точке отбора пробы, МПа

до 25

Объемный расход пробы, м3/ч

до 250000

Наименование

Г абаритные размеры, мм, не более

Масса, кг, не более

Рабочие

условия

эксплуатации

длина

ширина

высота

Газоанализатор ГИАМ-14

400

525

130

13

от +5 до +45 oC

Газоанализатор ГТМК-18-03, ГТМК-18-04

225

235

245

11

от -10

до +50 oC

Газоанализатор Кедр-1 А-37, Кедр-1А-36, Кедр-1А-58, Кедр-1 А-57, Кедр-1 А-33

420

360

180

25

от +5 до +50 oC

Г азоанализатор ЕТ 909-03

520

500

150

15

от +5 до +40 oC

Г азоанализатор Ultramat/ Oxymat 6, Ultramat/ Oxymat 6Е

311

438

480

32

от +5 до +45 oC

Система масс-

спектрометрическая газоаналитическая «Гранат»:

-    газоанализатор «Гранат»

-    блок пробоотбора

-    блок подготовки пробы

600

1000

1880

600

800

775

1600

500

650

220

60

80

от +15 до +35 oC

Г азоанализатор Аналитик 001 Блок датчика

210

200

625

36

820

60

26

2

от +10 до +40 oC

Г азоанализатор Ultramat 23

177

483

354

10

от +5 до +45 oC

Анализатор пыли ЯМ210

-    блок приемопередатчика

-    соединительный блок

-    узел продувки

210

196

550

495

203

650

276

163

350

12

14

4,5

от -10

до +50 oC

Датчик давления «Сапфир 22МТ», «Сапфир 22ДД», «Сапфир 22Р»,

«Сапфир 22МТ - ДИ»

262

195

172

258

166

190

1,0 -14

от -50

до +80 oC

Датчик давления «Метран 100 ДИ»

130

100

170

1,32

от -51 до +85 oC

Преобразователь давления измерительный EJ* (Yokogawa)

300

250

250

15

от -60 до +85 oC

Преобразователь давления SITRANS P

270

154

246

1.6

от -45 до +85 oC

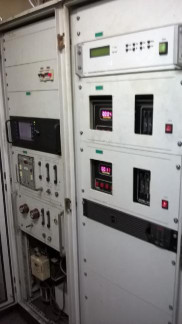

Наименование

Тип, модель

Коли

чество

Средства измерений, устанавливаемые на стойках и в шкафах:

Г азоанализатор

ГТМК-18-03, ГТМК-18-04

5 шт.

Г азоанализатор

Кедр-1А-37

4 шт.

Г азоанализатор

Кедр-1А-36

4 шт.

Г азоанализатор

Кедр-1А-58

3 шт.

Г азоанализатор

Кедр-1А-57

2 шт.

Г азоанализатор

Кедр-1А-33

2 шт.

Г азоанализатор

ЕТ-909-03

9 шт.

Г азоанализатор

ГИАМ-14

1 шт.

Г азоанализатор

Ultramat/Oxymat-6, Ultramat/Oxymat-6Е

5 шт.

Г азоанализатор

Аналитик 001

1 шт.

Г азоанализатор

Ultramat 23

3 шт.

Анализатор пыли

RM210

4шт.

Система масс-спектрометрическая газоаналитическая

«Г ранат»

3 шт.

Средства измерений, устанавливаемые на газоходах:

Датчик давления

«Сапфир 22МТ»

4 шт.

Датчик давления

«Сапфир 22ДД»

4 шт.

Датчик давления

«Метран 100 ДИ»

2 шт.

Датчик давления

«Метран 100 ДД»

2 шт.

Датчик давления

«Метран 150 CD»

4 щт.

Датчик давления

«Метран 150 ТG»

1 шт.

Преобразователь давления

«Сапфир 22Р»

1 шт.

Датчик давления

«Сапфир 22МТ - ДИ»

1 шт.

Преобразователь давления измерительный

EJ* (Yokogawa)

4 шт.

Преобразователь давления

SITRANS P

2 шт.

Преобразователь термоэлектрический

ТХА гр. К

2 шт.

Т ермопреобразователь сопротивления

ТСМ гр. 50М

7 шт.

Термопреобразователь с унифицированным выходным сигналом ТСМУ

Метран-274

2 шт.

Пробоотборные устройства для газовых каналов

23 шт.

Диафрагма стандартная

ГОСТ 8.586.2-2005

12 шт.

Персональный компьютер с программным обеспечением (автономно работающие системы сбора и обработки данных)

17 шт.

Контроллер

Modicon Momentum

6 шт.

Контроллер

Modicon M340

6 шт.

Контроллер

Simatic S7-300

14 шт.

Контроллер

Siemens 331

20 шт.

Контроллер

Simatic S7-400

17 шт.

Контроллер

Ломиконт Л-112

5 шт.

Контроллер

Modicon TSX Quantum

20 шт.

Наименование

Тип, модель

Коли

чество

Персональный компьютер с программным обеспечением (автоматизированное рабочее место инженера УПЭ)

3 шт.

Руководство по эксплуатации

1 экз.

МВИ объемного расхода газа

11 шт.

Методика поверки

МП-242-1999-2016

1 экз.
