| Номер в госреестре | 65507-16 |
| Наименование СИ | Системы термолюминесцентные дозиметрические |
| Обозначение типа СИ | ДТУ-01М |
| Изготовитель | ООО "НПП "ЛТ", г.С.-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 27.10.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы термолюминесцентные дозиметрические ДТУ-01М (далее системы ДТУ-01М) предназначены для измерений индивидуального и амбиентного эквивалентов дозы Нр(10) и Н (10) фотонного излучения с помощью термолюминесцентных (ТЛ) дозиметров.
Принцип действия системы основан на использовании явления термолюминесценции. Входящие в состав дозиметра детекторы - термолюминофоры на основе LiF и Al2O3, за время экспозиции в процессе ношения при индивидуальном дозиметрическом контроле или в период экспозиции в контрольных точках на местности накапливают энергию, пропорциональную дозе излучения. При нагреве детектора на специальном нагревательном элементе в блоке термовысвечивания (БТВ) накопленная энергия преобразуется в световой поток, пропорциональный дозе фотонного излучения. Регистрация светового потока осуществляется с помощью ФЭУ, работающего в токовом режиме.

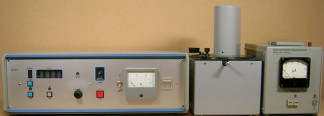

Система ДТУ-01М состоит из:
- пульта управления (ПУ) ДТУ-01М;
- блока термовысвечивания (БТВ);
- блока повторной термообработки (БПТ)
- термолюминесцентных (ТЛ) дозиметровБТи-1 (DTU-2) для измерений индивидуального эквивалента дозы и (или)
дозиметров DTU-1A (DTU-2A) для измерений амбиентного эквивалента дозы.
Поставляемые с системой ДТУ-01М ТЛ дозиметры DTU-1 иDTU-1А содержат детекторы ДТГ-4, а ТЛ дозиметры DTU-2 иDTU-2А содержат детекторы ТЛД-500К.
Размещение детектора на нагревательном элементе в БТВ осуществляется с помощью пинцета.
Нагрев детекторов осуществляется в линейном режиме с постоянной скоростью.
В системе реализован пиковый метод считывания информации с детектора. В процессе измерения регистрируется и отражается на цифровом табло ПУ в «Вольтах» количество импульсов в главном пике кривой термовысвечивания.
Переход от показаний на цифровом табло ПУ системы ДТУ-01М к значениям измеряемых физических величин - индивидуального и амбиентного эквивалентов дозы Нр(10) и Н (10)) в единицах «мЗв» осуществляется с помощью калибровочного коэффициента, полученного в процессе калибровки системы ДТУ-01М с набором ТЛ дозиметров определенного типа.
В системе предусмотрен ручной и автоматический выбор диапазона измерения.
Выбор режима нагрева, соответствующего типу измеряемого детектора, а также выбор контролируемой во время измерения величины: фототока или температуры нагрева детектора в БТВ - осуществляется переключением соответствующих тумблеров на передней панели ПУ.
Для повышения точности измерений малых доз (менее 1 мЗв) в БТВ предусмотрена возможность прокачки измерительной камеры азотом высокой чистоты. Подача азота в камеру (и отвод из камеры) осуществляется через специальные штуцеры на корпусе БТВ и позволяет снизить уровень хемилюминесценции.
Система ДТУ-01М может быть дополнительно укомплектована интерфейсной платой для подключения к персональному компьютеру и оснащена комплектом программных средств, обеспечивающих обработку результатов измерений и создание базы данных.
отсутствует.
Таблица 1 - Основные технические и метрологические характеристики системы ДТУ-01М
| Наименование характеристики | Значение |
| Диапазон измерений индивидуального эквивалента дозы НР(10) фотонного излучения, Зв | от 1 • 10-5 до 50 |
| Диапазон измерений амбиентного эквивалента дозы Н (10) фотонного излучения, Зв | от 1 • 10-5 до 50 |
| Пределы допускаемой основной относительной погрешности системы ДТУ-01М, % | ±20 |
| Диапазон энергий фотонов, МэВ -с дозиметрами DTU-1 при измерении НР(10) * -с дозиметрами DTU-1А при измерении Н (10) -с дозиметрами DTU-2(DTU-2А) при измерении НР(10), Н (10) | от 0,015 до 20,000 от 0,030 до 20,000 от 0,080 до 3,000 |
| Энергетическая зависимость чувствительности в указанных диапазонах энергий фотонов для дозиметров DTU-1, DTU-2, DTU-1А DTU-2А, %, не более | ±30 |
| Анизотропия чувствительности дозиметров относительно чувствительности при нормальном угле падения, %, не более: -для дозиметров типа DTU-1 (DTU-2) при энергии фотонов 65 кэВ в диапазоне углов ±60о -для дозиметров типа DTU-1А (DTU-2А) при энергии фотонов 662 кэВ в диапазоне углов ±180° | ±15 ±15 |
| Время измерения одного детектора, с, не более | 60 |
| Время установления рабочего режима системы ДТУ-01М, мин, не более | 30 |
| Время непрерывной работы системы ДТУ-01М, ч, не менее | 24 |
| Нестабильность системы за 24 часа непрерывной работы, %, не более | ±5 |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при 30 °С, % атмосферное давление, кПа | от +10 до +35 до 75 от 84,0 до 106,7 |
| Электропитание от однофазной сети переменного тока | |
| - напряжение, В | 230+10% 230 -15% |
| - частота, Гц | 50±1 |
| Потребляемая мощность, В-А, не более | 120 |
| Средний срок службы, лет | 6 |
| Средняя наработка на отказ, ч | 4000 |
наносится методом компьютерной графики на передней панели пульта управления системы ДТУ-01М слева вверху и титульном листе Руководства по эксплуатации системы.
Таблица 2 - комплект поставки системы ДТУ-01М
| Наименование | Обозначение | Количество, шт |
| Система ДТУ-01М в составе: | ДШД 5.182.001-032 | 1 |
| Пульт управления ДТУ-01М | ДШД 5.182.001 | 1 |
| Блок термовысвечивания | ДШД 5.182.002 | 1 |
| Блок повторной термообработки | ДШД 5.182.032 | 1 |
| Дозиметр DTU-1 | ДШД 5.182.021 | 20* |
| Дозиметр DTU-2 | ДШД 5.182.022 | |
| Дозиметр DTU-1A | ДШД 5.182.023 | |
| Дозиметр DTU-2A | ДШД 5.182.024 | |
| Кабель питания | ДШД 5.182.003 | 1 |
| Руководство по эксплуатации (с разделом 4 Поверка) | ДШД-4362-182-73418598-15 РЭ | 1 |
| Плата интерфейсная | ДШД 5.182.016 | |
| Кабель интерфейса | ДШД 5.182.015 | 1 *** |
| Диск с программным обеспечением | ДШД 5.182.014 | |
| Кассета транспортная | ДШД 5.182.013 | |
| Примечания: В комплекте к системе ДТУ-01М дается набор калибровочных дозиметров DTU-1 в количестве 20 штук. Дополнительное количество дозиметров данного типа по согласованию с Заказчиком. ** Поставка и количество по согласованию с Заказчиком. Поставка по требованию Заказчика. | ||
осуществляется по документу ДШД-4362-182-73418598-15 РЭ «Система термолюминесцентная дозиметрическая ДТУ-01М. Руководство по эксплуатации», раздел 4 «Поверка», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 04.08.2016 г.
Основные средства поверки:
- рабочие эталоны 1-2 разряда по ГОСТ Р 8.804-2012 - установки поверочные дозиметрические гамма-излучения с набором источников гамма-излучения из радионуклида цезий-137, аттестованные с погрешностью не более ±6% по индивидуальному эквиваленту дозы и (или) амбиентному эквиваленту дозы;
- рабочие эталоны 1-2 разряда по ГОСТ Р 8.804-2012 - установки поверочные дозиметрические рентгеновского излучения, аттестованные с погрешностью не более ±6 % по индивидуальному эквиваленту дозы.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Министерства здравоохранения и социального развития РФ № 1034н от 09 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ Р МЭК 1066-93 Системы дозиметрические термолюминесцентные для индивидуального контроля и мониторинга окружающей среды. Общие технические требования и методы испытаний
ГОСТ 8.804-2012 ГСИ. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений
ТУ 4362-001-73418598-04 Системы термолюминесцентные дозиметрические ДТУ-01М. Технические условия.
| Зарегистрировано поверок | 126 |
| Поверителей | 16 |
| Актуальность данных | 21.11.2024 |
