| Номер в госреестре | 65515-16 |
| Наименование СИ | Анализаторы жидкости |
| Обозначение типа СИ | Cristal SERES мод. Cristal TOC Evolution vuv |
| Изготовитель | "SERES Environnement", Франция |
| Год регистрации | 2016 |
| Срок свидетельства | 27.10.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы жидкости Cristal SERES модификации Cristal TOC Evolution vuv (далее -анализаторы) предназначены для измерения массовой концентрации общего органического, общего неорганического и общего углерода в питьевой, природной (поверхностной), технологической, очищенной и предварительно подготовленной промышленной и сточной воде, как в потоке, так и для разовых проб.
Принцип действия анализаторов основывается на химическом окислении углеродсодержащих веществ в водных средах в присутствии УФ-излучения до углекислого газа (CO2), который потоком носителя (предварительно очищенного системой фильтров, установленных на входе в анализатор, воздуха) переносятся в ИК-детектор, с помощью которого измеряется массовая концентрация CО2. На основе полученного значения программное обеспечение анализатора рассчитывает исходное содержание углерода в пробе.
Для определения общего органического углерода из пробы воды предварительно полностью удаляют соединения неорганического углерода путем подкисления до pH~2 и выдувания образовавшегося при этом углекислого газа потоком очищенного воздуха, массовая концентрация которого рассчитывается с помощью программного обеспечения анализатора и отображается на мониторе прибора.
Общее содержание углерода (органического и неорганического) получают расчетным способом с помощью программного обеспечения анализатора.
Анализаторы представляют собой стационарные промышленные приборы, состоящие из измерительной ячейки, насосов для подачи пробы и реагентов, электроклапанов для заполнения или промывки ячейки (в автоматическом или ручном режиме), электронно-вычислительного блока, блока очистки воздуха.
Прибор обеспечивает анализ от 1 до 6 потоков одновременно, автоматическую подачу пробы в реактор и измерительную камеру, внутреннее и внешнее разбавление пробы, фильтрование пробы, автоматическую градуировку.
Анализатор оснащен тачскрин-дисплеем, для отображения измерительной информации, управления работой прибора.
Анализатор имеет следующие выходные сигналы: 4 - 20 мА (на каждый поток), сухие контакты, RS485 Modbus для индикации нарушений в работе анализатора и нарушения подачи воды.

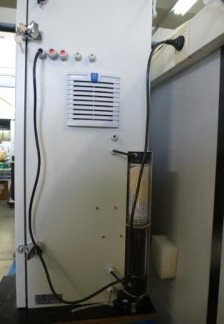

Анализатор размещен в шкафу для размещения на стене или столе, имеющем дверцу для защиты электроники с дисплеем (ПК панель) и прозрачную дверцу для защиты измерительной ячейки и гидравлической части. Анализатор может размещаться во взрывозащищенных или климатических шкафах.
Конструкцией не предусмотрено аппаратных методов ограничения доступа к органам настройки и регулировки (управление осуществляется аппаратными кнопками на лицевой панели). Пломбирование анализаторов не осуществляется, ограничение доступа предусмотрено.
Анализаторы имеют встроенное программное обеспечение TOC Supervision , разработанное фирмой-изготовителем специально для решения задач измерения параметров водных сред.
Программное обеспечение осуществляет функции: расчет содержания определяемого компонента,
отображение результатов измерений на графическом ЖКИ дисплее анализатора, передачу результатов измерений по интерфейсу связи с ПК,
контроль целостности программных кодов ПО, настроечных и калибровочных констант, контроль общих неисправностей (связь, конфигурация), контроль архивации измерений,
контроль внешней связи (RS232, RS485, Ethernet, USB), контроль журналов изменений,
2 уровня доступа (доступ пользователя, доступ пользователя с разрешением).
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Наименование программного обеспечения | TOC Supervision |
| Идентификационное наименование ПО | 1.1.1 |
| Номер версии (идентификационный номер) ПО | 1.1.0 |
| Цифровой идентификатор (контрольная сумма) | M184g11028g03g5f5e2kk7ju795dlv908MD5 |
| Алгоритм вычисления цифрового идентификатора | MD5 |
приведены в таблицах 2 и 3.
Таблица 2
| Определяемый компонент | Диапазон показаний, мг/дм3 | Диапазон измерений, мг/дм3 | Пределы допускаемой основной погрешности, % | |
| приведенная1) | относительная | |||
| Общий органический углерод (ТОС) | от 0 до 100 | от 0 до 0,2 включ. | ±30 | - |
| св. 0,2 до 1,0 включ. | ±10 | - | ||
| св. 1,0 до 100 | - | ±5 | ||
| Общий неорганический углерод (TIC) | от 0 до 100 | от 0 до 0,2 включ. | ±30 | - |
| св. 0,2 до 1,0 включ. | ±10 | - | ||
| св. 1,0 до 100 | - | ±5 | ||
| Определяемый компонент | Диапазон показаний, мг/дм3 | Диапазон измерений, мг/дм3 | Пределы допускаемой основной погрешности, % | |
| приведенная1) | относительная | |||
| Общий углерод (ТС) | от 0 до 200 | от 0 до 0,2 включ. | ±30 | - |
| св. 0,2 до 1,0 включ. | ±10 | - | ||
| св. 1,0 до 200 | - | ±5 | ||
| Общий органический углерод (ТОС) | от 0 до 1000 | от 0 до 5,0 включ. | ±10 | - |
| св. 5,0 до 100 включ. | - | ±10 | ||
| св. 100 до 1000 | - | ±5 | ||
| Общий неорганический углерод (TIC) | от 0 до 1000 | от 0 до 5,0 включ. | ±10 | - |
| св. 5,0 до 100 включ. | - | ±10 | ||
| св. 100 до 1000 | - | ±5 | ||
| Общий углерод (ТС) | от 0 до 2000 | от 0 до 5,0 включ. | ±10 | - |
| св. 5,0 до 100 включ. | - | ±10 | ||
| св. 100 до 2000 | - | ±5 | ||
| Примечание: 1) погрешность приведена к конечному значению поддиапазона измерений | ||||
Таблица 3
| Наименование характеристики или параметра | Нормированные значения |
| Предел допускаемого изменения показаний за 8 ч непрерывной работы, в долях от основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды на каждые 10 оС в долях от пределов допускаемой основной погрешности | ±0,3 |
| Пределы допускаемой дополнительной погрешности от влияния изменения температуры воды на входе анализатора в долях от основной погрешности (наличие термостатированной ячейки) | ±0,3 |
| Диапазон времени измерительного цикла, мин | 6 - 7 |
| Габаритные размеры (шкаф), мм, не более: Длина Ширина Высота | 600 425 995 |
| Масса (вместе со шкафом), кг, не более | 80 |
| Потребляемая мощность, В • А, не более | 280 |
| Напряжение питания от сети переменного тока частотой (50±1) Гц, В | 230±23 |
| Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч | 24000 |
| Средний срок службы, лет | 10 |
| Наименование характеристики или параметра | Нормированные значения |
| Условия эксплуатации: | |
| о/~' -диапазон температур окружающего воздуха, С | от +5 до +50 |
| -диапазон относительной влажности окружающего воздуха, % при температуре 25 оС | от 20 до 90 |
| -диапазон атмосферного давления, кПа | от 84 до 106,7 |
| Параметры анализируемой воды: Диапазон температур, оС Отсутствие видимых частиц | от +5 до +50 |
наносится на титульном листе руководства по эксплуатации методом компьютерной графики и на корпус анализатора в виде наклейки.
Анализатор;
Руководство по эксплуатации (с дополнением);
Методика поверки. МП-243-01-2016.
Примечание: Конструкция анализатора с разбавлением и без определяется при заказе. Поверка
осуществляется по документу МП-243-01-2016 «Анализаторы жидкости Cristal TOC Evolution vuv. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 25 апреля 2016 г.
Основные средства поверки:
- стандартный образец ГСО 2216-81 (калий фталевокислый, с содержанием основного вещества 99,9-100 %);
- натрий углекислый безводный, Na2CO3, кв. «ХЧ», по ГОСТ 83-79;
- натрий углекислый кислый, NaHCO3, кв. «ХЧ», по ГОСТ 4201-79;
- вода для лабораторного анализа степень чистоты «1» по ГОСТ Р 52501-2005;
- мерная посуда по ГОСТ 1770-74 и ГОСТ 29227-91.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
1 ГОСТ 22729-84 «ГСП. Анализаторы жидкостей. Общие технические условия».
2 Техническая документация фирмы-изготовителя.
