| Номер в госреестре | 65518-16 |
| Наименование СИ | Системы резонансные измерения высокого напряжения переменного тока |
| Обозначение типа СИ | XZL-350/350, XZL-800/400, XZL-1500/250 |
| Изготовитель | "Yangzhou Xinyuan Electric Co., Ltd.", Китай |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы резонансные измерения высокого напряжения переменного тока XZL-350/350, XZL-800/400, XZL-1500/250 (далее по тексту - системы) предназначены для измерения и воспроизведения высокого электрического напряжения переменного тока.
Принцип действия систем основан на воспроизведении высокого напряжения переменного тока с последующим масштабным преобразованием высоковольтным делителем и аналого-цифровом преобразованием, обработке и записи в память результатов измерений.
Системы состоят из масштабного преобразователя напряжения переменного тока и системы измерения и управления.

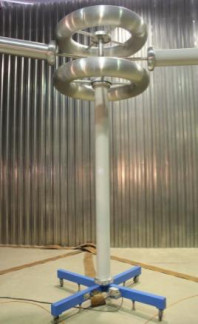

Масштабный преобразователь напряжения переменного тока содержит следующие основные узлы: высоковольтный электрод, электростатический экран, плечо высокого напряжения, плечо низкого напряжения, низковольтный вывод, внешний изолирующий корпус и раму.
Основные узлы системы измерения и управления: аналого-цифровой преобразователь (АЦП), микроконтроллер, блок питания, внешний персональный компьютер.
Системы имеют встроенное и внешнее программное обеспечение (ПО).
Встроенное ПО (микропрограмма) - внутренняя программа микроконтроллера для обеспечения функционирования систем. Встроенное ПО реализовано аппаратно и является метрологически значимым. Метрологические характеристики систем нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) систем изготовителем и не доступна для пользователя.
Внешнее ПО позволяет управлять системами, в том числе выполнять загрузку данных на персональный компьютер, просмотр, анализ и печать полученных результатов. Внешнее ПО не является метрологически значимым.
Идентификационные данные метрологически значимой части ПО (встроенного ПО) представлены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | не ниже 1.0 |
| Цифровой идентификатор ПО | - |
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Основные метрологические и технические характеристики систем представлены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики систем
| Наименование характеристики | Значение | ||
| XZL-350/350 | XZL-800/400 | XZL-1500/250 | |
| Диапазон воспроизведения и измерения напряжения переменного тока, кВ | От 1 до 350 | От 1 до 400 | От 1 до 250 |
| Пределы допускаемой относительной погрешности воспроизведения и измерения напряжения переменного тока, % | ±3,0 | ||
| Номинальное значение частоты переменного тока, Гц | 50±0,5 | ||
| Масса, кг, не более: - масштабный преобразователь - система измерения и управления | 400 100 | 340 100 | 250 100 |
| Габаритные размеры (длинахширинахвысота), мм, не более - масштабный преобразователь - система измерения и управления | 1900x1900x4009 1600x750x750 | 1400x1400x3620 1600x750x750 | 1500x 1500x 2600 1600x750x750 |
| Средняя наработка на отказ, ч, не менее | 100 000 | ||
| Срок службы, лет, не менее | 12 | ||
| Наименование характеристики | Значение | ||
| XZL-350/350 | XZL-800/400 | XZL-1500/250 | |
| Рабочие условия: - температура окружающего воздуха, °С 1) для системы измерения и управления 2) для масштабного преобразователя - относительная влажность воздуха при температуре 30 °С, %, не более | От минус 10 до плюс 40 От плюс 10 до плюс 30 90 | ||
наносят на титульный лист паспорта типографским способом.
Комплект поставки представлен в таблице 3.
Таблица 3 - Комплект поставки систем
| Наименование | Количество |
| Система резонансная измерения высокого напряжения переменного тока XZL-350/350 (зав. № 1106112) | 1 шт. |
| Система резонансная измерения высокого напряжения переменного тока XZL-800/400 (зав. № 1205066) | 1 шт. |
| Система резонансная измерения высокого напряжения переменного тока XZL-1500/250 (зав. № 1201027) | 1 шт. |
| Паспорт | 3 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 65518-16 «Системы резонансные измерения высокого напряжения переменного тока XZL-350/350, XZL-800/400, XZL-1500/250. Методика поверки», утвержденному ООО «ИЦРМ» в августе 2016 г.
Перечень основных средств измерений, применяемых при поверке представлен в таблице 4.
Таблица 4 - Перечень основных средств измерений, применяемых при поверке
| Наименование средства измерений | Регистрационный номер |
| Делитель напряжения составной ДН-500пт | 47310-11 |
| Прибор электроизмерительный эталонный многофункциональный Энергомонитор-3.1 КМ | 52854-13 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт на систему.
1 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2 ГОСТ 17512-82 «Электрооборудование и электроустановки на напряжение 3 кВ и выше. Методы измерения при испытаниях высоким напряжением».
3 ГОСТ 1516.2-97 «Электрооборудование и электроустановки переменного тока на напряжение от 3 кВ и выше. Общие методы испытаний электрической прочности изоляции».
4 ГОСТ Р 55193-2012 «Электрооборудование и электроустановки переменного тока на напряжение 3 кВ и выше. Методы измерения при испытаниях высоким напряжением».
5 Техническая документация изготовителя.
