| Номер в госреестре | 65519-16 |
| Наименование СИ | Толщиномеры покрытий |
| Обозначение типа СИ | КОНСТАНТА МК4 |
| Изготовитель | ООО "КОНСТАНТА", г.С.-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 27.10.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Толщиномеры покрытий КОНСТАНТА МК4 (далее - толщиномеры) предназначены для измерений толщины:
- неферромагнитных покрытий на ферромагнитных основаниях;
- диэлектрических покрытий на электропроводящих ферро- и неферромагнитных основаниях.
Принцип работы толщиномеров основан на магнитоиндукционном и вихретоковом методах измерений.

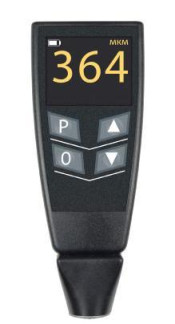

Толщиномеры состоят из блока обработки информации и преобразователя. Толщиномеры изготавливаются в двух исполнениях: с выносным преобразователем на кабеле и с преобразователем, встроенным в корпус блока обработки информации (рисунок 1).
Клавиатура и графический дисплей расположены на лицевой панели блока обработки информации. Li-Ion аккумулятор расположен внутри корпуса блока обработки информации. Заряд Li-Ion аккумулятора осуществляется через разъем mini USB, который расположен на торцевой поверхности блока обработки информации.
Измерение толщины покрытий выполняется с помощью преобразователей:
ИД1, ИД2, ИД3, ИД4, ИД5 - магнитоиндукционные преобразователи для измерения толщины неферромагнитых покрытий на ферромагнитных основаниях.
ПД1, ПД2, ПД3 - вихретоковые параметрические преобразователи. Преобразователь ПД1 применяют для измерения толщины диэлектрических покрытий на электропроводящих неферромагнитных основаниях, преобразователи ПД2 и ПД3 - для измерения толщины диэлектрических покрытий на электропроводящих ферро- и неферромагнитных основаниях.
ИПД - совмещенные магнитоиндукционные-вихретоковые параметрические преобразователи для измерения толщины неферромагнитных покрытий на ферромагнитных основаниях и диэлектрических покрытий на электропроводящих неферромагнитных основаниях.
Пломбирование осуществляется путем заливки винта на задней панели блока обработки информации полиэтиленом и установкой клейма пломбиром предприятия-изготовителя.
Толщиномеры имеют встроенное программное обеспечение (далее - ПО). ПО обеспечивает обработку и отображение результатов измерений и взаимодействие оператора с толщиномером в соответствии с заданным алгоритмом.
ПО соответствует среднему уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Константа МК4 |
|
Номер версии (идентификационный номер) ПО |
не ниже ver.1.0 |
|
Цифровой идентификатор ПО |
0хСС0А5А0С (CRC32) |
Влияние ПО было учтено при нормировании метрологических характеристик.
1. Диапазоны измерений толщины покрытия приведены в таблице 2.
Таблица 2 - Диапазоны измерений толщины покрытия
|
Тип преобразователя |
Диапазон измерений толщины покрытия, мм |
|
ИД1 |
от 0 до 0,3 |
|
ИД2 |
от 0 до 2 |
|
ИД3 |
от 0 до 5 |
|
ИД4 |
от 0 до 8 |
|
ИД5 |
от 0 до 10 |
|
ПД1 |
от 0 до 2 |
|
ПД2 |
от 0 до 15 |
|
ПД3 |
от 0 до 30 |
|
ИПД |
от 0 до 1 |
2. Пределы допускаемой абсолютной погрешности измерений толщины покрытия при температуре окружающего воздуха (20±5) С0 приведены в таблице 3.
Таблица 3 - Пределы допускаемой абсолютной погрешности измерений толщины покрытия при температуре окружающего воздуха (20±5) С0_
|
Тип преобразователя |
Пределы допускаемой основной абсолютной погрешности измерений толщины покрытия при температуре окружающего воздуха (20±5) С0, мм |
|
1 |
2 |
|
ИД1 |
±(0,02h+0,002)* |
|
ИД2 |
±(0,02h+0,002) в поддиапазоне от 0 до 1 мм; ±0,02h в поддиапазоне свыше 1 до 2 мм |
|
ИД3 |
±(0,02h+0,005) в поддиапазоне от 0 до 1 мм; ±0,02h в поддиапазоне свыше 1 до 5 мм |
|
ИД4 |
±(0,02h+0,01) |
|
1 |
2 |
|
ИД5 |
±(0,02h+0,01) |
|
ПД1 |
±(0,02h+0,002) в поддиапазоне от 0 до 1 мм; ±0,02h в поддиапазоне свыше 1 до 2 мм |
|
ПД2 |
±(0,02h+0,010)1 в поддиапазоне от 0 до 10 мм; ±0,03h1 в поддиапазоне свыше 10 до 15 мм ±(0,02h+0,1)2 |
|
ПД3 |
±(0,02h+0,010)1 в поддиапазоне от 0 до 10 мм; ±0,03h1 в поддиапазоне свыше 10 до 30 мм; ±(0,02h+0,1)2 |
|
ИПД |
±(0,02h+0,002) |
|
*h - измеряемая величина в мм. 1 - при измерении толщины диэлектрических покрытий на неферромагнитных электропроводящих основаниях. 2 - при измерении толщины диэлектрических покрытий на ферромагнитных электропроводящих основаниях. |
|
3. Пределы допускаемой абсолютной погрешности измерений толщины покрытия при эксплуатации в условиях от минус 10 до плюс 15 0С и от плюс 25 до плюс 40 0С для встроенных и выносных преобразователей приведены в таблице 4.
Таблица 4 - Пределы допускаемой абсолютной погрешности измерений толщины покрытия при эксплуатации в условиях от минус 10 до плюс 15 0С и от плюс 25 до плюс 40 0С для встроенных и выносных преобразователей_
|
Тип преобразователя |
Пределы допускаемой абсолютной погрешности измерений толщины покрытия при эксплуатации в условиях от минус 10 до плюс 15 0С и от плюс 25 до плюс 40 0С для встроенных и выносных преобразователей, мм |
|
ИД1 |
±1,5 (0,02h+0,002)* |
|
ИД2 |
±1,5(0,02h+0,002) в поддиапазоне от 0 до 1 мм; ±0,03h в поддиапазоне свыше 1 до 2 мм |
|
ИД3 |
±1,5(0,02h+0,005) в поддиапазоне от 0 до 1 мм; ±0,03h в поддиапазоне свыше 1 до 5 мм |
|
ИД4 |
±1,5(0,02h+0,01) |
|
ИД5 |
±1,5(0,02h+0,01) |
|
ПД1 |
±1,5(0,02h+0,002) в поддиапазоне от 0 до 1 мм; ±0,03h в поддиапазоне свыше 1 до 2 мм |
|
ПД2 |
±1,5(0,02h+0,010)1 в поддиапазоне от 0 до 10 мм; ±0,04h1 в поддиапазоне свыше 10 до 15 мм; ±1,5(0,02h+0,1)2 |
|
ПД3 |
±1,5(0,02h+0,010)1 в поддиапазоне от 0 до 10 мм; ±0,045h1 в поддиапазоне свыше 10 до 30 мм; ±1,5(0,02h+0,1)2 |
|
ИПД |
±1,5 (0,02h+0,002) |
|
*h - измеряемая величина в мм. 1 - при измерении толщины диэлектрических покрытий на неферромагнитных электропроводящих основаниях. 2 - при измерении толщины диэлектрических покрытий на ферромагнитных электропроводящих основаниях. |
|
4. Пределы допускаемой абсолютной погрешности измерений толщины покрытия при эксплуатации в условиях от минус 30 до минус 10 0С для выносных преобразователей приведены в таблице 5.
Таблица 5 - Пределы допускаемой абсолютной погрешности измерений толщины покрытия при эксплуатации в условиях в условиях от минус 30 до минус 10 0С для выносных преобразователей_
|
Тип преобразователя |
Пределы допускаемой абсолютной погрешности измерений толщины покрытия при эксплуатации условиях минус 30 до минус 10 0С для выносных преобразователей, мм |
|
ИД1 |
±2 (0,02h+0,002)* |
|
ИД2 |
±2(0,02h+0,002) в поддиапазоне от 0 до 1 мм; ±0,04h в поддиапазоне свыше 1 до 2 мм |
|
ИД3 |
±2(0,02h+0,005) в поддиапазоне от 0 до 1 мм; ±0,04h в поддиапазоне свыше 1 до 5 мм |
|
ИД4 |
±2(0,02h+0,01) |
|
ИД5 |
±2(0,02h+0,01) |
|
ПД1 |
±2(0,02h+0,002) в поддиапазоне от 0 до 1 мм; ±0,04h в поддиапазоне свыше 1 до 2 мм |
|
ПД2 |
±2(0,02h+0,010)1 в поддиапазоне от 0 до 10 мм; ±0,06h1 в поддиапазоне свыше 10 до 15 мм; ±(0,02h+0,1)2 |
|
ПД3 |
±2(0,02h+0,010)1 в поддиапазоне от 0 до 10 мм; ±0,06h1 в поддиапазоне свыше 10 до 30 мм; ±2(0,02h+0,1)2 |
|
ИПД |
±2(0,02h+0,002) |
|
*h - измеряемая величина в мм. 1 - при измерении толщины диэлектрических покрытий на неферромагнитных электропроводящих основаниях. 2 - при измерении толщины диэлектрических покрытий на ферромагнитных электропроводящих основаниях. |
|
5. Дискретность отсчета приведена в таблице 6.
Таблица 6 - Дискретность отсчета
|
Тип преобразователя |
Дискретность отсчета, мм |
|
ИД1 |
0,001 |
|
ИД2 |
0,001 в поддиапазоне от 0 до 1 мм; 0,01 в поддиапазоне свыше 1 до 2 мм |
|
ИД3 |
0,001 в поддиапазоне от 0 до 1 мм; 0,01 в поддиапазоне свыше 1 до 5 мм |
|
ИД4 |
0,01 мм |
|
ИД5 |
0,01 мм |
|
ПД1 |
0,001 в поддиапазоне от 0 до 1 мм; 0,01 в поддиапазоне свыше 1 до 2 мм |
|
ПД2 |
0,01 в поддиапазоне от 0 до 10 мм; 0,1 в поддиапазоне свыше 10 до 15 мм |
|
ПД3 |
0,01 в поддиапазоне от 0 до 10 мм; 0,1 в поддиапазоне свыше 10 до 30 мм |
|
ИПД |
0,001 |
6. Шероховатость основания Ra, мкм, не более 0,1.
7. Масса блока обработки информации со встроенным преобразователем, грамм, не более 85.
8. Масса блока обработки информации с выносным
преобразователем, грамм, не более 130.
9. Г абаритные размеры блока обработки информации со встроенным преобразователем (длина х ширина х высота), мм, не более 125х50х30.
10. Габаритные размеры блока обработки информации с выносным преобразователем (длина х ширина х высота), мм, не более 100х50х30.
11. Габаритные размеры выносных преобразователей приведены в таблице 7.
Таблица 7 - Габаритные размеры выносных преобразователей
|
Тип преобразователя |
Г абаритные размеры, мм, не более |
|
ИД1 |
015х70 |
|
ИД2 |
020х90 |
|
ИД3 |
020х90 |
|
ИД4 |
025х90 |
|
ИД5 |
025х90 |
|
ПД1 |
020х90 |
|
ПД2 |
025х90 |
|
ПД3 |
060х55 |
|
ИПД |
025х90 |
12. Средний срок службы, лет 10.
13. Наработка на отказ, ч 3000.
14. Номинальное напряжение питания, В 3,7.
15. Условия эксплуатации:
- диапазон температуры окружающего воздуха для блока обработки информации и встроенных преобразователей ИД2, ИД3, ПД1, ИПД, °С от минус 10 до плюс 40;
- диапазон температуры окружающего воздуха для выносных преобразователей
ИД1, ИД2, ИД3, ИД4, ИД5, ПД1, ПД2, ПД3, ИПД, °С от минус 30 до плюс 40;
- диапазон относительной влажности окружающего воздуха, % от 40 до 80.
наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю крышку блока обработки информации методом гравировки.
Таблица 8 - Комплектность толщиномера
|
Наименование |
Количество, штук |
|
|
1 |
2 |
|
|
Толщиномер: |
1* |
|
|
Блок обработки информации со встроенным преобразователем: ИД2 ИД3 ПД1 ИПД |
Блок обработки информации с выносным преобразователем: ИД1 ИД2 ИД3 ИД4 ИД5 ПД1 ПД2 ПД3 ИПД |
|
|
1 |
2 |
|
Комплект мер толщины покрытий МТ |
1 |
|
Образец ферромагнитного основания |
1** |
|
Образец электропроводящего неферромагнитного основания |
1*** |
|
Паспорт |
1 |
|
Руководство эксплуатации |
1 |
|
Футляр |
1 |
|
Зарядное устройство |
1 |
|
Методика поверки |
1 |
|
* Толщиномер может быть укомплектован одним любым преобразователем из списка по требованию заказчика. ** Поставляется в комплекте с преобразователями ИД1, ИД2, ИД3, ИПД. По требованию заказчика поставляется в комплекте с преобразователями ИД4, ИД5, ПД2, ПД3. *** Поставляется в комплекте с преобразователями ПД1, ИПД. По требованию заказчика поставляется в комплекте с преобразователем ПД2, ПД3. |
|
осуществляется по документу МП 2512-0011-2016 «Толщиномеры покрытий КОНСТАНТА МК4. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 01 июля 2016 г.
Основные средства поверки: меры толщины покрытий МТ (регистрационный № 50316-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска клейма наносится на свидетельство о поверке или в паспорт на толщиномер.
приведены в эксплуатационном документе.
ТУ 4276-019-27449627-2015 «Толщиномер покрытий КОНСТАНТА МК4. Технические условия».
